1. 产品概述

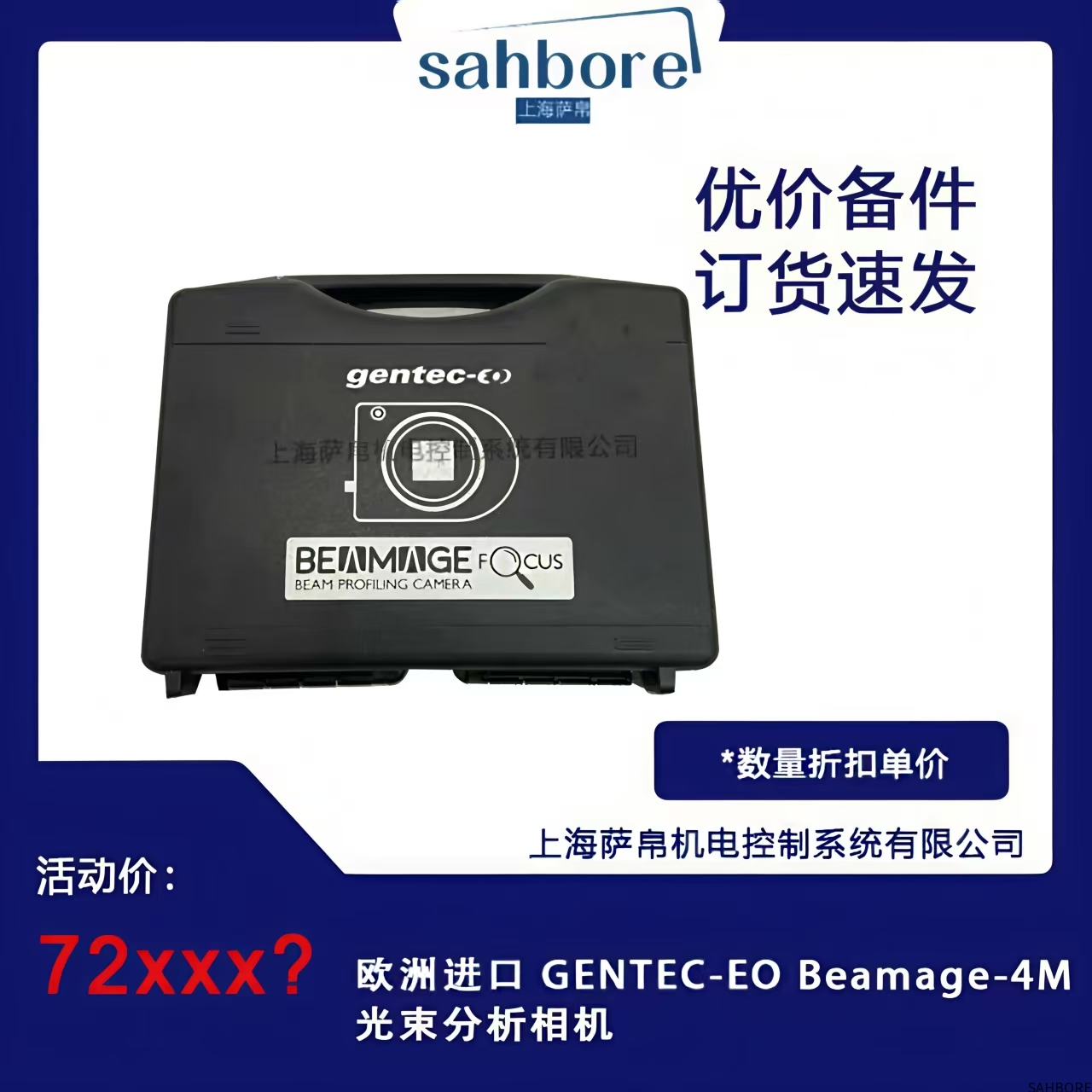

Gentec-EO Beamage-4M 是一款高分辨率激光光束分析仪，采用科学级CMOS传感器，专用于精确测量激光光束的空间强度分布。该设备支持紫外到近红外光谱范围（190-1100nm），是激光系统研发、生产和质量控制的理想工具。

2. 核心特点

超高分辨率：4.2百万像素（2048×2048）

宽光谱响应：标配190-1100nm（可选扩展至1.7μm）

实时分析：60fps全帧速测量（ROI模式可达500fps）

智能防护：

自动衰减器选择（OD0-8可调）

激光损伤阈值＞5kW/cm²（1064nm）

多参数测量：

束宽（D4σ、10/90刀口法）

M²因子计算

光束椭圆率和指向稳定性

3. 技术参数

传感器：背照式sCMOS（量子效率＞80%@500nm）

像元尺寸：6.5μm×6.5μm

动态范围：16bit（65000:1）

灵敏度：0.5μJ/cm²（532nm时）

接口：USB3.0（5Gbps数据传输）

4. 产品结构

光学前端：

可更换衰减器轮（6位自动切换）

散射片机构（ND1-ND4）

机械组件：

不锈钢安装法兰（SM1螺纹）

三轴微调支架（±5mm调节）

电子系统：

热电制冷（传感器温度＜-10℃）

触发输入（BNC接口）

5. 选型指南

紫外增强型：200-400nm（MgF2窗口）

高能激光型：带水冷散热基座

近红外扩展：InGaAs传感器（900-1700nm）

工业防护版：IP54外壳（防尘防溅）

6. 典型应用

激光加工：光纤激光器光斑质量检测

科研实验：超快激光脉冲特性分析

医疗设备：眼科激光均匀性验证

光通信：VCSEL光束近场测量

国防军工：激光武器系统校准

7. 操作流程

硬件连接：

使用USB3.0接口（建议屏蔽电缆＜3m）

安装Beamage软件（支持Windows/Linux）

参数设置：

选择对应波长（自动加载校正系数）

设置衰减等级（预览模式推荐）

数据分析：

实时显示3D/2D光强分布

导出ISO11146标准报告

8. 维护要点

光学清洁：

每月用无水乙醇擦拭窗口镜（无尘棉签）

禁止触摸传感器表面

校准周期：

波长响应校准（每年1次）

空间畸变校正（每6个月）

故障处理：

图像噪点：检查制冷系统工作状态

通信中断：更换USB隔离器
