1. 产品概述

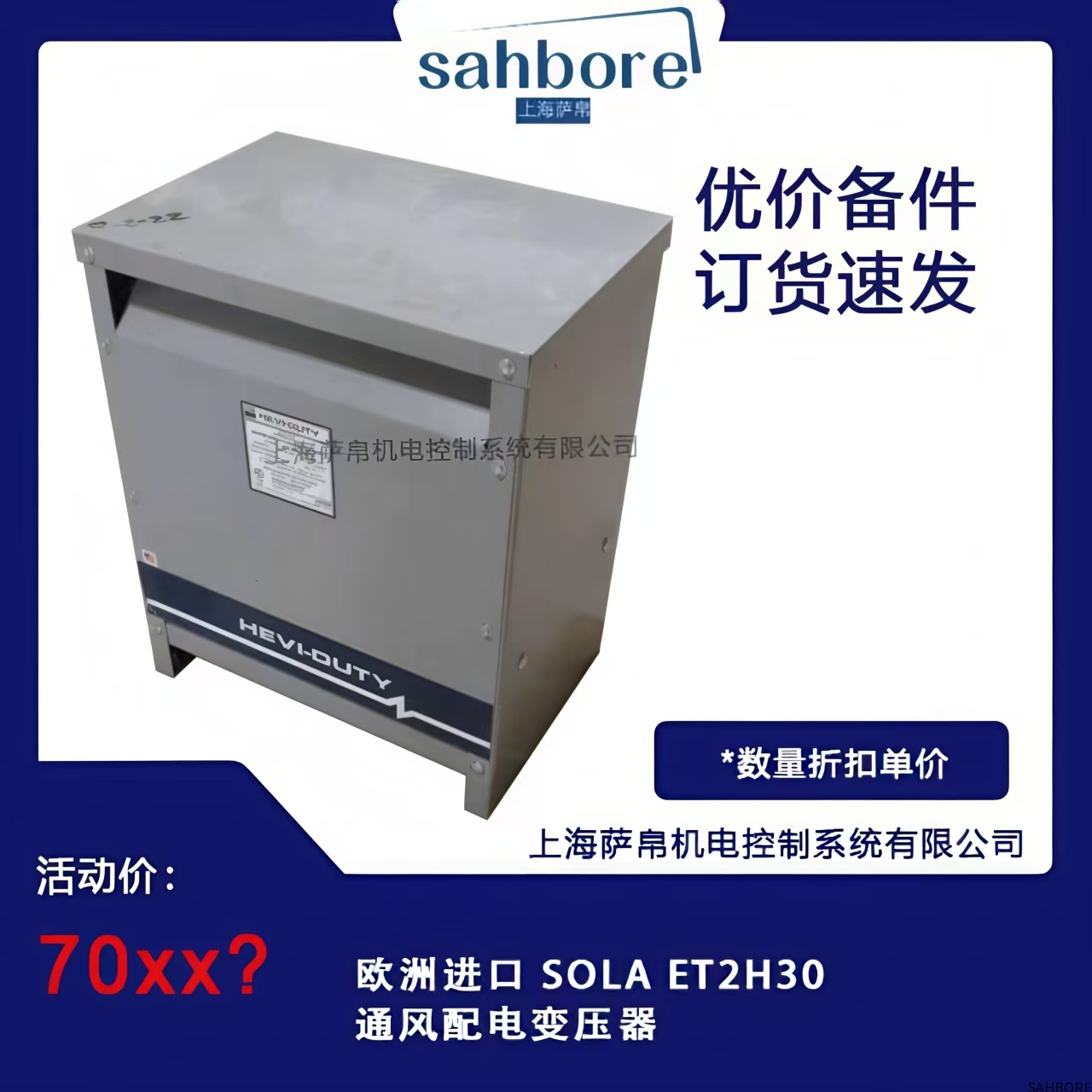

SOLA ET2H30 是一款工业级干式通风变压器，采用欧洲EN 61558标准制造，专为严苛工业环境设计。该变压器提供30kVA的稳定电力转换，具有强制风冷系统和多重保护功能，适用于电压波动频繁的工业配电场合。

2. 核心特点

高效冷却：IP23防护等级的轴向风扇（温控启停）

宽电压适应：输入电压允许±10%波动（定制版可达±15%）

低损耗设计：空载损耗<120W（符合IE2能效标准）

安全防护：

内置温度开关（130℃跳闸）

环氧树脂真空浇注线圈（F级绝缘）

智能监测：可选配RS485接口（Modbus RTU协议）

3. 技术参数

额定容量：30kVA（自然冷却25kVA）

电压组合：

标准版：400V△/230VY（其他比例可定制）

频率：50/60Hz通用

电气特性：

阻抗电压：4%（±10%可调）

绝缘等级：F级（155℃）

机械参数：

外壳材质：镀锌钢板（RAL7035标准色）

安装方式：底座固定或壁挂式

4. 产品结构

铁芯系统：

取向硅钢片（0.23mm厚度）

步进搭接工艺（空载电流<2%）

绕组系统：

铜导体（H级耐热漆包线）

层间Nomex绝缘纸

冷却系统：

双滚珠轴承风扇（24VDC/0.8A）

风道优化设计（风速≥3m/s）

5. 选型指南

常规工业：ET2H30标准型（-25℃~+40℃）

高温环境：ET2H30-HT（特殊散热片设计）

腐蚀场合：不锈钢外壳版本（316L材质）

医疗领域：隔离变压器配置（1:1比率）

6. 典型应用

智能制造：机器人工作站电力分配

数据中心：UPS系统前端稳压

港口机械：岸电转换系统

食品加工：洁净车间配电

矿山设备：破碎机电力供应

7. 安装规范

电气安装：

初级侧建议配置32A断路器（IEC 60947标准）

接地线径≥10mm²（黄绿双色线）

机械安装：

最小维护空间：正面800mm，侧面500mm

基础承重≥150kg（含变压器重量）

调试步骤：

首次通电前测量绝缘电阻（≥5MΩ）

相位检查（LED相位指示器）

8. 运维管理

日常检查：

每月清洁进风滤网（可拆卸式设计）

季度检查紧固件扭矩（35Nm标准）

预防维护：

每年红外热成像检测（热点<90℃）

每3年更换冷却风扇轴承

故障处理：

过热报警：检查负载率（建议≤80%）

振动异常：检查安装基础水平度（≤3mm/m）
