1. 产品介绍

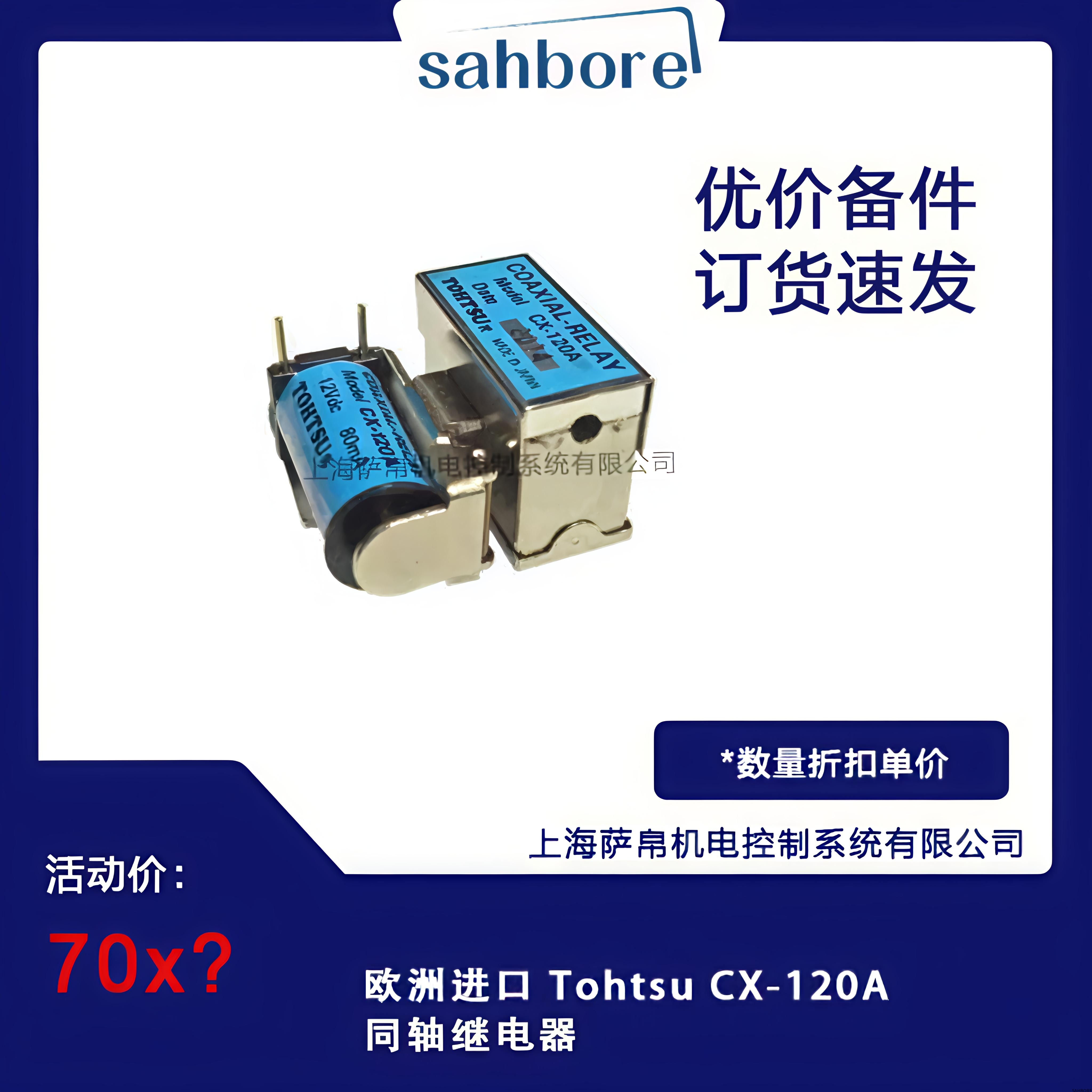

Tohtsu CX-120A是一款高频同轴继电器，专为射频信号切换设计，采用优质材料确保低插入损耗和高隔离度。适用于测试测量设备、通信系统、雷达等需要精确控制射频信号路径的场合，频率覆盖范围可达18GHz。

2. 核心特点

高频性能：DC-18GHz宽频带工作

低损耗：典型插入损耗<0.5dB@6GHz

高隔离：>60dB@6GHz（触点断开时）

快速切换：动作时间<10ms

长寿命：机械寿命>1,000,000次

多种接口：SMA/N型可选

3. 技术参数

频率范围：DC-18GHz

VSWR：<1.3:1

功率容量：30W（连续波）

驱动电压：5VDC/12VDC（可选）

触点形式：SPDT（单刀双掷）

绝缘电阻：>1000MΩ

耐压强度：500Vrms（触点-线圈）

4. 典型应用

测试测量：矢量网络分析仪通道切换

通信系统：基站天线切换

国防电子：雷达系统信号路由

卫星通信：L/S/C波段信号选择

医疗设备：MRI系统射频控制

5. 安装与使用

机械安装：

使用M3螺钉固定（扭矩0.5N·m）

避免施加导致壳体变形的应力

电气连接：

射频端口：按标记连接IN/OUT1/OUT2

控制端：注意正负极标识

信号处理：

高频信号路径保持50Ω阻抗匹配

建议使用力矩扳手紧固射频接头

6. 维护要点

清洁保养：定期用无水酒精清洁接口

性能监测：定期检查插入损耗变化

寿命评估：记录切换次数（建议>10^6次更换）

存储条件：温度15-35℃，湿度<70%RH

7. 选型指南

确认工作频率上限需求

选择匹配的接口类型（SMA/N/BNC等）

评估功率容量是否满足峰值要求

特殊环境需考虑密封/加固型号

8. 注意事项

禁止超过额定功率使用

切换状态时避免施加射频信号

多继电器系统需考虑时序控制（防止同时导通）

静电敏感器件，操作时需佩戴防静电手环

9. 故障处理

信号衰减大：检查接口氧化或接触不良

无法切换：测量线圈电压（正常4.5-13.5VDC）

意外导通：可能触点粘连，需更换继电器

发热异常：检查是否连续超功率工作
