1. 产品介绍

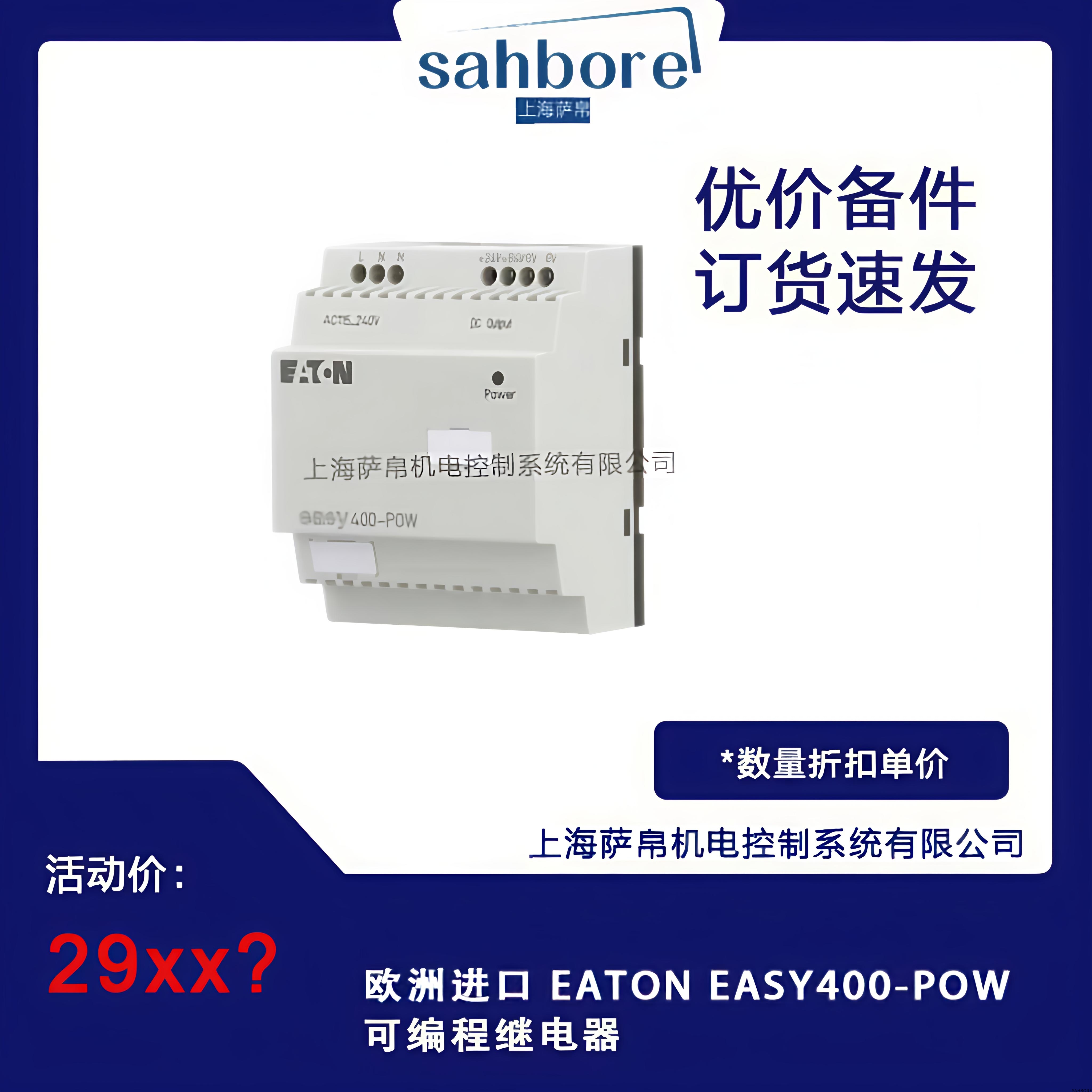

EATON EASY400-POW是一款紧凑型智能控制继电器，属于EATON EASY系列中的电源管理专用型号。它集成了可编程逻辑控制、电源监控和负载管理功能，专为小型自动化系统、设备控制和能源管理应用设计。采用模块化结构，支持通过PC软件进行图形化编程。

2. 核心功能特点

集成电源监控：实时监测电压、电流、功率等参数

可编程逻辑：8个数字输入/6个继电器输出

多功能计时器：支持延时、脉冲、循环等时间控制功能

通信接口：可选RS485/MODBUS通信模块

事件记录：内置数据记录功能（需外接存储）

紧凑设计：仅45mm导轨安装宽度

3. 技术参数

电源输入：24VDC/110-240VAC（自动适应）

数字输入：8点（可配置为PNP/NPN）

继电器输出：6点（5A/250VAC）

编程方式：EASY-SOFT软件（IEC61131标准）

工作温度：-25°C至+55°C

防护等级：IP20（控制柜内安装）

4. 典型应用场景

工业设备：小型生产线顺序控制

楼宇自动化：照明、HVAC系统管理

能源管理：负载轮换、峰值功率控制

基础设施：泵站、风机控制

农业自动化：灌溉系统定时控制

5. 编程与配置

软件环境：使用EASY-SOFT Pro进行梯形图编程

功能块：提供定时器、计数器、比较器等标准功能块

参数设置：可通过前面板按钮进行基础参数调整

固件升级：支持通过USB接口更新

6. 安装指南

机械安装：标准35mm导轨固定

接线规范：

电源端子：L/N（AC）或+/-(DC)

输入端子：I1-I8

输出端子：Q1-Q6

安全间距：上下保留至少20mm散热空间

7. 维护与诊断

状态指示：LED显示电源、运行、故障状态

故障代码：通过闪烁模式指示错误类型

维护周期：建议每年检查接线端子紧固度

寿命预期：机械继电器>100,000次操作

8. 选型注意事项

确认所需I/O点数是否满足

评估是否需要通信功能（需额外模块）

检查电源规格匹配性

考虑环境振动等级（<0.5mm振幅）

9. 安全警告

通电状态下禁止修改接线

感性负载需加装灭弧电路

潮湿环境需配合防护箱使用

雷击风险区域建议增加电涌保护

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
