1. 产品概述

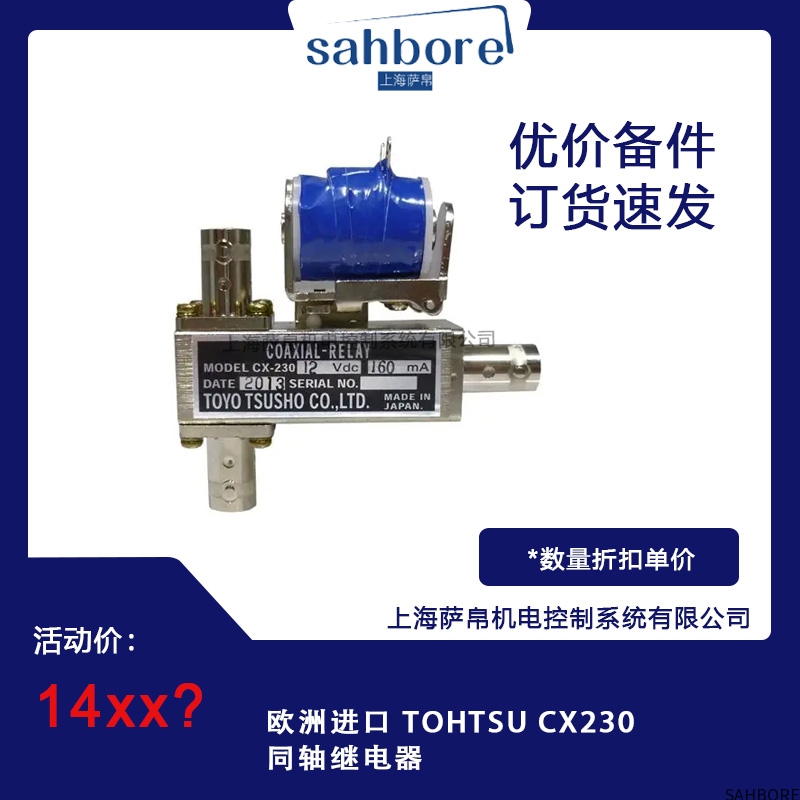

TOHTSU CX230 是一款高性能同轴射频（RF）继电器，专用于高频信号切换和控制。该继电器采用同轴结构设计，具有低插入损耗、高隔离度和优异的信号完整性，适用于通信设备、测试仪器及射频系统。

2. 功能特点

高频性能：支持DC~18GHz宽频带，插入损耗＜0.5dB@6GHz

低驻波比：VSWR＜1.3:1（典型值），确保信号传输质量

快速切换：动作时间＜10ms，适合高速信号路由

长寿命：机械寿命＞100万次，电气寿命＞10万次（@10W）

多种驱动方式：支持DC 5V/12V/24V线圈电压可选

密封设计：充氮气密封，防氧化，适合恶劣环境

3. 选型指南

频率范围：根据系统工作频段选择（CX230覆盖DC~18GHz）

功率容量：平均功率10W，峰值功率100W（50Ω系统）

接口类型：SMA/N型/BNC等同轴连接器可选

驱动电压：匹配控制系统电压（5V/12V/24V DC）

安装方式：PCB焊接或面板安装（带固定法兰）

4. 技术参数

接触电阻：＜50mΩ（直流）

绝缘电阻：＞1000MΩ@500V DC

耐压强度：500V AC（触点-线圈间）

工作温度：-40℃～+85℃

湿度范围：≤95% RH（非冷凝）

5. 产品尺寸

主体尺寸：25mm×25mm×15mm（长×宽×高）

连接器间距：标准SMA接口中心距20mm

重量：约30g

6. 应用领域

通信系统：基站天线切换、射频开关矩阵

测试测量：矢量网络分析仪、信号发生器通道切换

航空航天：雷达系统信号路由

医疗设备：MRI射频线圈控制

军工电子：电子对抗系统信号分配

7. 安装与维护

焊接建议：使用低温焊锡（＜300℃），避免高温损伤密封性

信号匹配：确保传输线特征阻抗与继电器标称阻抗（50Ω/75Ω）一致

静电防护：操作时佩戴防静电手环，避免ESD损伤

定期检测：高频系统建议每2年测试插入损耗和隔离度
