1. 产品概述

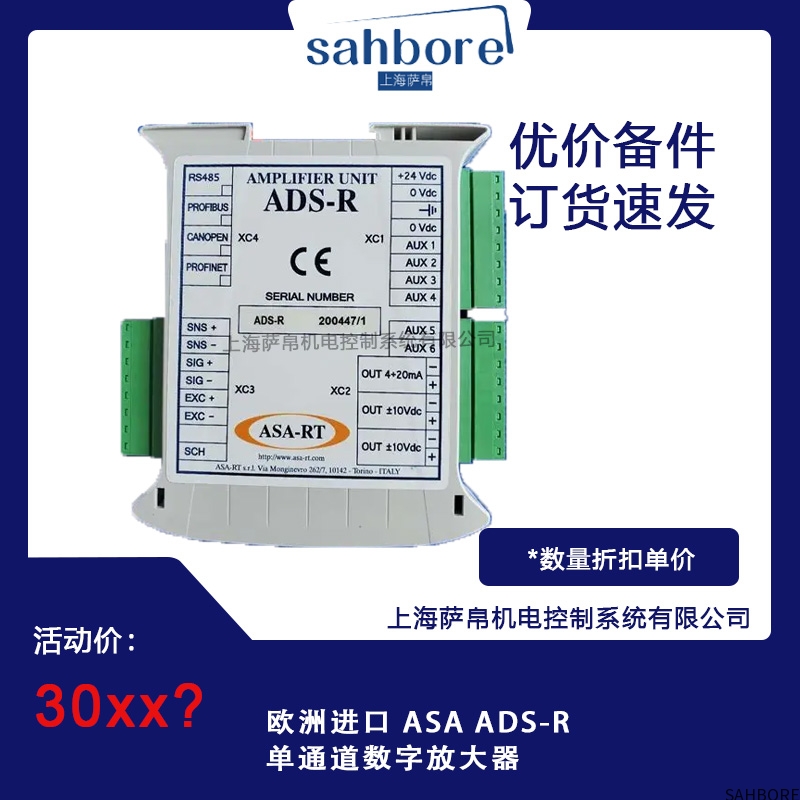

ASA ADS-R 是一款高精度单通道数字放大器，专为工业自动化和精密测量系统设计。该产品采用先进的数字信号处理技术，提供卓越的信号调理能力，适用于传感器信号放大、数据采集和过程控制应用。内置24位ADC和DSP处理器，确保信号处理的精确性和稳定性。

2. 功能特点

高精度放大：24位模数转换，增益可调范围1-10000倍

宽频带响应：DC至10kHz频率范围（-3dB）

多功能输入：兼容电压（±10V）、电流（4-20mA）和桥式传感器信号

智能滤波：可编程数字滤波器（低通/带通/抗混叠）

隔离设计：输入/输出/电源三端隔离（2500V AC）

通信接口：支持RS-485/Modbus RTU协议

环境适应：-40℃~+85℃工作温度，IP65防护

3. 选型指南

信号类型：根据传感器输出选择电压/电流/桥式输入版本

增益需求：微小信号检测需选高增益型号（如10000倍）

供电方式：24V DC标准供电，可选冗余电源输入

安装方式：DIN导轨安装或面板固定

认证要求：危险区域需选配ATEX或IECEx防爆认证

4. 技术参数

输入阻抗：电压输入＞1MΩ，电流输入250Ω

非线性度：＜±0.01% F.S.

零点漂移：＜0.5μV/℃

共模抑制：＞120dB@50/60Hz

更新速率：10Hz/100Hz/1kHz可调

电源要求：18-36V DC，典型功耗3W

5. 产品尺寸

外壳尺寸：22.5mm×100mm×115mm（W×H×D）

安装间距：相邻设备间隔≥10mm（散热考虑）

接线端子：可插拔螺丝端子（线径0.2-2.5mm²）

重量：约280g

6. 应用领域

工业自动化：PLC信号调理、机器人力觉反馈

测试测量：应变片信号放大、振动传感器接口

过程控制：压力变送器信号处理、流量计接口

能源监测：光伏电流检测、电力参数采集

科研设备：生物电信号放大、材料测试系统

7. 安装调试

接线规范：信号线需使用双绞屏蔽线，接地端单独连接

参数设置：通过前面板按键或配置软件调整增益/滤波参数

状态诊断：LED指示灯显示电源/通信/报警状态

校准维护：建议每2年进行零点/满度校准

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持‌

‌
