产品介绍

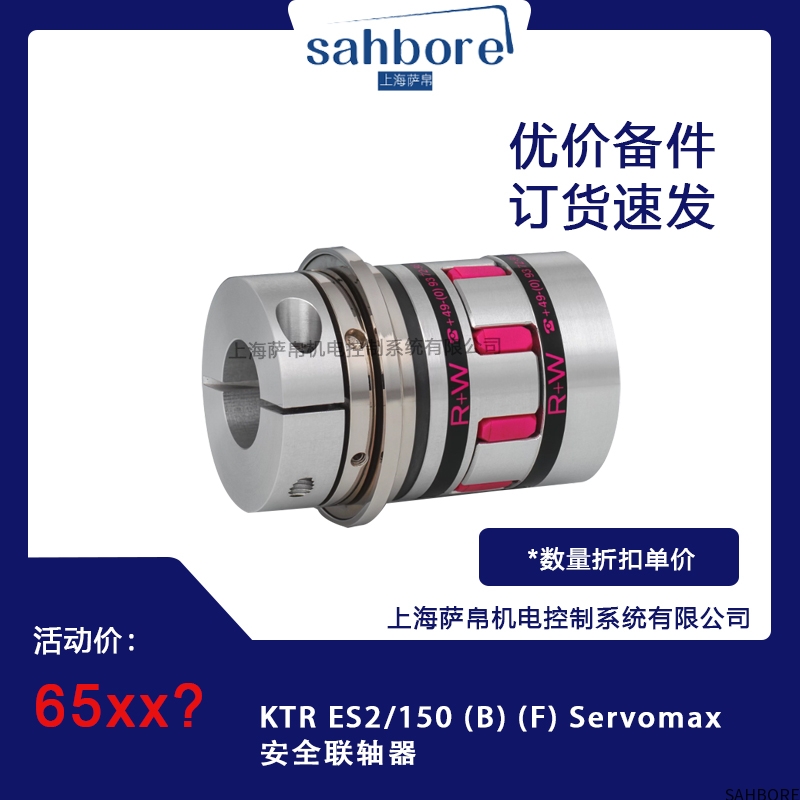

KTR作为工业传动领域极具影响力的品牌，始终秉持着创新与品质并重的理念，为全球工业客户提供多样化、高性能的传动解决方案。KTR ES2/150 (B) (F) Servomax安全联轴器便是其众多优秀产品中的一员，它融合了先进的设计理念和精湛的制造工艺，是专门为保障工业传动系统安全稳定运行而精心打造的关键部件。该安全联轴器能够在传动过程中，当出现过载等异常情况时，迅速切断动力传递，有效保护驱动设备和被驱动设备免受损坏，广泛应用于各类对传动安全要求较高的工业场景。

功能特点

过载保护功能

精准的扭矩设定：KTR ES2/150 (B) (F) Servomax安全联轴器可以根据实际传动需求，精确设定额定扭矩值。当传动系统中的扭矩超过这个设定值时，联轴器内部的特殊结构会迅速动作，实现动力传递的切断。这种精准的扭矩设定能够确保在正常工作状态下，联轴器可靠地传递动力，而在出现过载时及时发挥作用，避免设备因过载而损坏。

快速响应：一旦检测到过载情况，联轴器的响应速度极快，能够在极短的时间内（通常在毫秒级）切断动力传递。这对于一些对响应时间要求极高的工业场景，如高速旋转的机床、精密的自动化生产线等至关重要，可以有效防止因过载引发的设备故障和生产事故，减少停机时间和维修成本。

补偿安装误差功能

角度补偿：在实际的工业设备安装过程中，由于各种因素的影响，驱动轴和被驱动轴之间往往存在一定的角度偏差。KTR ES2/150 (B) (F) Servomax安全联轴器具有一定的角度补偿能力，能够在一定范围内自动调整，补偿这种角度偏差，保证动力的平稳传递。这不仅可以降低设备安装的难度和精度要求，还能减少因安装误差导致的额外应力和磨损，延长设备的使用寿命。

轴向补偿：除了角度补偿外，该联轴器还具备轴向补偿功能。在设备运行过程中，由于温度变化、负载变化等因素，轴可能会产生一定的轴向位移。联轴器可以吸收这种轴向位移，避免因轴向力过大而损坏联轴器或其他传动部件，确保传动系统的稳定运行。

缓冲减震功能

降低振动传递：在工业传动系统中，驱动设备和被驱动设备在运行过程中可能会产生不同程度的振动。KTR ES2/150 (B) (F) Servomax安全联轴器内部采用了特殊的缓冲材料和结构设计，能够有效吸收和衰减这些振动，减少振动在传动系统中的传递。这不仅可以提高设备运行的平稳性，降低噪音水平，还能减少振动对设备零部件的疲劳损伤，提高设备的可靠性和使用寿命。

缓解冲击载荷：当传动系统受到突然的冲击载荷时，如设备的启动、制动或负载的突然变化，联轴器的缓冲减震功能可以发挥重要作用。它能够吸收冲击能量，减轻冲击对传动系统的损害，保护设备免受瞬间过载的冲击，确保传动系统的安全稳定运行。

易于安装与维护

简洁的结构设计：该安全联轴器采用了简洁合理的结构设计，零部件数量相对较少，安装过程简单方便。操作人员可以快速、准确地完成联轴器的安装和调试工作，大大缩短了设备的安装周期，提高了生产效率。

方便的维护检修：在日常使用过程中，KTR ES2/150 (B) (F) Servomax安全联轴器的维护检修也相对容易。其结构设计考虑了维护的便利性，操作人员可以方便地检查联轴器的工作状态，更换易损件，如缓冲元件等。同时，联轴器的密封性能良好，能够有效防止灰尘、水分等杂质进入内部，减少维护工作量，降低维护成本。

选型指南

确定额定扭矩

首先需要根据传动系统的实际工作情况，准确计算或确定所需的额定扭矩。额定扭矩是选择安全联轴器的关键参数之一，它应略大于传动系统在正常工作时的最大扭矩，同时要考虑到一定的安全系数。一般来说，安全系数可以根据设备的类型、工作条件和使用要求等因素进行选择，通常在1.2 - 2.0之间。例如，对于一些对安全要求较高的精密设备，安全系数可以适当取大一些。

考虑转速要求

了解传动系统的工作转速范围，选择能够适应该转速要求的安全联轴器。不同的联轴器型号具有不同的最高转速限制，如果工作转速超过了联轴器的额定转速，可能会导致联轴器发热、磨损加剧甚至损坏，影响传动系统的正常运行。因此，在选择时要确保联轴器的最高转速大于传动系统的实际工作转速。

评估安装空间

测量传动系统中驱动轴和被驱动轴之间的安装空间尺寸，包括轴的长度、直径以及联轴器的安装位置等。根据这些尺寸信息，选择尺寸合适的安全联轴器，确保联轴器能够顺利安装到设备上，并且不会与其他部件发生干涉。同时，还要考虑联轴器的重量对设备的影响，特别是对于一些对重量敏感的设备，如航空航天设备、精密仪器等，应选择重量较轻的联轴器。

分析工作环境

考虑传动系统的工作环境条件，如温度、湿度、腐蚀性、粉尘等。不同的工作环境对联轴器的性能和材质有不同的要求。例如，在高温环境下，应选择耐高温的联轴器材料和润滑方式；在腐蚀性环境中，应选择具有良好耐腐蚀性能的联轴器，如不锈钢材质的联轴器；在粉尘较多的环境中，应选择密封性能好的联轴器，以防止粉尘进入内部影响联轴器的正常工作。

技术参数

额定扭矩：200Nm。

最大扭矩：400Nm。

内径范围：d1 为 19-36mm，d2 为 19-42mm。

弹性体内径：29.2mm。

带螺丝头外径：68mm。

转动惯量：2.3×10⁻³kg·m²。

重量：约 2.4kg。

紧固螺丝：i1 为 M8，i2 为 M10。

紧固螺丝拧紧扭矩：i2 为 70Nm。

中心距：h1 为 24mm，h2 为 27mm。

间距：f 为 31mm，“F” 版本的 ff 为 30mm。

轮毂外径：e1 为 66.5mm，e2 为 81mm。

轮毂长度：39mm。

安装长度：21mm。

总长度：106mm，“F” 版本为 108mm。

调整范围：45-150Nm，“F” 版本为 40-80Nm。

驱动环直径：92mm，“F” 版本为 98mm。

驱动距离：1.9mm。

应用领域

数控机床行业

在数控机床的传动系统中，对传动精度和安全性要求极高。KTR ES2/150 (B) (F) Servomax安全联轴器能够精确传递动力，同时在出现过载或异常冲击时迅速切断动力传递，保护机床的主轴、丝杠等关键部件免受损坏。其角度补偿和轴向补偿功能还可以补偿机床安装过程中的误差和运行过程中的热变形，确保机床的加工精度和稳定性。

自动化生产线

自动化生产线通常由多个设备组成，各个设备之间通过传动系统连接。该安全联轴器可以应用于自动化生产线中的各个传动环节，如输送带、机器人关节等。当某个设备出现故障或过载时，联轴器能够及时切断动力传递，防止故障扩大，保证整个生产线的安全稳定运行。同时，其缓冲减震功能可以减少设备运行过程中的振动和噪音，提高生产线的运行质量。

包装机械行业

包装机械在运行过程中需要频繁地启动、制动和变速，对传动系统的可靠性和安全性要求较高。KTR ES2/150 (B) (F) Servomax安全联轴器能够适应包装机械的这种工作特点，在出现过载或冲击时迅速保护设备，避免因设备损坏而影响包装生产的正常进行。此外，其易于安装和维护的特点也符合包装机械快速换产和高效生产的需求。
