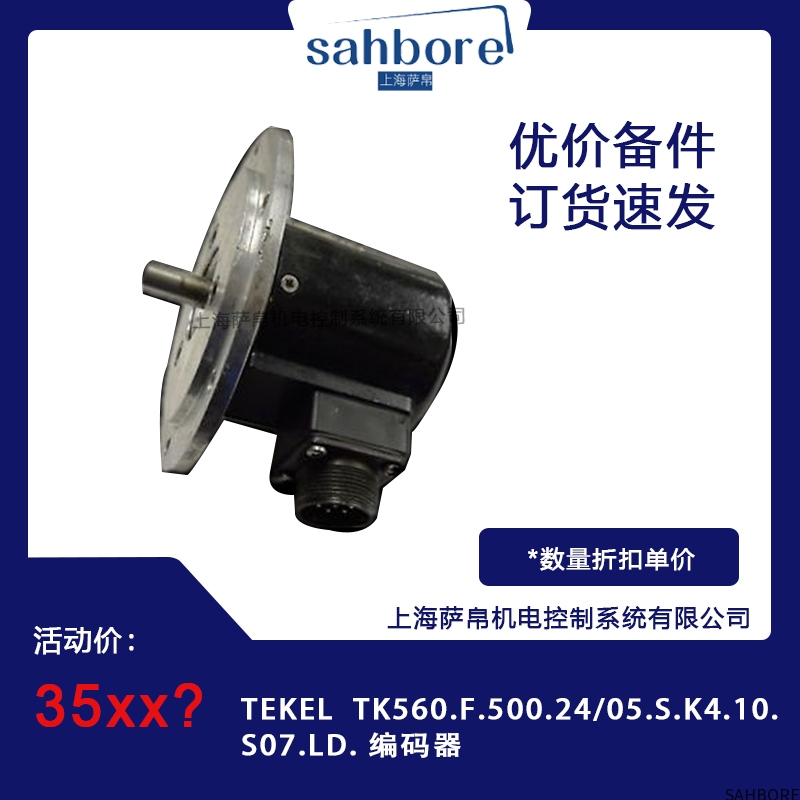

TEKEL（现属ELTRA集团）推出的TK560.F.500.24/05.S.K4.10.S07.LD是一款增量式旋转编码器，专为工业自动化中高精度、高可靠性的速度与位置反馈需求设计。其型号编码遵循TEKEL标准化规则，F”代表输出类型，“500”表示分辨率，“24/05”涉及供电与信号特性，整体体现了模块化与定制化的设计理念。

核心功能特点

1. 高分辨率与信号稳定性

• 500脉冲/转（PPR）：提供中等精度角度反馈（0.72°/脉冲），适用于需要平衡成本与性能的场景，如风机调速、传送带同步或包装机械。

• 差分推挽输出（RS422兼容）：A/B/Z三相信号通过差分传输，抗电磁干扰（EMI）能力强，支持长距离布线（如超过50米），且信号衰减小，确保高速运动下的稳定性。

2. 紧凑坚固的机械设计

• 实心轴结构：轴径通常为6mm或8mm，支持键槽或紧定螺钉固定，可直接安装于电机轴或减速机，节省空间。

• 短主体长度：编码器主体长度仅10mm（不含轴伸出部分），适配紧凑型设备（如小型伺服电机或机器人关节）。

• 双轴承支撑：提升抗振动性能，减少机械冲击导致的信号波动，延长使用寿命。

3. 环境适应性与可靠性

• 防护等级IP65：防尘防水设计，可抵御工业现场的油污、粉尘和轻微水溅，适合恶劣环境。

• 宽温工作范围：支持-20℃至+85℃（部分型号可扩展至-40℃至+100℃），适应极端温度场景。

• 长寿命设计：机械寿命≥5亿转，电气寿命≥5000万次脉冲，降低维护频率。

技术参数与性能

• 输出频率：可达 300kHz。

• 无负载电源电流：最大 150mA。

• 保护功能：具有短路保护（持续时间无限制，只包括 LD2 和 PP2），可防止反转极性（5Vcc 除外）。

• 轴材质：不锈钢。

• 法兰材质：不腐蚀铝。

• 外壳材质：铝制，经防腐处理，可耐受 180°C 高温。

• 轴负载：轴向 200N，径向 200N。

• 起动转矩（25°C 时）：0.025Nm。

• 振动抗性：10g（10 至 2000Hz）。

• 冲击抗性：20g（11ms）。

• 工作温度：-10℃~+70℃。

• 储存温度：-30℃~+85℃。

• 相对湿度：98％RH，无冷凝。

• 重量：0.56kg。

典型应用场景

1. 电机速度控制：反馈普通伺服电机或异步电机的转速，实现闭环调速，优化能效并防止过载（如风机、泵类负载）。

2. 物流与包装：监测传送带运行速度，避免物料堆积；控制包装机卷材张力，减少材料浪费（如食品包装线）。

3. 纺织与印刷：在纺织机中反馈罗拉转速，稳定纱线张力；在印刷机中同步多色滚筒，减少套色误差（如标签印刷）。

4. 能源设备：用于水处理搅拌器或锅炉给水泵，监测转速并稳定系统压力（如污水处理厂、热电厂）。

选型与安装要点

• 分辨率匹配：根据控制精度需求选择PPR值，500 PPR适用于中等精度场景，高精度需求可考虑外接细分电路。

• 信号兼容性：确认控制器支持差分信号（RS422），若仅支持单端信号（如NPN/PNP），需外接转换模块。

• 机械安装：检查轴径、键槽尺寸与设备匹配，优先选择双轴承或加固型编码器以应对振动环境。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
