一、产品概述

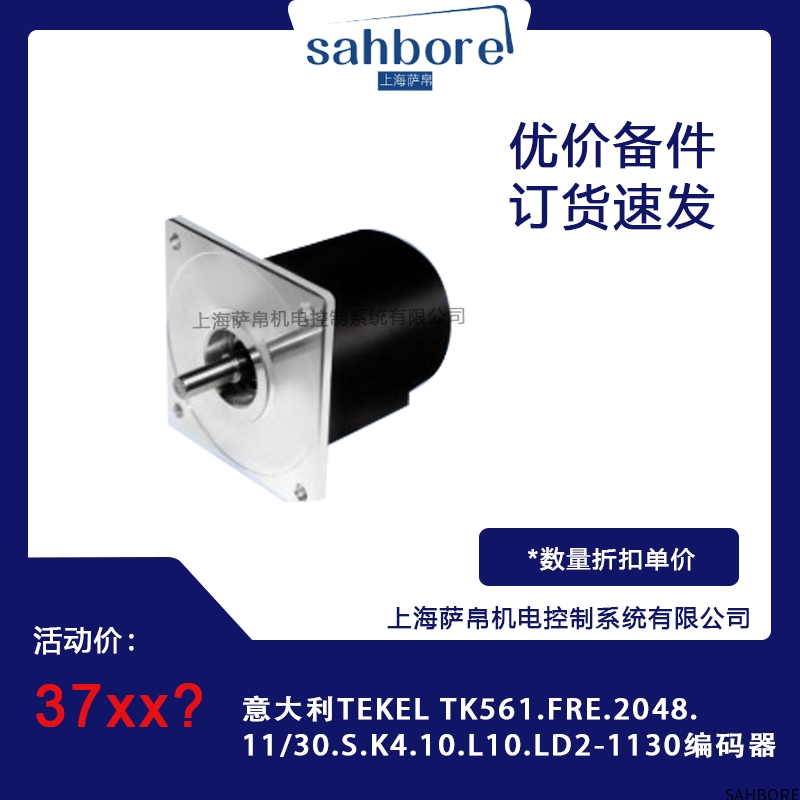

TEKEL TK561.FRE.204811/30.S.K4.10.L10.LD2-1130 是意大利TEKEL公司（现属ELTRA集团）生产的一款高精度增量式旋转编码器，专为工业自动化领域设计。该型号编码器以2048脉冲/转（PPR）的高分辨率、坚固的机械结构和灵活的电气接口为核心优势，广泛应用于电机控制、数控机床、包装机械、印刷设备等需要精确位置反馈的场景。其型号编码（如“TK561.FRE.2048...”）遵循TEKEL的标准化命名规则，每个部分均对应特定技术参数或功能特性。

二、核心性能参数

1. 电气参数

• 供电电压：5-24V DC（典型值12V或24V）

• 输出信号：差分推挽式（A/B/Z相），兼容RS422标准

• 最大转速：300,000 RPM（受信号处理电路限制）

• 响应频率：最高100 kHz（脉冲频率），适用于高速动态测量。

2. 机械参数

• 轴类型：空心轴（直径10mm），支持键槽或紧定螺钉固定

• 防护等级：IP65（防尘防水），适应恶劣工业环境

• 工作温度：-20℃至+85℃（部分型号可扩展至-40℃至+100℃）

• 抗冲击振动：符合IEC 60068-2-6标准（10g冲击，55-2000Hz振动）

3. 精度与可靠性

• 角度误差：±0.1°（典型值），长期稳定性高

• 寿命：机械寿命≥10亿转，电气寿命≥1亿次脉冲

• 认证：符合CE、UL、RoHS等国际标准

三、应用领域

1. 电机控制

• 伺服电机、步进电机的速度与位置反馈，实现闭环控制。

• 变频器（VFD）的转速监测，优化电机效率。

2. 数控机床

• 主轴编码器：提供高精度转速信号，支持恒线速切削（CSS）。

• 进给轴编码器：反馈丝杠或直线导轨的位置，确保加工精度。

3. 包装与印刷机械

• 检测卷材张力或送料长度，防止材料浪费或断料。

• 控制印刷滚筒的相位同步，避免套色误差。

4. 机器人与自动化

• 机器人关节角度反馈，实现精确轨迹规划。

• 传送带编码器：同步多轴运动，提升生产线效率。

5. 能源与风电

• 风力发电机偏航系统编码器：监测叶片方向，优化发电效率。

• 水轮机调速器编码器：反馈转速信号，稳定电网频率。

四、选型与安装注意事项

1. 分辨率匹配

• 根据控制精度需求选择PPR值。例如，数控机床进给轴通常需要2048 PPR以上，而普通电机调速可能仅需512 PPR。

2. 输出信号兼容性

• 确认控制器输入接口是否支持差分信号（RS422）。若控制器仅支持单端信号（如NPN/PNP集电极开路），需外接信号转换模块。

3. 机械安装

• 确保编码器轴与电机轴同心度≤0.05mm，避免振动或轴承磨损。

• 使用弹性联轴器补偿轴向/径向偏差，提升信号稳定性。

4. 环境适应性

• 在高温或潮湿环境中，优先选择防护等级更高的型号（如IP67）。

• 避免编码器暴露于腐蚀性气体或液体中，必要时加装防护罩。

五、维护与故障排除

1. 常见故障

• 信号丢失：检查供电电压、接线是否松动或断路。

• 脉冲计数错误：确认编码器分辨率设置与控制器匹配，或检查信号干扰源。

• 轴承卡死：长期过载或安装不当可能导致轴承损坏，需更换编码器。

2. 定期维护

• 每6个月检查编码器轴与联轴器的磨损情况。

• 清洁编码器表面灰尘，避免影响散热。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
