产品介绍

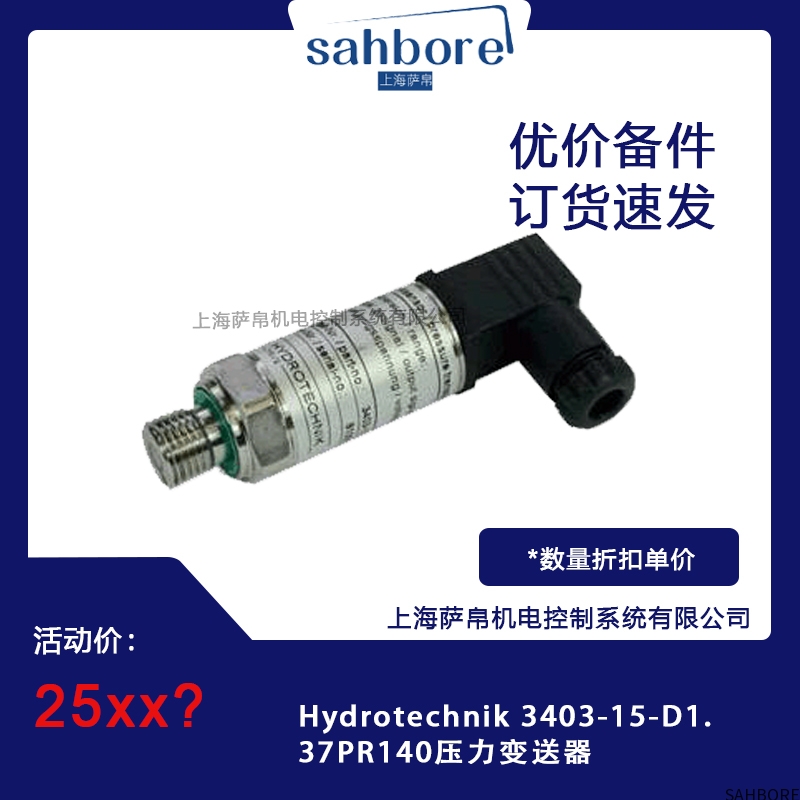

Hydrotechnik是流体测量与控制领域的佼佼者，3403 - 15 - D1.37PR140压力变送器是其匠心之作。该变送器融合先进传感技术与精密制造工艺，旨在为工业场景提供高精度、高可靠性的压力测量解决方案，助力工业生产实现高效、稳定运行。

功能特点

高精度测量：具备卓越的测量精度，能精准捕捉压力的细微变化，无论是低压还是高压环境，都能输出准确可靠的数据，为工业过程的精确控制提供坚实保障。

稳定性强：采用优质材料和先进封装技术，抗干扰能力出色，可在长时间连续工作中保持性能稳定，减少因环境因素和设备振动导致的测量误差，适应恶劣工业环境。

快速响应：对压力变化响应迅速，能在瞬间感知压力改变并及时输出信号，满足对实时性要求高的工业应用，如汽车发动机燃油喷射系统的压力监测。

多种输出信号：提供电压、电流等多种输出信号类型，方便与不同控制系统集成，提高了系统的兼容性和灵活性，满足多样化的工业需求。

选型指南

选型时，首先要明确测量压力范围，涵盖最大和最小工作压力，确保变送器量程适配实际应用场景。考虑测量介质性质，如腐蚀性、粘度等，选择具有相应防护等级和材质的变送器。评估环境条件，包括温度、湿度、振动等，选择能耐受恶劣环境的型号。同时，根据控制系统要求确定输出信号类型。

技术参数

测量原理：压阻效应（高强度钢膜上的多晶硅薄膜结构）。

输出信号：两线制模拟信号 4-20mA，三线制模拟信号 0-10VDC。

供电电压：4-20mA 输出时为 10-30VDC，0-10VDC 输出时为 12-32VDC。

电流消耗：6.5mA。

过压保护：32VDC。

测量误差：22℃室温下为 ±0.5%，-15℃至 85℃时为 ±1%，85℃至 100℃时为 ±2.5%，-40℃至 - 15℃时为 ±2.5%。

非线性：小于 ±0.4% 满量程。

迟滞：小于 ±0.1% 满量程。

长期稳定性：小于 ±0.1% 满量程 / 年。

响应时间：≤1ms（10%-90%）。

频率范围：≤1kHz。

绝缘电阻：最小 100MΩ。

负载电阻：0-10VDC 输出时大于 5kΩ。

循环负载次数：大于 1×10⁷次。

机械连接：螺纹 ISO 228-G 1/4。

密封材料：符合 DIN 3869 标准的氟橡胶（FKM）。

防护等级：IP65（连接电缆直径 6-8mm 时）。

外壳材料：不腐蚀的高强度钢。

膜片材料：不腐蚀的高强度钢。

介质温度：-40℃至 125℃。

环境温度：-40℃至 105℃（短期可至 125℃）。

存储温度：-40℃至 125℃。

振动稳定性：5mm、10-32Hz，20g、32-500Hz，符合 DIN EN 60068-2-6 标准。

冲击稳定性：50g（11ms 半正弦波）。

产品尺寸

其尺寸设计紧凑合理，充分考虑安装空间限制。外形尺寸因接口类型和安装方式略有差异，但总体体积小巧，便于在各类工业设备上安装布置。配备标准化接口，如螺纹接口，连接方便快捷。

应用领域

广泛应用于液压系统、汽车工业、航空航天、石油化工等领域，为这些行业的压力监测和控制提供关键数据支持，保障设备的正常运行和生产安全。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
