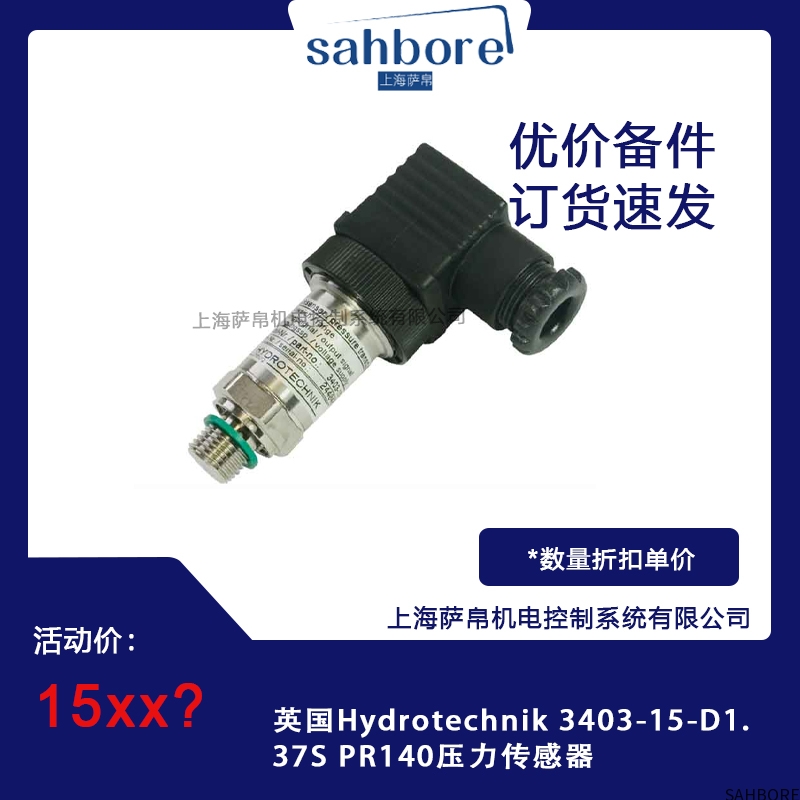

英国Hydrotechnik公司作为在流体测量与控制领域久负盛名的企业，凭借其深厚的技术积累和卓越的创新能力，为全球工业市场提供了众多高品质的测量产品。3403 - 15 - D1.37S PR140压力传感器便是其精心打造的一款明星产品，专为满足各种复杂工业环境下对压力精准测量的需求而设计。该传感器融合了先进的传感技术和精密的制造工艺，能够为各类工业设备提供可靠、准确的压力数据，助力工业生产的高效稳定运行。

功能特点

高精度测量

3403 - 15 - D1.37S PR140压力传感器具备极高的测量精度，能够精确捕捉压力的微小变化。无论是在低压力还是高压力的测量场景中，都能提供准确可靠的数据，为工业过程的精确控制提供有力支持。例如，在精密加工设备的液压系统中，微小的压力波动都可能影响加工精度，该传感器可以实时监测压力变化，确保加工过程的稳定性。

出色的稳定性和可靠性

采用了高品质的材料和先进的封装技术，使传感器具有良好的抗干扰能力和稳定性。能够在长时间的连续工作中保持性能的稳定，减少因环境因素和设备振动等引起的测量误差。同时，其坚固耐用的设计可以承受恶劣的工业环境，如高温、高湿度、强腐蚀等，确保在各种复杂条件下都能正常工作。

快速响应

传感器对压力变化具有快速的响应能力，能够在瞬间捕捉到压力的改变并及时输出相应的信号。这在一些对实时性要求较高的工业应用中至关重要，例如在汽车发动机的燃油喷射系统中，需要快速准确地测量燃油压力，以实现精确的燃油喷射控制，提高发动机的性能和燃油效率。

多种输出信号可选

为了满足不同工业设备和控制系统的需求，该传感器提供了多种输出信号类型，如电压信号、电流信号等。用户可以根据实际使用情况灵活选择合适的输出信号，方便与各种控制系统进行集成，提高了系统的兼容性和灵活性。

选型指南

确定测量压力范围

首先要明确所需测量的压力范围，包括最大工作压力和最小工作压力。3403 - 15 - D1.37S PR140有不同的量程规格可供选择，用户应根据实际应用场景中的压力情况，选择合适量程的传感器，以确保测量的准确性和安全性。

考虑测量介质

不同的测量介质对传感器有不同的影响，例如腐蚀性介质可能会损坏传感器的敏感元件。因此，需要根据测量介质的性质，如酸碱度、腐蚀性、粘度等，选择具有相应防护等级和材质的传感器。对于腐蚀性介质，应选择采用耐腐蚀材料制造的传感器。

评估环境条件

工业环境通常比较复杂，可能存在高温、低温、潮湿、振动等因素。在选型时，要充分考虑这些环境条件对传感器性能的影响。例如，在高温环境下，需要选择具有高温适应能力的传感器；在振动较大的场合，应选择抗振动性能好的传感器。

确定输出信号类型

根据所使用的控制系统的要求，确定传感器所需的输出信号类型。如果控制系统需要接收电压信号，则应选择输出电压信号的传感器；如果需要电流信号，则选择相应的电流输出型传感器。

技术参数

• 测量原理：压阻效应（高强度钢膜上的多晶硅薄膜结构）。

• 输出信号：两线制模拟信号 4-20mA，三线制模拟信号 0-10VDC。

• 供电电压：4-20mA 输出时为 10-30VDC，0-10VDC 输出时为 12-32VDC。

• 电流消耗：6.5mA。

• 过压保护：32VDC。

• 测量误差：22℃室温下为 ±0.5%，-15℃至 85℃时为 ±1%，85℃至 100℃时为 ±2.5%，-40℃至 - 15℃时为 ±2.5%。

• 非线性：小于 ±0.4% 满量程。

• 迟滞：小于 ±0.1% 满量程。

• 长期稳定性：小于 ±0.1% 满量程 / 年。

• 响应时间：≤1ms（10%-90%）。

• 频率范围：≤1kHz。

• 绝缘电阻：最小 100MΩ。

• 负载电阻：0-10VDC 输出时大于 5kΩ。

• 循环负载次数：大于 1×10⁷次。

• 机械连接：螺纹 ISO 228-G 1/4 A。

• 密封材料：符合 DIN 3869 标准的氟橡胶（FKM）。

• 防护等级：IP65（连接电缆直径 6-8mm 时）。

• 外壳材料：不腐蚀的高强度钢。

• 膜片材料：不腐蚀的高强度钢。

• 拧紧力矩：40Nm（±5Nm）。

• 重量：约 117g。

• 介质温度：-40℃至 125℃。

• 环境温度：-40℃至 105℃（短期可至 125℃）。

• 存储温度：-40℃至 125℃。

• 振动稳定性：5mm、10-32Hz，20g、32-500Hz，符合 DIN EN 60068-2-6 标准。

• 冲击稳定性：50g（11ms 半正弦波）。

产品尺寸

3403 - 15 - D1.37S PR140压力传感器的尺寸设计紧凑合理，充分考虑了安装空间的要求。其外形尺寸通常根据不同的接口类型和安装方式有所差异，但总体上具有较小的体积，便于在各种工业设备上进行安装和布置。同时，传感器配备了标准化的接口，如螺纹接口等，方便与管道或其他设备进行连接，安装过程简单快捷。

应用领域

液压系统

在液压系统中，准确测量压力对于系统的正常运行和性能优化至关重要。3403 - 15 - D1.37S PR140压力传感器可以实时监测液压泵、液压缸等关键部件的压力变化，帮助操作人员及时发现系统故障，调整系统参数，确保液压系统的稳定运行，提高设备的工作效率和可靠性。

汽车工业

在汽车制造和维修领域，该传感器广泛应用于发动机管理系统、制动系统、空调系统等。例如，在发动机中，它可以测量进气压力、燃油压力等参数，为发动机的精确控制提供数据支持；在制动系统中，能够实时监测制动压力，确保制动安全。

航空航天

航空航天领域对设备的性能和可靠性要求极高，压力测量是保障飞行安全的关键环节之一。3403 - 15 - D1.37S PR140压力传感器可用于飞机燃油系统、液压系统、气动系统等的压力监测，为飞行员和地面控制人员提供准确的压力信息，确保飞行过程的安全稳定。
