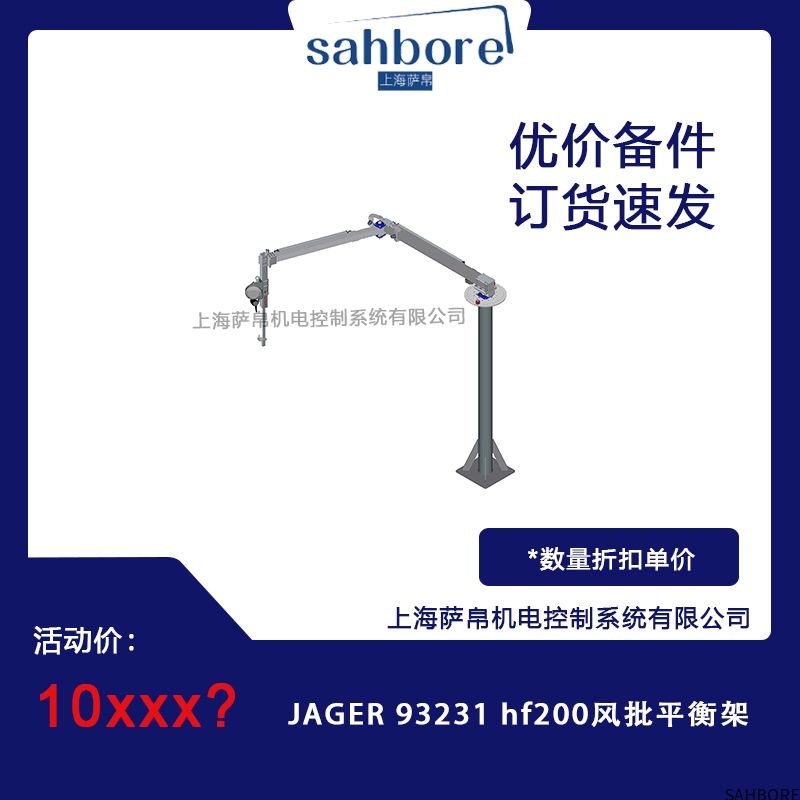

JAGER 93231 hf200风批平衡架产品介绍

JAGER 93231 hf200风批平衡架是德国JAGER（耶格）针对高精度工业拧紧作业设计的专业辅助设备，专为气动螺丝刀（风批）提供无重力操作支持。其核心功能是通过气动悬浮技术抵消风批自重（约2.8kg），使操作人员仅需微力即可精准控制风批位置，定位精度达±0.05mm，重复定位精度±0.02mm。该平衡架适用于汽车制造、航空航天、电子装配等领域，尤其适合需要长时间连续拧紧作业或对拧紧质量要求严苛的场景，可显著降低操作疲劳，提升装配效率与一致性。

功能特点

气动悬浮与零重力调节
采用高精度气动弹簧系统，通过压缩空气（0.4-0.6MPa）产生向上浮力，可调节悬浮力范围1-10kg，适配不同重量风批。内置压力调节阀实时补偿重量变化，确保操作过程中无“下沉”或“上飘”现象，响应时间＜0.1秒。

高刚性机械臂与精密导向
机械臂主体采用铝合金6061-T6（抗弯刚度120N/mm），关节配置交叉滚子轴承（承载能力≥50kg），摩擦系数＜0.003，支持多角度旋转无卡滞。末端集成THK SHS20直线导轨，滑块重复定位精度±0.01mm，保障风批移动稳定性。

扭矩传递与防过载保护
通过柔性联轴器（补偿角度偏差0.5°）传递扭矩，效率＞98%。内置扭矩传感器（量程0-250N·m，精度±1%），超载时自动触发气动刹车（响应时间＜0.05秒），防止螺栓或工件损坏。

模块化接口与快速换装
提供ISO 5675快速接口，兼容JAGER、DEPRAG等主流品牌风批（需确认尾部尺寸匹配）。批头夹持器支持1/4英寸六角批头快速插拔（单手操作，时间＜2秒），并配备磁性环防止脱落。

选型指南

适配风批型号
优先选择JAGER hf200系列风批（自重2.8kg，扭矩范围10-200N·m），若使用其他品牌风批，需确认尾部尺寸与ISO 5675接口兼容，且重量在1-10kg范围内。

作业空间需求
根据工作半径选择：93231型号工作半径为800mm（机械臂完全伸展时），适合空间开阔的装配线；若空间受限，可考虑折叠式设计（如JAGER 10003系列）。

扭矩与转速匹配
确认风批最大转速≤3000rpm（93231型号适配转速上限），避免高速旋转导致平衡架振动。

技术参数

适用风批重量：1-10kg（推荐2-5kg）

工作半径：800mm

定位精度：±0.05mm

重复定位精度：±0.02mm

气源压力：0.4-0.6MPa

噪音水平：＜65dB（A）

重量：19kg（不含风批）

环境温度：-10℃至+50℃

产品尺寸

机械臂长度：折叠状态650mm，伸展状态1450mm（含风批）

底座尺寸：300mm×300mm（方形底座，带4个M10安装孔）

高度调节范围：1200-1800mm（通过气动升降柱实现）

应用领域

汽车制造：发动机螺栓拧紧、变速箱装配、车身铆接，提升拧紧角度与扭矩一致性。

航空航天：飞机蒙皮铆接、发动机叶片固定，满足高精度与低振动要求。

电子装配：手机/电脑外壳螺丝锁付、PCB板元件固定，避免静电与振动损伤。

医疗器械：人工关节组装、手术器械制造，确保微型螺丝拧紧质量。
