产品介绍

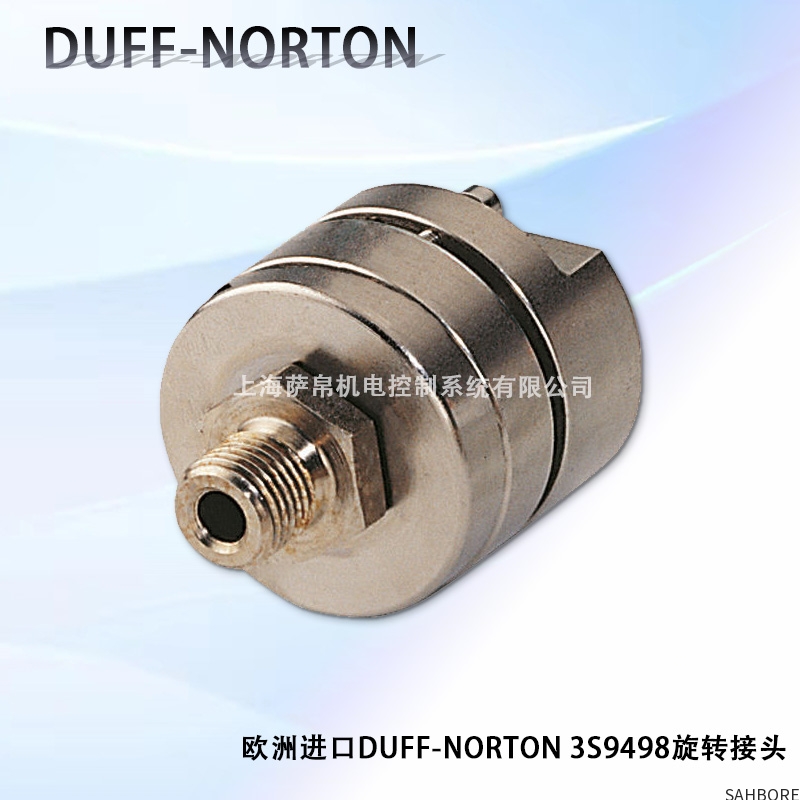

DUFF-NORTON 3S9498 是一款工业用旋转接头，也称为“中央回转接头”或“液压滑环”。它的核心功能是在固定的输入管道和持续旋转的设备部件之间传输流体介质（如液压油、水、空气等），同时保证连接处的密封性，防止泄漏。

功能特点

可靠的密封技术：采用高品质的密封件（如聚氨酯U型圈或格莱圈），能够在较高压力下提供长寿命的密封效果，减少泄漏和停机时间。

坚固的结构：壳体通常由高强度钢或合金制造，能够承受重载工况下的机械应力和振动。

低扭矩运行：优化的轴承和密封设计使得启动和运行扭矩较低，减少了能量损耗和对驱动系统的负担。

多功能流通：通常设计有多个通道（或多个端口），允许同时传输不同的介质（例如，一路液压油用于执行器，另一路用于通气或传输控制油），简化了旋转设备上的管线布局。

维护简便：模块化设计使得在需要更换密封件时，通常可以只对核心部件进行维修，而无需更换整个接头，降低了维护成本。

选型指南

介质与压力温度匹配

确认系统最高压力和温度，选择耐压等级高于系统峰值的型号（如系统压力30MPa，需选耐压35MPa的3S9498）。

高温工况（如传输290℃导热油）需选择耐温≥320℃的型号，并确认密封材料兼容性。

转速与连接方式

高速工况（转速≥5000rpm）：选择高速型3S9498，其内部轴承和密封结构针对高转速优化。

单向旋转设备：可选螺纹连接（需注意螺纹旋向与辊筒旋转方向相反，即顺时针旋转选左旋螺纹，逆时针旋转选右旋螺纹）。

双向旋转设备：必须采用法兰连接（快换法兰或固定法兰）。

寿命与材质偏好

长寿命需求优先选择不锈钢材质和碳化钨密封的型号。

腐蚀性介质（如酸碱溶液）需选用不锈钢外壳和氟橡胶密封。

附加功能

增加电离装置，提升对0.01μm以上颗粒的带电捕捉能力，适用于洁净室或高精度加工场景。

实时监测滤芯堵塞状态，提示维护时间，避免因压降过大导致系统故障。

技术参数

材质：外壳为镀镍钢或不锈钢，密封材料为浸渍石墨/碳化钨/氮化硅。

耐压等级：35MPa（部分型号700bar）。

耐温范围：-20℃至+320℃（高速型可达+360℃）。

最高转速：8000rpm（高速型15000rpm）。

适用介质：液压油、冷却剂、水、气体、真空。

连接方式：法兰连接/螺纹连接（英制、美制NPT、公制）。

密封形式：平衡型密封，PTFE/FPM旋转密封圈。

认证标准：ISO 9001、CE、ATEX（防爆版本可选）。

产品尺寸

外形尺寸：长度范围约200-500mm，直径约100-200mm。

安装空间：设备周围需预留≥30cm维护空间，便于滤芯更换和密封检查。

接口尺寸：支持1/4英寸至1英寸NPT接口，适配标准液压管路。

应用领域

造纸工业：用于高级软压光机、超级压光机，传输高温导热油（温度290℃，压力15bar），确保辊筒均匀加热。

冶金行业：用于连铸机、轧机液压系统，传输高压液压油（压力35MPa），支持高速旋转（转速≥5000rpm）。

化工行业：传输腐蚀性介质（如酸碱溶液），选用不锈钢材质和氟橡胶密封的型号，耐化学腐蚀。

机械制造：用于数控机床、加工中心，传输冷却液和真空，提升加工精度。

能源领域：应用于风电设备偏航系统、电站设备，传输液压油和润滑油，适应户外恶劣环境。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
