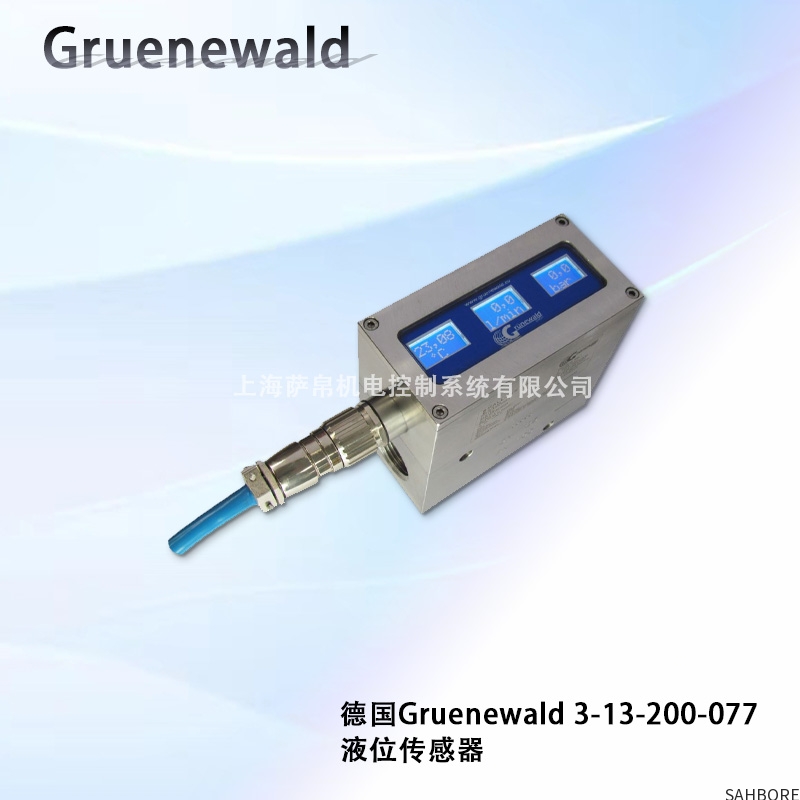

德国Gruenewald 3-13-200-077液位传感器产品介绍

 核心概述

德国Gruenewald 3-13-200-077是一款基于磁致伸缩原理的高精度液位传感器。它通过非接触式的磁学测量方法，实现对液位高度的精确、连续检测，以其高可靠性、高精度和卓越的稳定性而著称，广泛应用于各种要求严苛的工业过程控制与监测场景。

工作原理

该传感器的工作原理基于磁致伸缩效应，其核心组件包括：

测杆（波导管）： 传感器内部有一根磁致伸缩线（波导管）。

磁性浮子： 一个内置永磁铁的浮子，套在测杆外部，可随液面自由上下浮动。

工作过程：

传感器的电子头会沿波导管发送一个电流询问脉冲。

该电流脉冲产生的磁场与浮子内永磁铁的磁场相遇，相互作用下在波导管上产生一个瞬时的扭转应力波（磁致伸缩效应）。

这个应力波以固定的速度传回电子头。

电子头通过精确计算从发出脉冲到接收到应力波的时间差，即可确定浮子的精确位置，从而得到液位高度值。

主要特点与优势

极高的测量精度： 磁致伸缩技术可实现毫米级别甚至更高的测量精度，能够灵敏地反映微小的液位变化。

绝对位置测量： 测量值是绝对位置，系统断电后无需重新标定零点，上电即可恢复正常工作。

非接触、无磨损： 磁性浮子与内部测杆无物理接触，避免了机械磨损，寿命长，可靠性高。

多种输出信号： 通常可配置4-20mA模拟量信号、开关量信号或数字通信接口，便于无缝接入PLC、DCS等自动化控制系统。

出色的稳定性： 不受介质密度、粘度或电导率变化的影响（在浮子设计密度范围内），长期稳定性好。

高耐压与耐温性： 设计能够承受一定的过程压力和温度，适用于多种工业环境。

应用领域

这款传感器适用于需要对液位进行精确监控和控制的场合：

液压系统与润滑系统： 精确监测油箱液位，防止泵空转，保障设备安全。

化工与过程工业： 测量反应釜、中间罐、储罐中的各类化学品液位。

电力能源行业： 发电机氢冷系统密封油槽、变压器油枕的油位监测。

水处理与环保工程： 用于清水箱、药液罐等的液位控制。

食品与制药行业： 可采用卫生型设计，满足无菌和清洁要求。

使用注意事项

介质密度匹配： 浮子的设计与介质密度直接相关，必须确保被测介质的密度在浮子的指定工作范围内，否则浮子无法正常浮起或沉下。

正确安装： 必须保证传感器垂直安装，确保磁性浮子能够顺畅无阻地随液位移动。

材质兼容性： 浮子及过程连接部分的材质（通常为不锈钢）必须能够耐受被测介质的腐蚀和侵蚀。

电气参数确认： 在接线前，需确认传感器的供电电压和输出信号类型与控制系统的要求相匹配。

总而言之，德国Gruenewald 3-13-200-077是一款代表了德国精密制造水准的高性能液位传感器。它通过先进的磁致伸缩原理，为用户提供了精准、可靠且免维护的液位测量解决方案，是工业自动化领域中关键液位监测点的理想选择。
