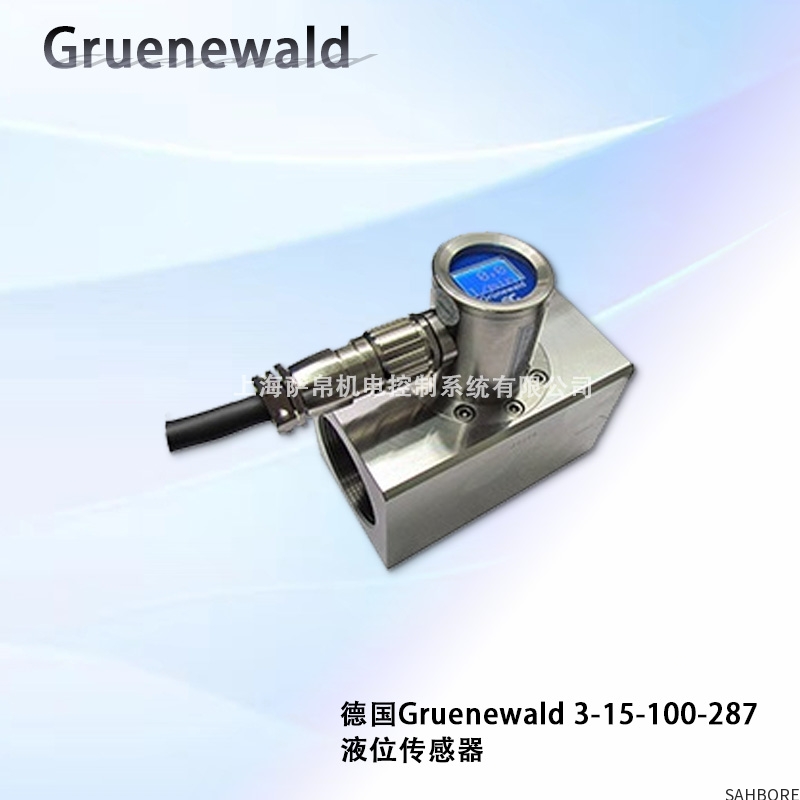

德国Gruenewald 3-15-100-287液位传感器产品介绍

核心概述

德国Gruenewald 3-15-100-287是一款磁浮子式液位传感器，也称为磁致伸缩液位计或磁性液位计。它通过精密的磁学原理来检测液位高度，以其高精度、高可靠性和稳定性而著称，常用于对液位测量要求较高的工业场合。

工作原理

该传感器的核心工作原理是磁致伸缩效应：

结构组成： 传感器内部有一根波导管，外部带有一个可随液面上下浮动的浮子，浮子内部嵌有永磁铁。

信号发送： 传感器的电子头会沿波导管发送一个电流询问脉冲。

磁场相互作用： 当这个脉冲与浮子内永磁铁的磁场相遇时，会产生一个扭转应力波（磁致伸缩效应）。

信号接收与计算： 这个应力波会以固定的速度传回电子头。电子头通过精确测量从发出询问脉冲到接收到返回应力波的时间差，即可计算出浮子的精确位置，从而得到液位高度。

结构设计特点

抗腐蚀材质：探头可选316L不锈钢或陶瓷，适应酸碱溶液、盐水等强腐蚀性介质。高温型支持-30℃至+120℃（标准型），特殊型号可达+200℃。

防护等级：探头达IP68（防水防尘），接线盒为IP65，确保恶劣环境下的长期稳定性。

安装灵活性：提供分体式与一体式结构，支持法兰、螺纹、支架固定，量程可定制（如0-5m、0-20m、0-100m）。

电气保护：内置反向保护、限流保护电路，过压保护模块抵御电压波动，确保信号输出稳定。

性能参数优势

精度与稳定性：标准型精度达0.2级，满量程长期稳定性优于0.1%FS/年，温度漂移低于0.1%FS（0-70℃）。

输出信号：支持4-20mA（两线制）、0-5V、0-10V、RS485（Modbus协议）等标准信号，兼容多数控制系统。

扩展功能：可选配液晶显示屏、Pt100温度传感器（同步测量液位与温度）、LoRa/NB-IoT无线通信模块，实现远程数据监控与云平台对接。

环境适应性：工作温度范围-30℃至+120℃（标准型），高温型可达+200℃；介质温度-20℃至+80℃（标准探头），高温探头支持+150℃。

应用领域与典型场景

工业过程控制：石油化工储罐液位监测、反应釜物料高度控制、管道流量计算；电力行业锅炉汽包水位测量、冷却塔水位报警。

水处理与环保：污水处理厂曝气池液位控制、地下水监测、河流/水库水位调度。

食品与制药：发酵罐液位控制、CIP清洗系统监测、无菌罐装线液位反馈。

特殊工况：矿井水仓液位报警、高炉冷却水循环监测、高温高压环境下的液位测量。
