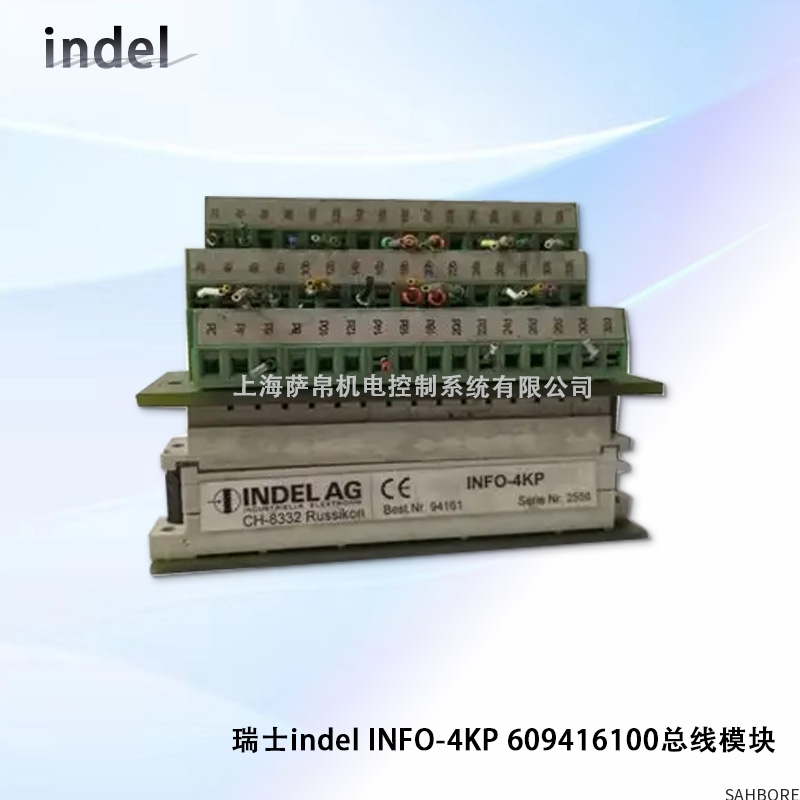

瑞士INDEL INFO-4KP 609416100总线模块详细介绍

一、核心功能

多通道输入输出：支持16路数字输入和16路数字输出，满足多路控制需求。输入信号类型为24V DC，电流5mA，开关阈值10V，信号变化频率最大4000次/秒。输出信号类型为24V DC，最大电流2A（每通道），支持脉冲宽度调制（PWM）功能，频率可达1kHz。

高速数据交换：具备毫秒级刷新率，每毫秒更新一次输入/输出状态，确保系统实时性。

电气隔离设计：输入/输出组间采用电气隔离，减少信号干扰，提升系统稳定性。

PWM输出功能：输出通道支持脉冲宽度调制（PWM），适用于步进电机或直流电机控制。

防短路与热保护：输出级配备防短路保护和热断路器，增强设备安全性。

状态指示：所有输入/输出状态通过LED指示灯实时显示，便于快速故障排查。

模块化扩展：支持INFO-Link接口，可串联多块模块，构建分布式控制系统。

看门狗功能：自动关闭异常输出，保障系统安全。

二、技术参数

输入参数：

通道数：16路P通道输入

信号类型：24V DC

电流：5mA

开关阈值：10V

信号变化频率：最大4000次/秒

输出参数：

通道数：16路P通道FET输出

信号类型：24V DC

最大电流：2A（每通道）

防短路与热断路保护：支持

PWM功能：频率可达1kHz

通信接口：

类型：INFO-Link（串行）

服务周期：每4μs服务一次

电源参数：

电压范围：+18V至36V DC

最大电流：280mA（全I/O活动时）

环境参数：

工作温度：0℃至+45℃（操作环境），-20℃至+80℃（储存环境）

相对湿度：无冷凝条件下最高95%

防护等级：IP20（室内使用）

认证：CE认证，符合欧盟EMC和LVD指令

三、应用场景

低速步进电机控制：利用PWM输出功能，实现2kHz以下的精准调速。

阀门/继电器控制：通过16路输出直接驱动电感或欧姆负载，连续负载能力达2A。

传感器信号采集：16路输入支持P通道开关注册，兼容多种传感器类型。

自动化生产线：驱动低速步进电机或脉宽调制直流电机，用于装配线、输送带等场景。

过程监控系统：采集传感器信号（如限位开关、压力传感器），反馈至PLC或SCADA系统。

四、安装与配置

安装方式：导轨式安装，连接器采用DIN 41612 F-48型，便于维护和扩展。

物理尺寸：宽度105mm，深度165mm，高度45mm，适配标准35mm DIN导轨。

扩展配置：支持INFO-Link接口串联多块模块，构建低成本、高可靠性的分布式I/O网络。

环境适配：

高温环境：确保操作温度不超过+45℃，必要时增加散热措施。

潮湿/腐蚀性环境：选择防腐蚀涂层型号，延长模块寿命。

‍对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‍
