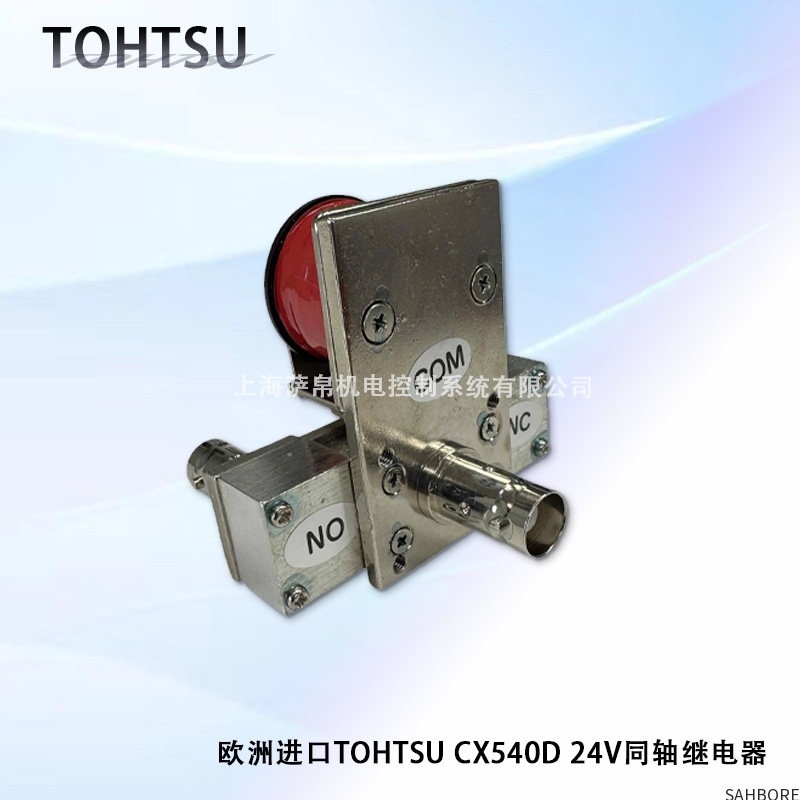

欧洲进口TOHTSU CX540D 24V同轴继电器是一款专为高频信号切换设计的高性能产品，具备以下核心特性与优势：

一、高频信号处理能力

频率范围：支持0-2GHz高频信号切换，覆盖现代通信系统主流频段（如5G基站、卫星通信等），部分资料显示其最高可支持至3GHz，满足高速数据传输需求。

射频阻抗：标准50Ω阻抗设计，与高频设备无缝兼容，减少信号反射和失真，确保信号完整传输。

低插入损耗：在2000MHz时插入损耗低至-0.25dB，信号衰减极小，保障高频信号的高效传输。

高隔离度：50MHz时隔离度达-65dB，有效防止多信号串扰，提升系统稳定性。

二、快速响应与长寿命

切换时间：吸合时间20毫秒，释放时间15毫秒，满足实时控制需求，适用于需要快速切换的场景（如自动化测试设备、雷达系统）。

预期寿命：1,000,000次操作寿命，确保长期稳定运行，减少维护成本。

三、环境适应性与可靠性

工作温度：-55℃至+50℃宽温范围，适应极端环境（如户外通信基站、工业现场）。

防护等级：封闭式设计，防尘防水，适用于恶劣工况（如高湿度、多尘环境）。

结构稳定性：金属外壳封装，提供电磁屏蔽和机械保护，增强抗干扰能力。

四、电气性能与功耗

额定电压：24VDC（标称），实际使用范围20-28VDC，兼容性强。

线圈电阻：20℃时150Ω±10%，功耗低至4W，节能且温升小。

触点负载：支持小功率信号切换，电流0.16A，适用于低功耗应用。

五、连接与安装灵活性

连接器：标配3个BNC母头连接器，适用于高频同轴电缆；若需其他接口（如N型），可定制或选配转接器。

安装方式：

面板安装：通过两颗螺丝固定，适用于设备外壳。

PCB焊接：引脚式设计，便于集成到电路板。

六、典型应用场景

通信系统：基站天线切换、分集接收、射频信号分配。

广播系统：视频/音频信号备份切换、信号分配矩阵。

测试测量：自动化测试设备（ATE）中的信号路由切换。

工业自动化：生产线高频信号检测、切换与控制。

医疗设备：MRI/CT设备射频通道切换。

安防监控：雷达信号处理、电子对抗（ECM）系统。

七、选型与使用建议

电压匹配：确认系统电压与继电器标称值（24VDC）一致，若不符需搭配电源转换装置。

频率覆盖：根据实际应用频率（如50MHz-2GHz）选择型号，确保覆盖工作频段。

接口兼容性：标配BNC接口，若需其他接口需提前沟通定制。

驱动保护：建议并联续流二极管，防止线圈反电动势损坏驱动电路。

电缆选择：使用高质量同轴电缆，连接时扭矩控制在8 in-lbs（SMA接口）。
