产品概述

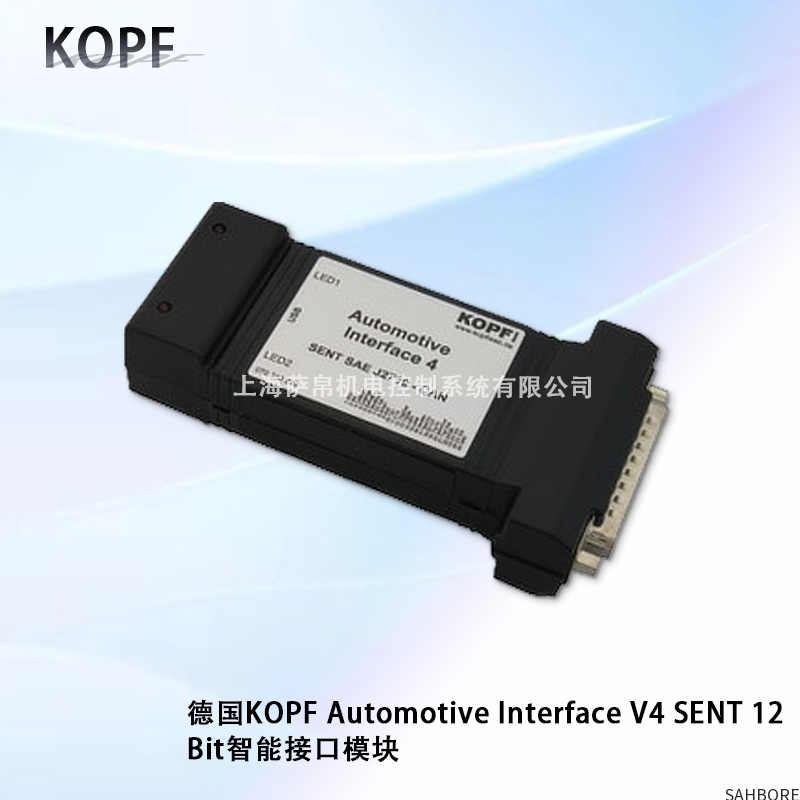

德国KOPF Automotive Interface V4 SENT 12 Bit 是一款用于汽车电子测试与开发领域的专用信号转换与接口模块。它的核心功能是实现对符合 SENT 协议的传感器信号进行解码、读取和模拟，并与其他通用的测试测量设备（如CANoe、LabVIEW或数据采集卡）进行通信，充当一个智能的协议网关。

核心功能与特性解析

支持SENT协议：

SENT 是“Single Edge Nibble Transmission”的缩写，是一种汽车级的单线式数字输出协议。它被广泛应用于现代汽车的传感器，如压力传感器、位置传感器、节气门位置传感器等，用于传输高精度的模拟数据。

该模块专门为处理SENT信号而设计。

12 Bit 分辨率：

这指明了该模块在处理SENT信号数据时的核心精度。12位分辨率意味着它可以将SENT传感器传来的模拟量值转换为 4096个离散的数字等级。

这个精度足以满足大多数汽车传感器的数据解析需求，确保了测量结果的准确性和细微变化的捕捉能力。

接口与网关功能：

它通常具备多种输入/输出接口，例如：

SENT通道： 用于连接一个或多个SENT传感器，或将被测ECU的SENT输出信号接入。

通用通信接口： 如 CAN 、 LIN 、 USB 或 以太网。

其“智能”之处在于，它能将接收到的原始、难以直接读取的SENT信号，实时转换为标准且易于处理的通信协议（如CAN报文），从而方便上位机软件（如CANoe、INCA等）或自定义程序进行接收、显示、记录和分析。

主要工作模式：

解码模式： 作为SENT信号监听器和解析器，读取真实传感器或ECU发出的SENT数据，并将其转发。

模拟模式： 作为SENT信号发生器，模拟一个SENT传感器，向ECU或其他控制器发送可编程的SENT数据帧，用于ECU的测试、验证和故障诊断。

应用场景

这款模块是汽车研发、测试和售后诊断领域的专业工具：

ECU开发与测试： 在发动机、变速箱、底盘控制等ECU的开发过程中，用于模拟传感器输入，测试ECU在各种工况下的响应。

传感器测试与验证： 在台架或实车上，采集和记录真实SENT传感器的数据，进行性能分析和故障排查。

生产线端测试： 在汽车总装线上，用于快速检测ECU与传感器之间的SENT通信是否正常。

数据采集与标定： 在车辆标定过程中，作为高精度数据采集链的一部分，获取关键的传感器参数。

优势总结

专业化： 针对汽车行业标准的SENT协议进行深度优化，提供稳定可靠的支持。

高精度： 12位分辨率确保数据还原的准确性。

易于集成： 通过通用的CAN/LIN/USB接口，可以轻松接入现有的汽车电子测试平台。

双向功能： 同时支持信号的读取和解码与模拟发生，功能全面。

总而言之，德国KOPF Automotive Interface V4 SENT 12 Bit 是一个强大的专业接口模块，它解决了汽车电子领域中对SENT这一特定信号进行高效、高精度测试和处理的难题，是工程师在复杂电控系统开发与诊断中的得力助手。

‍对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‍
