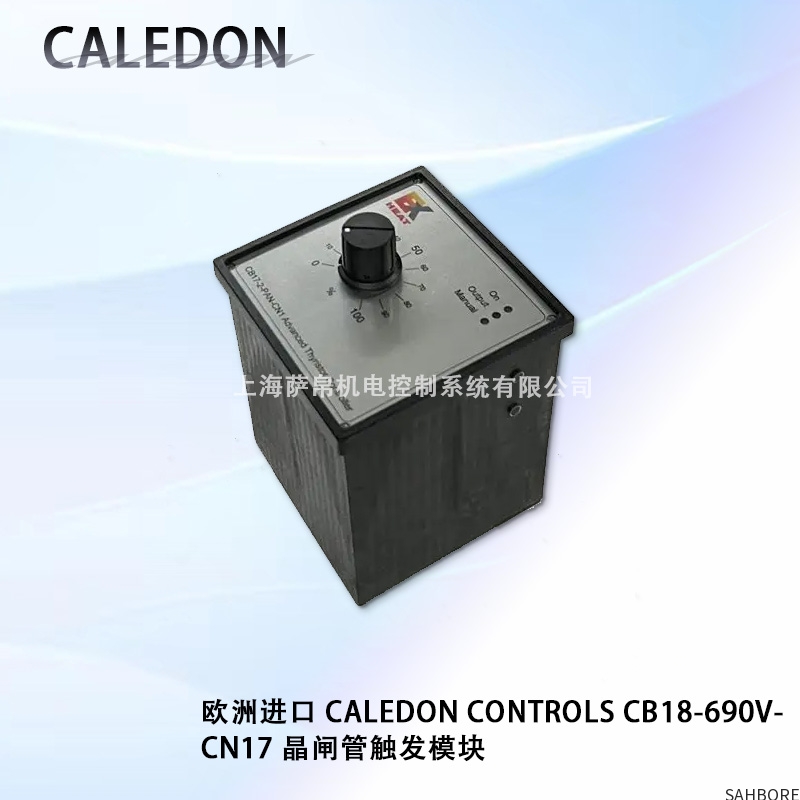

CALEDON CONTROLS CB18-690V-CN17是英国原装进口的高压工业晶闸管触发模块，专为690V交流调压系统设计，具备高精度触发、强抗干扰性及模块化扩展能力，适用于工业电力控制、新能源及特种设备场景。以下是对该产品的详细介绍：

核心特性

高压安全与触发精度

采用光纤隔离技术，输入-输出间耐压达4000Vrms，dv/dt抗扰度≥1000V/μs，确保高压环境下的稳定触发。

触发脉冲精度±0.5°（50Hz电网），支持相位角/过零双模式触发，自动同步检测35-70Hz电网，缺相保护响应时间<10ms。

触发电流250mA（峰值，可驱动5000A SCR），电源需求24VDC±10%（功耗<5W）。

电气参数与控制灵活性

适用三相690VAC（+10%/-15%）电网，脉冲宽度30°~160°可调，最大重复频率50kHz（Burst模式），触发延迟<2μs。

控制输入支持0-10V/4-20mA（跳线选择），状态输出2路OC门（50V/100mA），光纤接口为ST型（波长820nm）。

模块尺寸120mm×80mm×35mm，DIN导轨安装，配可插拔弹簧端子（2.5mm²），便于快速部署。

环境适应性与可靠性

工作温度范围-40℃~+85℃，防护等级IP20（需配防护箱体），MTBF>100,000小时（IEC 61709）。

符合EN 61558-2-6、UL、VDE等国际认证，通过CE、RoHS、UL、VDE认证，确保安全与环保标准。

技术优势

高精度控制

适用于电机软启动（500kW+）、电渣重熔炉功率调节、风电变流器预充电控制、光伏逆变器直流侧保护等高压大电流场景。

在新能源领域，可保障风电变流器预充电稳定性；在特种设备中，支持高压电解电源及粒子加速器磁铁供电。

抗干扰与扩展性

采用MOSFET驱动电路，在强电磁环境下误触发率极低，适配ABB 5STP/IXYS MCO等高压晶闸管。

可选配CB18-FB光纤分配板（驱动6组SCR）及CB18-ALM故障报警单元，支持三相负载三桥臂或双桥臂控制。

节能与兼容性

通过脉冲触发模式减少谐波及射频干扰，适配楼宇管理系统（BMS）的0-10V控制输入。

支持三相三线负载连接，避免中性线电流，降低电压闪变影响。

应用场景

工业电力控制

电机软启动：通过精确控制启动电流，减少机械冲击，延长设备寿命。

电渣重熔炉功率调节：实现高精度温度控制，提升金属纯净度。

新能源领域

风电变流器预充电控制：确保变流器平稳启动，避免电网冲击。

光伏逆变器直流侧保护：防止直流侧过压，保护逆变器安全。

特种设备

高压电解电源：提供稳定的高压直流电源，支持电解工艺。

粒子加速器磁铁供电：实现高精度电流控制，确保加速器稳定运行。

安装与维护建议

安装规范

模块间最小间隔50mm，高压线距≥15mm（690V系统）。

控制线需用双绞屏蔽线（截面积≥1.5mm²），光纤弯曲半径>30mm。

建议配防护箱体提升IP等级，避免强电磁干扰源（距离>0.5米）。

维护与诊断

每季度用无水乙醇清洁光纤连接器，每年测量触发脉冲幅度（应≥5V）。

LED状态灯可指示电源状态（绿色）、同步信号丢失（红色闪烁）及过温预警（黄色）。

故障可通过诊断工具获取错误日志，支持远程监控与预测性维护。

选型

选型考量

需根据负载功率、电网电压及触发模式选择型号。480V/690V版本适配不同晶闸管堆（如SRC2000/RLS2000系列），需匹配栅极触发电流（1A）及门极电压（≥3V）。

防爆场景可参考ATEX认证型号，潮湿环境需加强密封处理。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
