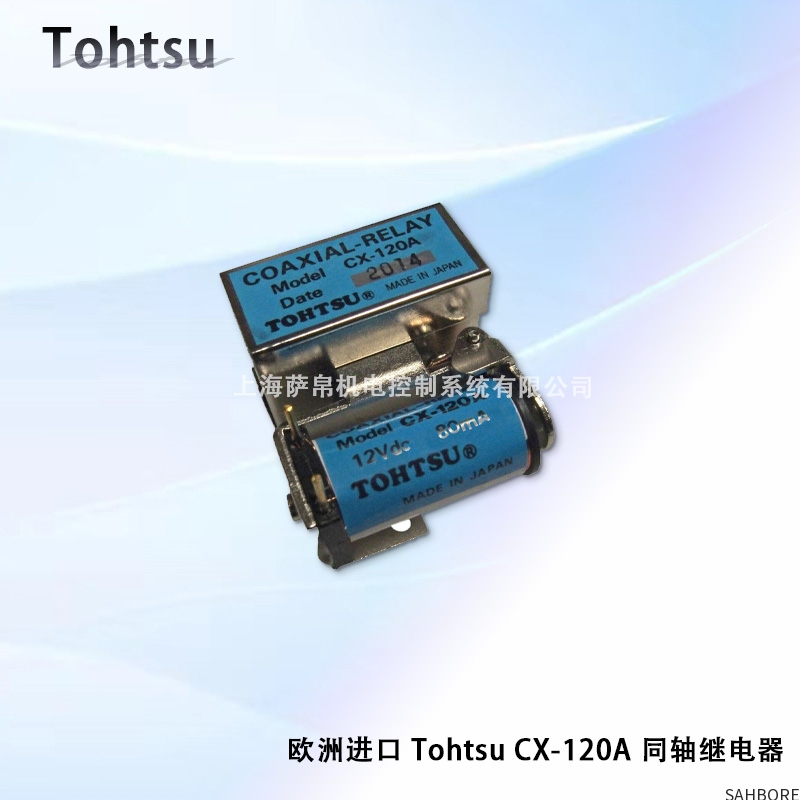

Tohtsu CX-120A 是日本东京通商（TOHTSU）生产的高频同轴继电器，专为射频信号切换设计，具备低插入损耗、高隔离度、快速切换及长寿命等特性，适用于通信、测控、自动化及国防电子等领域。以下是具体介绍：

一、核心特性

高频性能

工作频段：DC-18GHz（部分型号可达DC-1GHz），覆盖低频到微波频段。

插入损耗：典型值<0.5dB@6GHz，在1000MHz时为0.25dB，确保信号传输低损耗。

隔离度：>60dB@6GHz（触点断开时），有效抑制信号串扰。

快速切换

动作时间：<10ms（上升/下降时间），满足高频信号快速切换需求。

长寿命：机械寿命>1,000,000次，适合高频率操作场景。

电气参数

驱动电压：5VDC/12VDC（可选），适应不同电源条件。

触点形式：SPDT（单刀双掷），支持信号双向切换。

功率容量：30W（连续波），满足中等功率需求。

物理与接口

接口类型：SMA/N型可选，兼容常见射频连接器。

安装方式：M3螺钉固定（扭矩0.5N·m），避免壳体变形。

阻抗匹配：高频信号路径保持50Ω阻抗，减少反射。

二、典型应用场景

测试测量设备

矢量网络分析仪通道切换，确保测试精度。

频谱分析仪输入信号路由，支持多频段测试。

通信系统

基站天线切换，实现多频段信号覆盖。

卫星通信L/S/C波段信号选择，适应不同轨道需求。

国防电子

雷达系统信号路由，支持目标探测与跟踪。

电子对抗设备信号切换，提升系统灵活性。

医疗设备

MRI系统射频控制，确保成像质量。

核磁共振设备信号同步，提升诊断准确性。

三、安装与使用注意事项

机械安装

使用M3螺钉固定，扭矩控制在0.5N·m，避免壳体变形影响性能。

确保安装面平整，减少振动对继电器的影响。

电气连接

射频端口：按标记连接IN/OUT1/OUT2，保持50Ω阻抗匹配。

控制端：注意正负极标识，防止极性反接损坏线圈。

信号处理：高频信号路径需使用力矩扳手紧固射频接头，减少接触电阻。

维护与保养

清洁：定期用无水酒精清洁接口，防止氧化导致接触不良。

性能监测：定期检查插入损耗变化，确保信号传输质量。

寿命评估：记录切换次数，建议>10⁶次后更换继电器。

存储条件：温度15-35℃，湿度<70%RH，避免极端环境导致性能下降。

四、选型指南

频率上限：根据应用需求选择匹配的工作频段（如DC-18GHz或DC-1GHz）。

接口类型：优先选择SMA/N型接口，兼容常见射频设备。

功率容量：评估峰值功率需求，确保继电器功率容量≥系统最大功率。

特殊环境：若需密封或加固型号，需与供应商确认产品规格。
