产品介绍

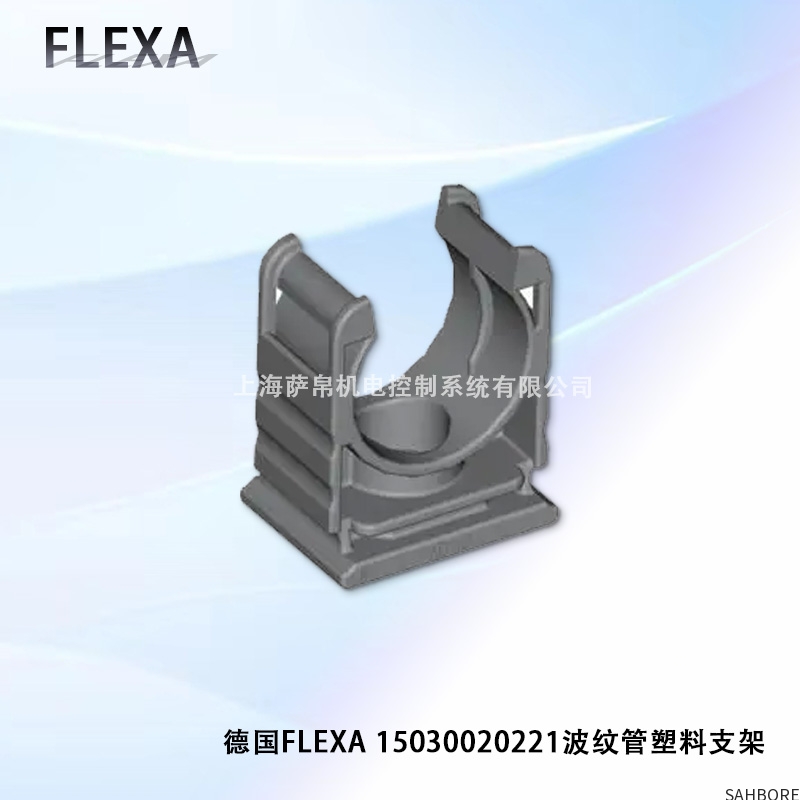

德国FLEXA 15030020221波纹管塑料支架是一款专为电缆、软管和波纹管的固定与引导而设计的工业配件。它属于电缆管理系统的关键组成部分，主要用于在机械设备、控制柜和自动化生产线中，对多根管线进行整齐的收纳、支撑和定向。该支架通过模块化的设计，为易受磨损、拉扯或扭曲的电缆和软管提供安全可靠的保护，确保设备运行的安全性与稳定性，同时提升整体布线的美观度和专业性。

功能特点

可靠的夹持与固定：该支架的核心功能是牢固地夹持住波纹管，防止其在设备运行过程中因振动或移动而松脱、摇晃，从而避免管线内部的电缆因过度弯折或摩擦而损坏。

灵活的模块化设计：通常采用标准的模块化结构，可以单个使用，也可以多个并排安装，轻松组成不同长度的支撑线路，以适应各种复杂的设备布局和管线走向需求。

便捷的安装与维护：设计上充分考虑安装的便利性，通常支持螺钉固定或导轨安装。其开合结构方便，使得管线的穿入、取出或后续增加都非常简便，极大地方便了设备的安装调试与日常维护。

优异的材料性能：采用高品质的工程塑料（如聚酰胺PA6、聚丙烯PP）制造，具备良好的机械强度、耐冲击性和韧性。同时，材料通常具有抗紫外线、耐油污、防腐蚀等特性，适用于苛刻的工业环境。

有效的应力消除与保护：通过将管线固定在支架上，可以精确控制其弯曲半径，有效分散连接点处的机械应力，防止管线在接头处发生过度弯折，从而延长电缆和软管的使用寿命。

选型指南

在选择FLEXA 15030020221波纹管支架时，需要重点关注以下几个与匹配性相关的参数：

适配波纹管外径：这是最重要的选型依据。该型号“15030020221”通常内含了其设计适用的波纹管公称外径范围（例如，可能对应Φ20mm或Φ22mm的波纹管）。必须确保您所使用的波纹管外径在其标称的夹持范围内。

安装方式：确认支架的固定方式，例如是使用中心螺钉孔固定，还是带有侧面的卡槽以便安装在DIN导轨上。这需要与您设备上的安装界面相匹配。

材料与颜色：根据应用环境选择适合的材料。例如，需要更高耐化学性或耐高温的场合，应确认其材料等级。常见的颜色为黑色或尼龙原色，也可能有其他颜色用于区分管线类型

空间布局：考虑安装位置的可用空间，确保支架的本体尺寸和所需的安装空间能够满足要求，并允许波纹管顺畅地进出。

技术参数

材质：高性能工程塑料，如聚酰胺（PA6）或聚丙烯（PP）

防护等级：支架本身不提供密封，但其固定作用有助于整个系统保持整洁，间接支持设备达到更高的IP防护等级。

耐温范围：工作温度范围在-40°C至+100°C之间，短时可能承受更高温度。

阻燃等级：符合UL 94 V-2或其他相关阻燃标准。

适配标准：设计用于匹配符合DIN标准或行业通用标准的波纹管。

应用领域

FLEXA波纹管塑料支架广泛应用于所有需要规范线缆和软管管理的工业领域，主要包括：

机械设备制造：用于数控机床、包装机械、塑料机械等，固定和引导设备移动部位的能源链（拖链）内的电缆与软管。

自动化与机器人技术：安装在工业机器人本体及周边设备上，为机器人的动态运动提供稳定可靠的管线支撑。

控制柜与电控系统：在控制柜内部或柜门上，用于规整和固定进出线部位的波纹管，提升电气安全与美观度。

输送系统：用于自动化生产线和输送线，管理沿线的传感器、执行器的电缆保护管。

汽车制造、食品包装等行业：在这些对设备清洁度和安全性要求高的领域，使用塑料支架可以有效避免金属摩擦产生的火花和碎屑，且易于清洁。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‍
