产品介绍

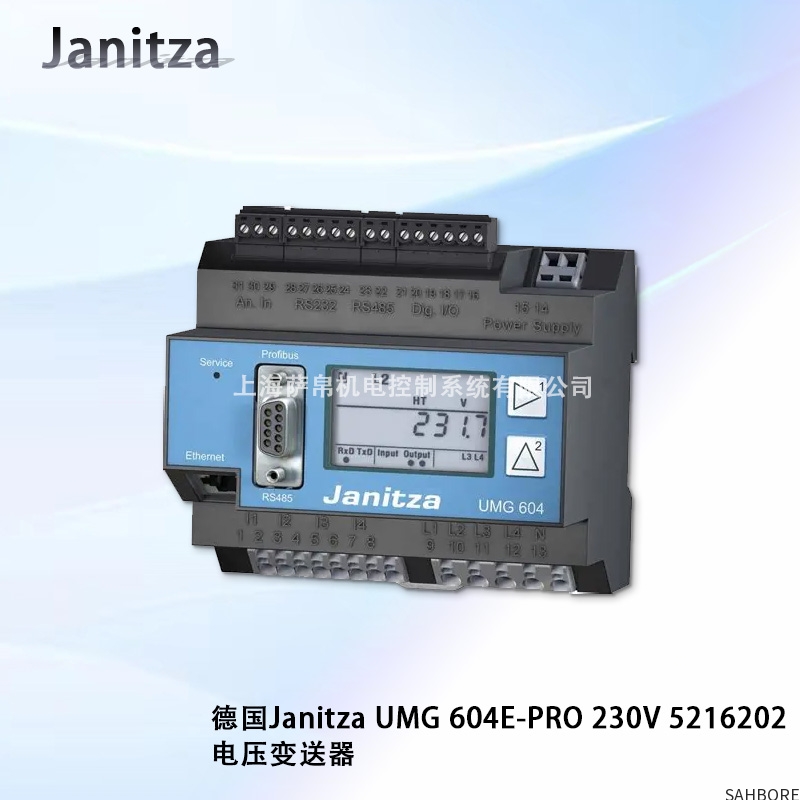

德国Janitza UMG 604E-PRO 230V是一款高性能、多功能的电网质量分析仪和电能管理系统。它不仅仅是一个简单的电压变送器，而是一个集数据测量、分析、记录和通信于一体的精密电子设备。该设备设计用于在低压电网中持续监测和分析全方位的电能参数，帮助用户优化能源效率、保障电网质量、诊断电气故障并实现成本的透明化。

功能特点

全面的参数测量：该设备能够精确测量所有关键的电气参数，包括电压、电流、功率（有功、无功、视在）、功率因数、频率、电能（消耗和反馈）以及谐波失真（总谐波失真THD，最高可达第50次谐波）。

专业的电网质量分析：它能够检测、记录并时间戳记各种电网扰动事件，如电压骤升/骤降、短时中断、快速电压变化和闪变，符合EN 50160等国际标准。

集成数据记录器：设备内置大容量内存，可以长期存储测量数据、电能值和事件记录，便于后续分析和生成报告。

多种通信接口：标配以太网接口，支持Modbus TCP协议，可轻松集成到楼宇管理系统或工业自动化网络中。此外，通常还提供其他可选接口，如RS-485。

清晰的可视化：设备正面配备一个大型图形显示屏，可以实时显示测量值、波形图、矢量图和谐波频谱，方便现场直接读取和分析。

230V直接供电：设计为直接接入230V工作电压，简化了安装接线。

选型指南

在选择UMG 604E-PRO时，需要考虑以下几点以确保其符合应用需求：

测量范围：确认其电压和电流的测量范围满足您的电网要求。电流测量通常需要通过外接电流互感器实现，需选择合适的互感器变比。

功能需求：明确您是需要基本的电能计量，还是深入的电网质量分析（如谐波、事件记录）。UMG 604E-PRO提供了全面的高级功能。

通信集成：确认其以太网通信和Modbus TCP协议与您现有的监控系统或能源管理系统兼容。

安装方式：该设备设计为导轨安装（符合DIN导轨标准），请确保配电柜内有足够的安装空间。

技术参数

电源电压：230 V AC

电压测量：通常支持3相+N（相电压），测量范围取决于设置。

电流测量：通过外接电流互感器，支持多种互感器类型和变比。

电能精度：通常达到0.5S级或更高，符合IEC 62053-22标准。

谐波分析：最高可达第50次谐波。

通信接口：以太网（Modbus TCP），通常可选配RS-485（Modbus RTU）。

标准认证：符合CE认证，并遵循相关IEC和EN标准。

应用领域

UMG 604E-PRO广泛应用于所有需要对电能质量和能源消耗进行精确监控与管理的场合，包括：

工业制造：监控生产线的能耗，分析设备启停对电网的冲击，诊断因谐波或电压暂降导致的设备停机问题。

商业建筑：作为能源管理系统的基础，进行成本分配、负载分析和能效优化。

数据中心：确保关键IT负载的供电质量，预防因电网问题导致的服务中断。

可再生能源系统：监测光伏逆变器等设备的并网电能质量。

公共设施与医院：对供电连续性要求极高的场所，进行持续的电网质量监测。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
