产品介绍

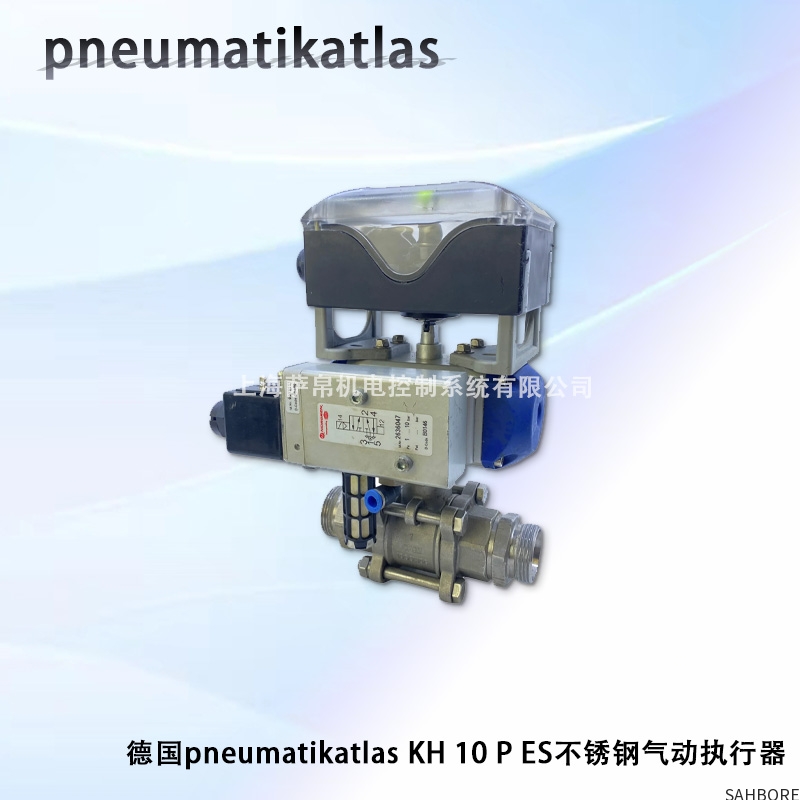

Pneumatikatlas KH 10 P ES 是德国 Pneumatikatlas 公司专为工业自动化设计的高性能气动执行器，采用全不锈钢材质（主体、活塞及关键部件），具备优异的耐腐蚀性和机械强度。其设计符合 DIN 3202-M3 标准，并通过 DVGW 认证（PN 5 / MOP 5），确保在天然气、液化气等易燃介质中的安全应用。该产品广泛应用于化工、制药、食品加工等对卫生和耐久性要求严苛的场景，同时满足极端环境下的稳定运行需求。

功能特点

耐腐蚀性与机械强度

主体材质为 316L 不锈钢，活塞及齿轮齿条采用铝或阳极氧化铝，密封件为 NBR（丁腈橡胶），可耐受水、油、压缩空气、弱酸弱碱及燃料等介质腐蚀。

适用于 G 1/2" - G 2" 口径管道，压力范围 0-190 bar，满足高压工况需求。

环境适应性

温度范围：标准型工作温度 -20℃至 +80℃，低温型（硅橡胶密封）可扩展至 -40℃，高温型（氟橡胶密封）可达 +150℃。

防爆认证：符合 ATEX 防爆标准（Ex II 2GD c 85°C），适用于爆炸性气体环境（如天然气、液化气）。

控制与安全性

动作寿命：≥50,000 次循环，减少维护频率，降低全生命周期成本。

行程微调：支持 ±4° 行程微调，确保阀门开度精确控制，适用于流量调节场景。

双作用/单作用设计：双作用型通过正反气压驱动，单作用型内置弹簧复位，断电时自动关闭，提升安全性。

模块化与扩展性

支持电磁阀控制（开关型）或加装电气阀门定位器（调节型），实现 4-20mA 信号调节流量。

提供机械式限位开关（阀门开/关状态信号）或智能位置传感器（4-20mA 信号反馈），适配 PLC 或 DCS 系统。

选型指南

介质适配性

强腐蚀性介质（如浓硫酸、海水）：选 316L 不锈钢阀体 + 氟橡胶密封。

高温蒸汽：选硬质合金阀芯 + 石墨密封。

食品级应用：确认材质符合 FDA 标准，避免污染。

压力与温度范围

高压工况（>100 bar）：优先选 KH 212P 等高压系列，KH 10 P ES 适用压力上限为 190 bar。

低温环境（-40℃以下）：需定制硅橡胶密封圈，防止硬化泄漏。

安装与接口

接口尺寸：G 1/2" - G 2"，需与阀门或管道法兰匹配。

安装方式：支持水平/垂直安装，但需避免沉积物影响活塞运动。

防爆与附件

适用于 Zone 1/Zone 2 危险区域，需选配 ATEX 认证电磁阀和防爆接线盒。

紧急情况下可通过手轮手动启闭阀门，确保系统可控性。

技术参数

公称直径：20 mm（G 1/2" - G 2" 可选）。

公称压力：190 bar。

工作温度：-20℃至 +80℃（标准型），低温型 -40℃，高温型 +150℃。

防护等级：IP65（防尘防水）。

控制压力：2-8 bar（双作用/单作用）。

材质：316L 不锈钢、铝、NBR 密封。

认证：ATEX、DVGW、DIN 3202-M3。

总长：约 250 mm。

高度：180 mm。

重量：约 3.5 kg（不锈钢材质）。

连接方式：螺纹连接（G 1/2" - G 2"）或法兰连接（需定制）。

产品尺寸

紧凑设计：总长约 250 mm，高度 180 mm，重量 3.5 kg，便于安装于空间受限的场景。

接口兼容性：支持 G 1/2" - G 2" 螺纹连接或定制法兰连接，适配多数阀门和管道系统。

应用领域

石油化工：驱动球阀控制原油、天然气管道的流量，或调节反应釜进料阀门。

制药与食品加工：316L 不锈钢材质符合卫生标准，用于洁净车间阀门自动化，避免交叉污染。

水处理：调节加药系统阀门开度，精确控制消毒剂投放量。

能源与核电：蒸汽管道阀门控制，或核电站安全壳隔离阀驱动。
