产品概述

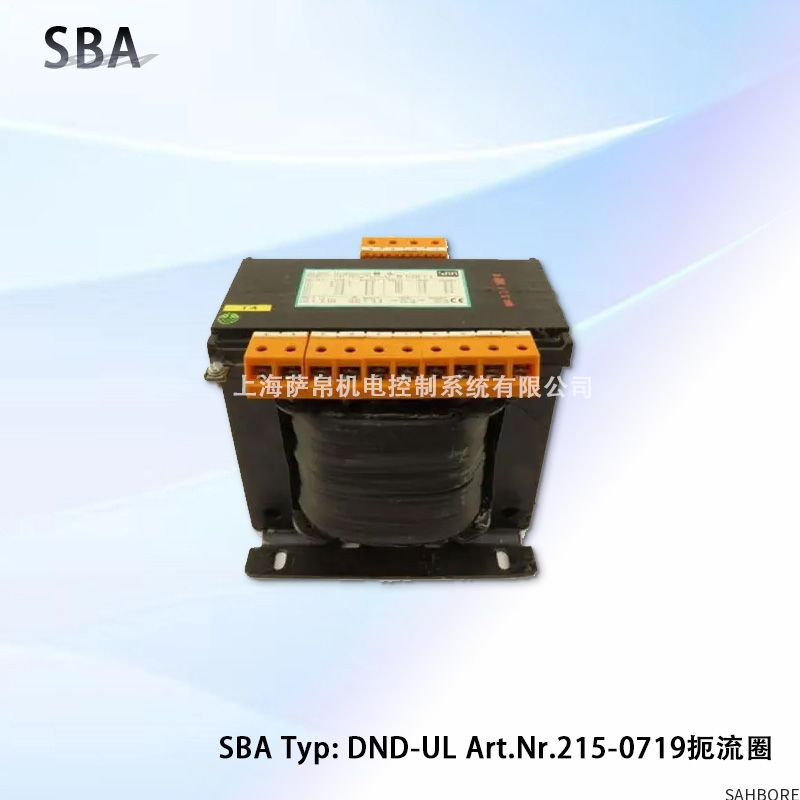

SBA Typ: DND-UL Art.Nr.215-0719 是一款工业用的输出扼流圈，也常被称为电机扼流圈或dv/dt滤波器。它是变频器和三相交流电机之间连接的重要保护组件，主要用于改善电机的工作条件，延长其使用寿命。

核心功能与工作原理

主要作用： 保护电机免受由变频器产生的有害影响。现代变频器采用脉冲宽度调制技术来控制电机速度，这会产生很高的电压变化率和高频谐波。这些因素会对电机的绝缘系统造成压力，导致过早老化甚至损坏。

工作原理： 扼流圈本质上是一个电感器。它对于快速变化的电流具有阻抗作用。将其串联在变频器的输出端和电机之间，可以有效地：

平滑电压尖峰： 抑制PWM脉冲带来的过高电压尖峰，降低电压变化率，从而减轻对电机绝缘的冲击。

限制谐波电流： 平滑输出电流波形，减少高频谐波分量，使电机运行更平稳，发热更少。

降低电缆充电电流： 在长电缆传输中，电缆本身的电容效应会与变频器输出相互作用，产生额外的电流应力。扼流圈可以抑制这种效应。

设计与结构特点

铁芯材料： 通常采用高品质的铁氧体或硅钢片制成，以确保在高频下仍有良好的电感特性且铁损较低。

绕组： 使用高纯度铜线绕制，具有较低的直流电阻，以减少自身功率损耗和温升。

绝缘与封装： 采用高绝缘等级的漆包线和绝缘材料，整体经过真空浸漆处理，具有良好的防潮、防震和散热性能，适合在恶劣的工业环境中长期稳定工作。

安装方式： 设计为紧凑型结构，通常可直接安装在控制柜内的标准导轨上，安装方便。

应用场景

这款输出扼流圈广泛应用于使用变频器驱动三相异步电机的场合，特别是在以下情况中尤为重要：

电机与变频器距离较远时（电缆长度超过一定标准，50米）。

使用绝缘等级较低的标准电机（非专用变频电机）。

脉冲频率较高的变频器系统。

需要降低电机运行噪音和温升的场合。

对系统可靠性和设备寿命要求极高的领域，如物料输送、风机水泵、加工机械等。

优势总结

延长电机寿命： 有效保护电机绝缘，防止因电压尖峰和过热导致的早期故障。

提高系统可靠性： 减少因电机损坏造成的停机时间，提升整个驱动系统的稳定性。

改善电磁兼容性： 减少高频谐波对外界和其他设备的干扰。

投资回报率高： 以相对较低的成本，显著提高价格更高的电机的使用寿命，性价比极高。
