一、产品介绍

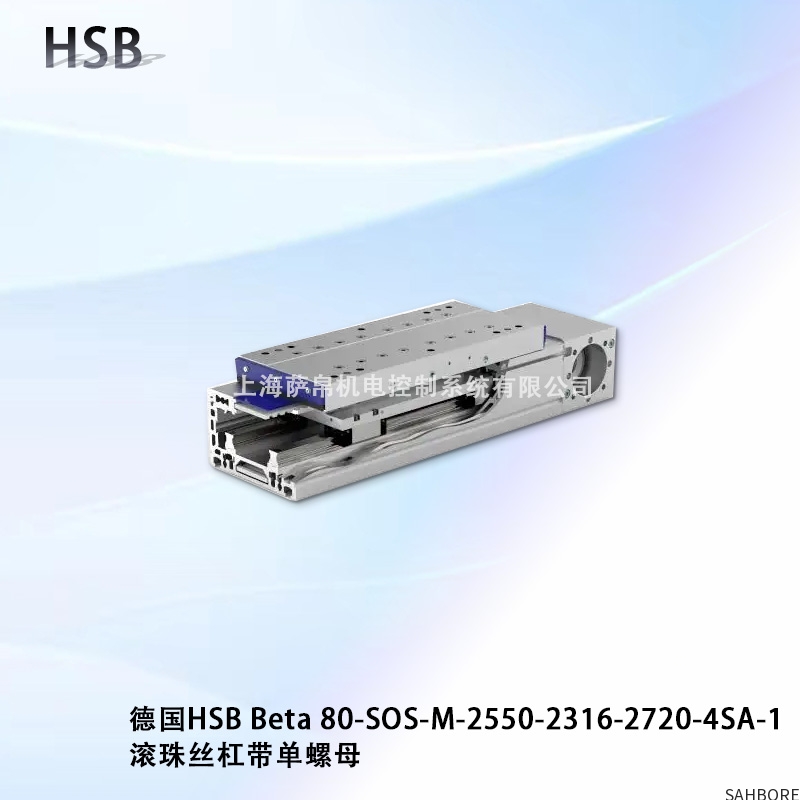

德国HSB Beta系列滚珠丝杠是高端传动领域的标杆产品，专为高精度、高刚性、长寿命的工业应用设计。型号80-SOS-M-2550-2316-2720-4SA-1的滚珠丝杠采用单螺母结构，结合高精度研磨工艺与优质材料，具备卓越的传动效率和稳定性。其核心优势在于通过滚珠循环系统减少摩擦，实现低噪音、高速度的直线运动，广泛应用于数控机床、自动化设备、精密加工中心等需要高精度定位的场景。

二、功能特点

高精度传动

采用预紧单螺母设计，消除轴向间隙，实现反向间隙趋近于零，确保定位精度达到±0.005mm/300mm，重复定位精度±0.003mm。

滚珠与丝杠、螺母的接触点经优化设计，传动效率高达90%以上，显著降低能耗。

高刚性结构

丝杠轴直径80mm，导程25mm，结合大直径设计，抗弯刚度提升30%，可承受高轴向负载（动态载荷达50kN，静态载荷达80kN）。

螺母与丝杠的配合间隙通过精密研磨控制，避免运行中的振动与变形。

长寿命与低维护

滚珠循环系统采用耐磨损材料，配合优质润滑脂，寿命可达20,000小时以上（连续运行）。

单螺母结构简化安装与维护流程，降低停机时间。

低噪音运行

滚珠与轨道的接触角优化为45°，减少运行中的冲击与噪音，噪音水平低于65dB（A），适合对环境噪音敏感的场景。

环境适应性

防护等级达IP65（需选配密封件），可防尘、防轻微液体喷溅，适应车间、实验室等复杂环境。

工作温度范围-20℃至+80℃，满足极端工况需求。

三、选型指南

负载与转速需求

动态负载：根据设备运行中的最大轴向力选择型号，本型号动态载荷50kN，适合重载加工中心、压机等场景。

转速：最高允许转速3000rpm，需结合导程（25mm）计算线速度，确保不超过材料极限。

精度等级

提供C0（超精密）、C1（高精密）、C3（标准精密）等级，本型号默认C1级，适用于数控机床、半导体设备等高精度场景。

导程选择

导程25mm平衡了速度与精度，适合需要中等速度（如1m/s）与高精度的应用。若需更高速度，可考虑更大导程型号。

预紧方式

单螺母预紧结构已内置轴向预紧力，无需额外调整，简化安装流程。若需更高刚性，可定制双螺母型号。

环境适配

潮湿或腐蚀性环境：选配不锈钢材质丝杠或特殊涂层（如镀铬、氮化处理）。

高温环境：选用耐高温润滑脂（工作温度上限提升至120℃）。

四、技术参数

型号：Beta 80-SOS-M-2550-2316-2720-4SA-1

丝杠直径：80mm

导程：25mm

精度等级：C1（ISO 3408-3标准）

动态载荷：50kN

静态载荷：80kN

最高转速：3000rpm

传动效率：≥90%

反向间隙：≤0.005mm（预紧后）

工作温度：-20℃至+80℃（标准润滑脂）

防护等级：IP65（选配）

润滑方式：脂润滑（可选油润滑）

五、产品尺寸

丝杠总长：2720mm（含两端加工段）

有效行程：2550mm（根据型号后缀“2550”确定）

螺母长度：2316mm（含安装法兰与端盖）

丝杠直径：80mm（轴径）

螺母外径：160mm（标准型，含法兰）

六、应用领域

数控机床：用于X/Y/Z轴传动，实现高精度切削与定位。

自动化设备：在机器人、装配线中传递动力，确保运动平稳性。

精密加工中心：适用于模具制造、航空航天零件加工等高精度场景。

医疗设备：在CT扫描仪、激光切割机中实现微米级定位。

半导体制造：用于光刻机、晶圆传输系统，满足无尘室环境要求。

科研仪器：在天文望远镜、粒子加速器中实现超精密运动控制。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‍
