一、产品定位

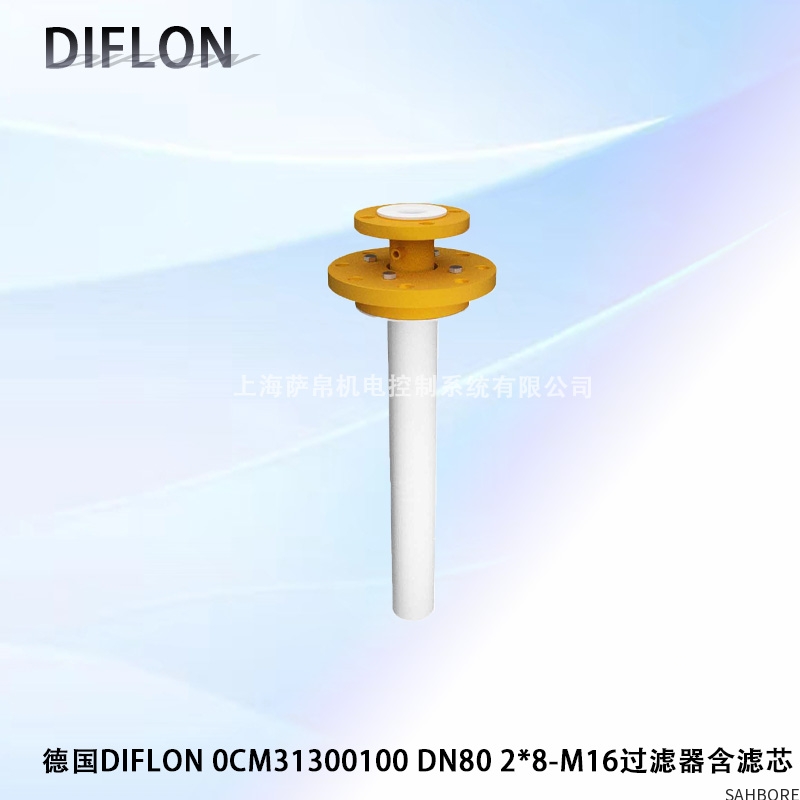

DIFLON 0CM31300100 DN80过滤器是专为船舶及工业海水系统设计的Y形流道过滤器，核心功能为拦截海水中的固体杂质（如贝壳、海藻、泥沙），保护下游设备（如海水泵、冷却器、管道阀门）免受磨损和堵塞。产品符合DNV GL、LR等船级社认证标准，适用于高盐雾、高湿度、高振动的船舶环境。

二、功能特点

高效过滤与拦截

滤网精度：默认100微米，可定制50-500微米梯度滤网（如50+10微米复合滤网），拦截效率≥99%（≥100微米颗粒）。

大流量设计：额定流量100m³/h（PN16工况下），压损仅0.08MPa，支持2台并联提升至200m³/h。

抗冲击流速：滤网抗冲击流速≤3m/s，1.6MPa压力下变形量<0.5mm，确保长期稳定性。

耐腐蚀与长寿命

主体材质：采用316L不锈钢，表面电解抛光处理，耐海水Cl⁻腐蚀性能提升50%。

滤网材质：316L不锈钢编织工艺，可选哈氏合金（C4）滤网（适用于强酸强碱环境）或特氟龙涂层滤网（降低粘附性）。

设计寿命：在常规工况下，滤网使用寿命可达3-5年。

快拆结构与易维护

卡箍连接：DN80以下采用卡箍连接端盖，滤网更换时间缩短至10-15分钟，维护成本比篮式过滤器降低50%。

在线排污：底部DN25排污口支持手动/电动排污阀，每周开启1次（1-2分钟），避免停机清理，年维护费用节省约2万元（以中型船舶为例）。

智能控制：可选配电动排污阀和压差传感器，当压差≥0.15MPa时自动触发排污，适用于无人值守场景（如自动化货舱冷却系统）。

环境适应性

温度范围：-40℃至425℃，适用于极端气候条件。

压力等级：支持PN10（1.0MPa，低压海水系统）和PN16（1.6MPa，高压场景如甲板消防水系统）。

介质兼容性：可处理含腐蚀性介质（如海水+化学药剂）或粘稠介质（如高含沙量海水）。

三、选型指南

根据工况选择滤网精度

常规海水过滤：选用100微米滤网，平衡过滤效率与压损。

反渗透膜前端保护：定制50微米滤网（需注意压损增幅，5微米滤网压损可达0.3MPa）。

强腐蚀环境：升级为哈氏合金滤网，延长寿命至3-5年。

高粘度介质：增加滤网表面特氟龙涂层或配备电加热套防止杂质板结。

根据系统压力选择压力等级

低压系统（如日用淡水冷却）：选择PN10（1.0MPa）。

高压系统（如甲板消防水系统）：选择PN16（1.6MPa）。

根据自动化需求选配附件

压差传感器：实时监测滤网堵塞情况，压差≥0.15MPa时触发报警或自动排污。

电动排污阀：支持远程控制，减少人工操作。

保护套管：防止机械损伤，延长过滤器寿命。

接线盒：简化现场布线，提供IP65防护。

四、技术参数

公称通径：DN80（80mm）

压力等级：PN10（1.0MPa）/PN16（1.6MPa）

设计温度：-40℃至425℃

滤网材质：316L不锈钢（可选哈氏合金）

过滤精度：50-500微米（默认100微米）

额定流量：100m³/h（PN16工况下）

压损特性：额定流量下压力损失≤0.1MPa

连接方式：法兰连接（符合GB/T 9119标准）

排污口规格：DN25（支持手动/电动排污阀）

产品尺寸：总长度480mm，高度350mm，法兰外径335mm，重量约65kg（含316L不锈钢滤网）。

五、应用领域

液压系统： 用于注塑机、压机、工程机械、机床的液压站进油、回油或压力油路过滤。

润滑系统： 用于大型齿轮箱、轴承、涡轮机等设备的集中润滑系统。

燃油系统： 用于发电机组、锅炉的燃油预处理。

工艺过程： 用于化学工业、钢板加工等领域的冷却液或工艺介质过滤。
