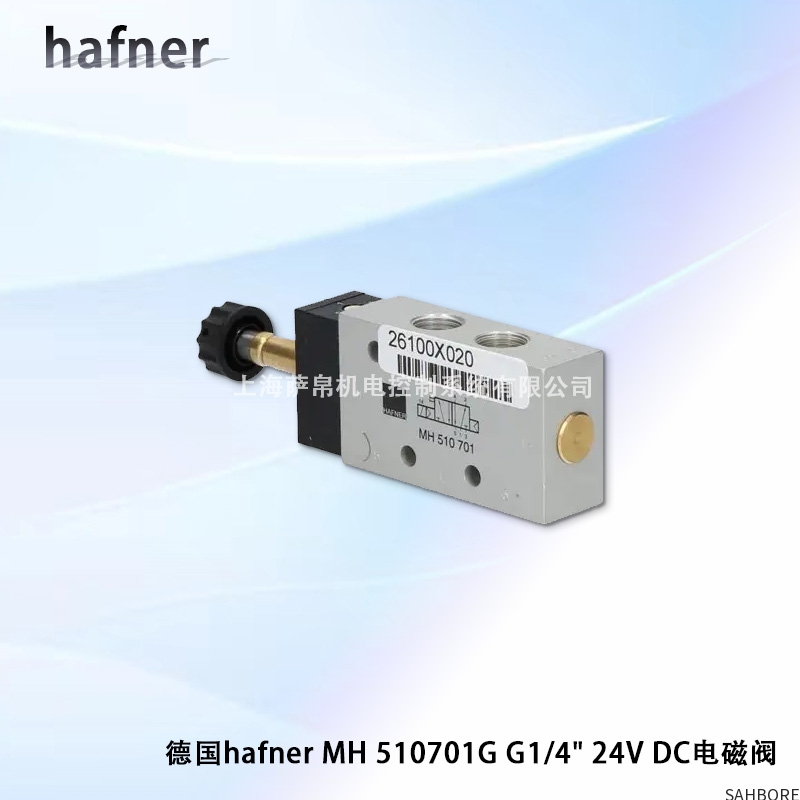

德国Hafner MH 510701G G1/4" 24V DC电磁阀产品介绍

德国Hafner MH 510701G G1/4" 24V DC是一款高性能的直动式或先导式电磁阀，专为精确控制气动或液压流体的通断而设计。其型号编码包含了其关键特性，代表了德国在流体控制领域的高精度和可靠性。

产品介绍

Hafner是德国知名的专业电磁阀制造商，以其产品的高质量、长寿命和卓越性能而著称。型号“MH 510701G”是该产品的特定代码，“G1/4"”明确表示其接口尺寸为四分之一英寸的英制管螺纹，这是一种非常通用的接口规格。“24V DC”指明了其线圈的工作电压为直流24伏，这是工业自动化领域中最常见和最安全的控制电压之一。该电磁阀通过通电和断电来控制阀芯的移动，从而开启或关闭流路。

功能特点

高可靠性与长寿命：采用优质材料（如 brass 阀体、不锈钢弹簧、特种密封材料）和精密制造工艺，确保阀门在频繁切换和长期运行下仍能保持卓越的密封性和响应速度，使用寿命长达数百万次。

低功耗设计：直流24V供电使其具有功耗低、发热量小的优点，特别适合需要长期通电或由PLC等低压控制系统直接驱动的场合，安全且节能。

快速响应：优化的电磁回路和机械结构确保了极快的开启和关闭响应时间，能够满足高速自动化流程的控制需求。

广泛流体兼容性：根据阀体内密封材料的不同（如NBR、FKM、EPDM），该型号可以兼容多种介质，包括压缩空气、水、轻油、液压油等。用户需根据具体流体选择相应的密封材质版本。

强劲驱动力与高压力范围：无论是直动式还是先导式结构，Hafner电磁阀都设计为能够在从真空到较高压差的广泛压力范围内可靠工作，启动压差要求低。

多种功能选项：通常可提供多种线圈防护等级（如IP65）、手动操作功能（带手动 override 按钮）、不同的接线方式（如带导线、DIN插座式）等，以适应不同的安装和环境需求。

符合国际标准：产品通常具备CE、RoHS等认证，确保其安全性和环保性。

选型指南

在选择此电磁阀时，必须确认以下关键参数与您的应用完全匹配：

接口尺寸与类型：确认“G1/4"”接口（英制管螺纹）与您的管路系统匹配。还需注意是内螺纹还是外螺纹。

电压与电源类型：必须确保供电为直流24V (24V DC)。电压错误会立即烧毁线圈。同时需确认线圈的功率（瓦数），以选择容量合适的电源。

流体介质：这是至关重要的。确认阀门与您要控制的流体（是空气、水还是油？）兼容。密封材料是关键：对于空气和水，NBR（丁腈橡胶）是标准配置；对于油类或高温流体，可能需要FKM（氟橡胶）。

压力范围：确认您系统的最小和最大工作压力是否在该阀门的额定压力范围内。特别是先导式电磁阀有最低启动压差要求。

功能类型：通常是常闭（NC）型，即断电时关闭，通电时打开。确认这是您需要的功能。

流量要求：根据您的系统流量需求，确认阀门的流量系数（Cv值或Kv值）是否足够，以避免产生过大的压降。

环境条件：如果阀门安装在潮湿、多尘或户外环境，应选择高防护等级（如IP65）的线圈。

技术参数

类型：电磁操作的方向控制阀

功能：通常为常闭（NC）。

接口尺寸：G1/4" (BSPP 英制管螺纹)。

工作电压：24 V DC (±10%)。

功耗：通常为2.2 。

压力范围： 0 to 16 bar （用于空气）

流体温度：通常介于 -5°C 至 +80°C （取决于密封材料）。

环境温度：通常 -5°C 至 +50°C。

防护等级：标准线圈通常为IP65（防尘防水射流）。

密封材料：标准配置通常为NBR（丁腈橡胶），用于空气和水。

应用领域

这款电磁阀因其可靠性和通用性，被广泛应用于各种工业自动化和流体控制场景：

工业自动化：控制气动夹具、气缸、真空吸盘等执行元件的动作。

制冷与空调系统：控制制冷剂的通断。

医疗设备：分析仪器、牙科椅等设备的流体控制。

汽车制造与测试：用于控制各种测试台架的气路或油路。

包装机械：控制包装机的气动系统。

水处理系统：自动反冲洗过滤器的控制。

灌溉系统：自动控制水流的通断。
