产品概述

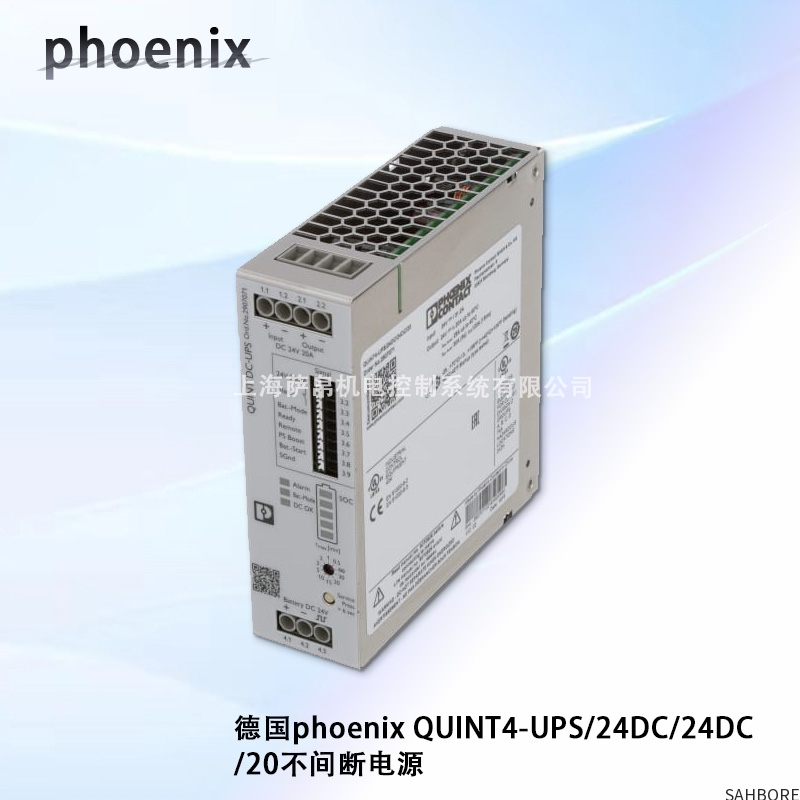

QUINT4-UPS/24DC/24DC/20是菲尼克斯电气（Phoenix Contact）推出的24V DC不间断电源，专为工业环境设计，采用IQ Technology智能电池管理技术，可无缝集成到现有工业网络中。该产品通过DIN导轨安装，支持24V DC输入/输出，额定输出电流为20A，充电电流为5A，确保在市电故障时为关键负载提供持续、稳定的电力供应。

功能特点

高可用性设计

IQ Technology电池管理系统：实时监测电池健康状态（SOH）和充电状态（SOC），自动识别电池类型（如VRLA、VRLA-WTR、Li-ion），优化充电曲线，延长电池寿命。

SFB Technology（选择性熔断技术）：在过载或短路时，选择性触发微型断路器，确保并联负载持续运行，避免系统瘫痪。

动态触发阈值：输入电压动态调整范围>1V/100ms，适应复杂电网环境。

灵活的通信接口

支持PROFINET、EtherNet/IP、EtherCAT®、USB（Modbus/RTU）等多种通信协议，可轻松集成到工业自动化系统中，实现远程监控和故障诊断。

提供LED状态指示灯（绿色：DC OK；黄色：电池模式；红色：报警），直观显示设备运行状态。

高防护等级与耐用性

IP20防护等级（封闭控制柜内可达IP54），适应恶劣工业环境。

工作温度范围：-25°C至70°C（>60°C时需降额使用），存储温度范围：-40°C至85°C。

抗振动与冲击：符合IEC 60068-2-27标准，可承受18ms、30g的冲击。

高效节能

典型效率：≥97%，降低能源损耗。

空载功耗：≤3W，减少待机能耗。

技术参数

输入参数

额定电压：24V DC

输入范围：18V DC至30V DC

最大介电强度：35V DC（防反极性保护）

冲击电流：≤8A（≤4ms）

输出参数

额定电压：24V DC（市电供电时：Uin-0.4V DC；电池模式时：19V DC至28V DC）

输出电流：20A（静态提升25A，动态提升30A/5s）

输出功率：480W（静态提升600W，动态提升720W/5s）

切换时间：0ms（无缝切换）

电池管理

充电电流：5A（可组态）

充电结束电压：25V DC至32V DC（温度补偿）

深度放电保护：19.2V DC

电池类型支持：VRLA、VRLA-WTR、Li-ion

最大容量：135Ah（标称容量3Ah至100Ah）

产品尺寸与安装

尺寸（宽×高×深）：66mm×130mm×125mm（不含备用端子）

安装方式：DIN导轨安装（符合EN 60715标准），支持并排安装（水平间距0mm，垂直间距50mm）。

接线方式：螺钉连接，支持实心线（0.2mm²至6mm²）和柔性线（0.2mm²至4mm²）。

应用领域

工业自动化：为PLC、传感器、执行器等关键设备提供不间断电力保障。

过程控制：确保DCS、SCADA系统在电网波动时稳定运行。

能源管理：适用于太阳能、风能等可再生能源系统的电力调节。

交通运输：为轨道交通、船舶等领域的信号系统、通信设备供电。
