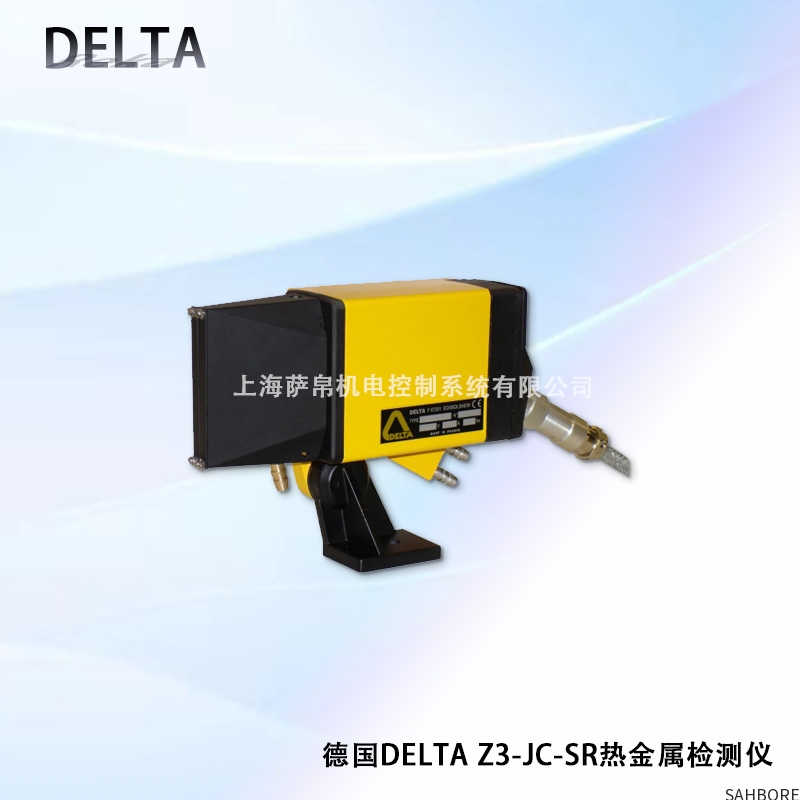

德国DELTA Z3-JC-SR热金属检测器

德国DELTA是一家在工业自动化传感器领域，特别是在热金属检测器（HMD）和特殊光电传感器方面享有全球声誉的专业制造商。Z3系列是其经典产品线，而Z3-JC-SR 是该系列中一款高性能、多功能的具体型号，专为严苛的工业环境设计，用于检测高温物体的存在、位置和温度。

一、 产品介绍

DELTA Z3-JC-SR是一款坚固型红外热金属检测器。它的核心功能是非接触式地探测发热的金属物体（如钢坯、棒材、管材、铸件、锻件等），并通过开关量信号（继电器或固态输出）将检测结果传输给控制系统（如PLC），从而用于触发后续动作，如自动喷印、分类、计数、启停 conveyor 或位置控制。

二、 功能特点

卓越的可靠性与环境适应性：

采用高品质元器件和坚固的金属外壳，具备极高的抗振动、抗冲击能力，能够承受冶金、铸造等场合的极端机械应力和高温环境。

出色的抗光学干扰能力是DELTA HMD的核心优势。通过特殊的光学滤波技术和智能电路，它能有效抑制背景中的炉火、炽热炉壁、阳光以及水蒸气、灰尘的干扰，只对运动中的热工件做出准确响应，极大减少了误触发。

极高的温度灵敏度与检测距离：

能够探测低至约 350°C 甚至更低温的热金属，并对高达 1500°C 以上的高温物体有良好的响应。

检测距离远，Z3-JC-SR 的典型检测距离可达数十米，使其能够安全地安装在远离高温轧制线或输送线的地方。

直观的调试与诊断功能：

设备通常配备多圈电位器和双色LED状态指示灯（电源/信号）。

红灯常亮表示检测到热金属，绿灯常亮表示待机状态。通过LED的明暗变化，可以非常直观地在现场进行调试和诊断，快速设定最佳的检测阈值，无需专用工具。

灵活的安装与调节：

提供万向节或支架安装方式，允许在水平和垂直方向进行大范围的角度微调，确保光束精确对准被测物体。

坚固的不锈钢外壳和一体化水冷套（或可选配空气吹扫接口）设计，能有效应对安装位置的高温辐射和粉尘，保证传感器内部元件冷却和镜片清洁，延长使用寿命。

多种输出选项：

通常提供继电器触点输出或固态（PNP/NPN）输出，兼容不同的控制系统。输出延迟时间可调，以适应不同的应用速度。

三、 选型指南

选择此检测器时，需确认以下关键参数与应用匹配：

检测温度范围： 确认您需要检测的工件温度是否在该传感器的灵敏范围内。

检测距离： 根据安装位置到被测工件的实际距离进行选择。

环境条件： 确认安装环境的最高环境温度、是否存在大量水汽、灰尘或强烈背景辐射（炉火），Z3-JC-SR的优势正在于此。

冷却方式： 根据安装位置的环境温度，决定是否需要水冷套（高温区域必须）或仅需空气吹扫（中低温区域用于保持镜片清洁）。

输出信号类型： 确认您的PLC或控制系统所需的输入信号类型（继电器干接点、PNP还是NPN）。

镜头视角： 根据被测物体的尺寸和距离，选择合适的视角以确保可靠检测。

四、 主要技术参数

型号： Z3-JC-SR

检测原理： 红外探测

光谱范围： 短波红外

检测温度： 约 350°C ... >1500°C

检测距离： 可达 20-40米

响应时间： < 1 ms （毫秒级）

输出方式： 通常为1路继电器转换触点（如：1 CO）或固态输出

环境温度： 带水冷套时，壳体可承受 > 100°C 的高环境温度

保护等级： 通常高达 IP67 （防尘防水）

供电电压： 典型的通用电源，如 24 V DC 或 110/230 V AC

五、 应用领域

DELTA Z3-JC-SR热金属检测器是重工业，特别是冶金和金属加工行业中不可或缺的“眼睛”，广泛应用于：

钢铁工业： 连铸坯的出坯跟踪、热轧线上钢坯/带钢的头尾检测、飞剪控制、卷取机区域的带钢定位。

轧管与型材生产： 检测轧制中的钢管或型材的位置，用于自动锯切、排序和打包。

锻造与铸造： 在锻造生产线中检测锻件的位置，控制机器人上下料；在铸造线检测铸件的通过。

玻璃与陶瓷行业： 检测刚从熔炉中出来的高温玻璃瓶罐或陶瓷制品。

水泥行业： 检测回转窑内熟料的位置和温度。
