一、 产品介绍

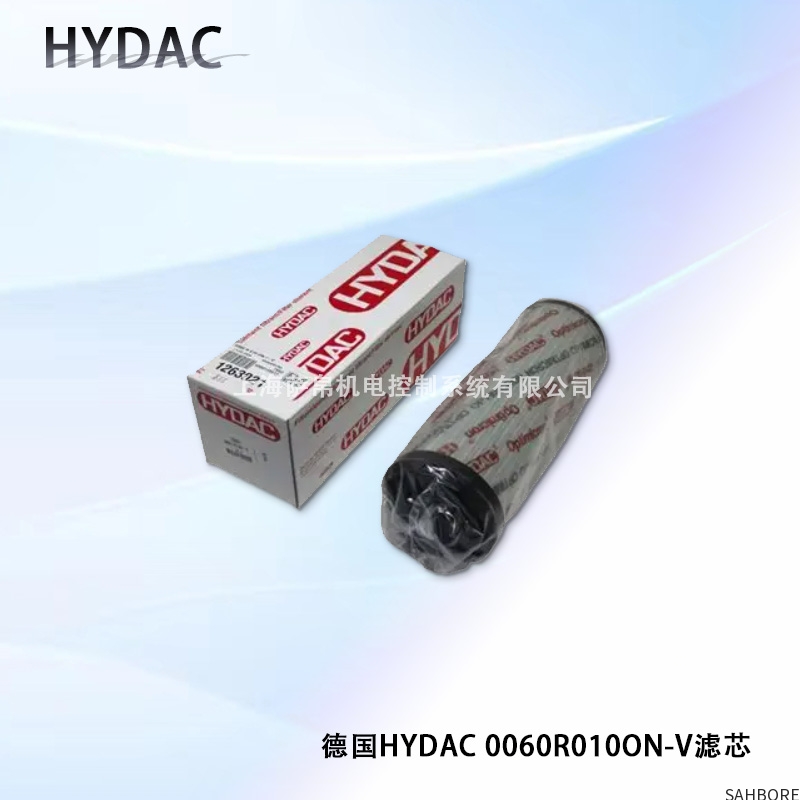

HYDAC 0060R0100N-V是一款用于液压油路压力管路上的高压滤芯。它属于HYDAC的RECIPLEAT 系列，该系列采用星形折叠（Star Fold）结构的滤材，以其出色的过滤效率、纳污容量和结构强度而闻名。

这款滤芯设计用于安装在液压系统的压力油路中，用于捕获工作中产生的金属磨损颗粒、密封件碎片、灰尘等污染物，保护下游的液压泵、阀、油缸等精密元件免受污染磨损，确保整个液压系统稳定、可靠、长效地运行。

二、 功能特点

高性能过滤介质：

采用玻璃纤维复合材料，经过特殊树脂浸渍处理，具有高的过滤精度和颗粒捕捉效率。

采用“星形”折叠工艺，在有限的体积内提供了巨大的过滤面积，从而保证了低流动阻力和高的纳污容量，延长了滤芯的使用寿命。

优异的结构强度：

作为压力滤芯，其内部有坚固的支撑管（通常是金属材质），两端盖采用金属件，并通过特殊工艺（如钎焊）与滤材牢固结合。这确保了滤芯能承受较高的压差和液压系统的压力冲击，防止滤材被压溃或结构损坏。

可靠的密封性能：

滤芯顶端通常装有优质丁腈橡胶（NBR）或氟橡胶（FKM）材质的密封圈，确保在安装后与滤壳之间形成完美密封，防止未经过滤的油液旁通，保证过滤效果。

良好的兼容性：

滤材和密封材料与石油基液压油、水乙二醇、合成液压油（酯类）等常见液压介质具有良好的兼容性。

符合国际标准：

该滤芯的尺寸性能和过滤性能符合ISO标准，可以安装在符合相应标准的HYDAC滤壳以及其他品牌的兼容滤壳中。

三、 选型指南

选择此滤芯或替代品时，必须确认以下关键参数与您的系统完全匹配：

过滤精度 (Absolute)： 型号中的“010”通常表示其绝对过滤精度为10微米(μm)。这是最重要的参数，决定了它能捕获多小的颗粒。

安装尺寸： 必须确认滤芯的高度、外径以及密封圈的接口型式与您设备上现有的滤筒（滤壳）完全匹配。

工作压力： 确认滤芯的额定工作压力（通常很高，例如400bar以上）满足您系统的最大工作压力要求。

流量： 确保所选精度的滤芯其额定流量大于您系统通过该过滤器的最大流量。

介质与油温： 确认滤材和密封材料与您系统的液压油类型以及正常工作温度范围兼容。

四、 主要技术参数

型号： 0060R0100N-V

系列： RECIPLEAT® (R)

过滤精度： 10 μm (绝对精度)

最大工作压力： 高达 420 bar

耐压差： 高达 5 bar

五、 更换与安装

更换周期： 不建议固定时间更换，应根据滤芯压差指示器（发讯器）的报警（通常是红色指示弹出或电气信号触发）或定期油液污染度检测结果来决定是否更换。

安装步骤：

停机并卸除系统压力。

清洁滤壳区域，防止污染物进入系统。

取出旧滤芯，并彻底清洁滤壳内部。

在新滤芯的密封圈上涂抹干净的液压油。

将新滤芯小心地放入滤壳，确保安装到位，密封圈正确压紧。

盖好端盖并按规定扭矩拧紧。

启动系统后，稍作循环并检查是否泄漏。

六、 应用领域

HYDAC 0060R0100N-V滤芯广泛应用于各种工业领域的液压系统压力过滤，例如：

机床与压机： 注塑机、冲压机、加工中心的液压站。

冶金设备： 连铸机、轧钢机、高炉液压系统。

工程机械： 挖掘机、起重机、盾构机的液压系统。

电力能源： 风电齿轮箱液压控制系统、电厂涡轮机控制系统。

船舶与港口机械： 甲板机械、舵机、港口吊机的液压系统。

‍对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
