一、 产品介绍

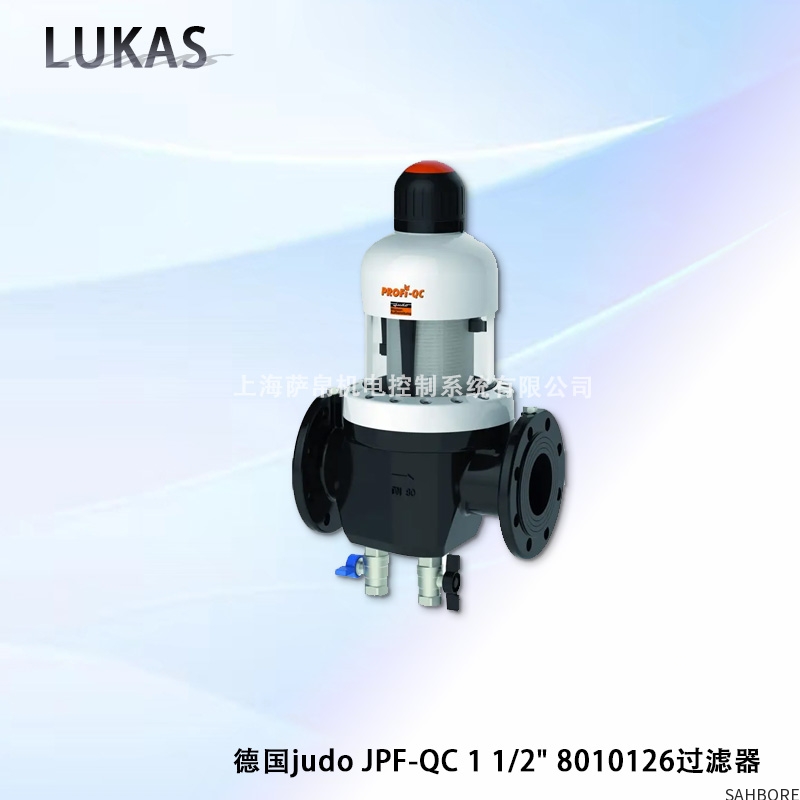

德国JUDO JPF-QC11/2" (产品编号: 8010126) 是一款高性能的篮式过滤器，广泛应用于供暖、制冷、太阳能以及工业水处理等闭式循环水系统中。JUDO是水处理领域的知名德国品牌，以其精湛的工艺、可靠的质量和创新的设计著称。

这款过滤器的核心功能是机械过滤，通过内置的过滤篮来捕获和去除循环水体中的固体杂质，如铁锈、水垢、泥沙、管道碎屑等，从而有效保护系统中的精密设备（如水泵、换热器、阀门、锅炉等）免受磨损和堵塞，确保整个系统高效、稳定地运行。

二、 功能特点

高效过滤： 内置高精度过滤篮（常见精度可选，如800μm），能有效拦截系统中的机械杂质，保持水质清洁。

大污物容量： 篮式结构设计提供了较大的污物容纳空间，延长了清洗周期，减少了维护频率。

旁通功能（可选）： 部分型号可能配备旁通阀。当滤网因污物积聚造成堵塞导致压差增大时，旁通阀会自动打开，确保水流不会中断，为系统提供不间断保护。

排污阀接口： 过滤器底部通常标配排污阀接口，用户可以方便地连接手动或自动排污阀，实现不停机快速排污，维护非常便捷。

优质材料： 阀体通常采用黄铜制造，坚固耐用，耐腐蚀；过滤篮多为不锈钢材质，不易生锈，使用寿命长。

工作压力高： 设计能够承受较高的系统工作压力（通常可达10 bar或16 bar），适用于多数闭式循环系统。

三、 选型指南

选择该过滤器时，需考虑以下关键因素：

接口尺寸： 1 1/2" 是该过滤器的公称通径（DN40），必须与您的管道尺寸匹配。

连接方式： 确认连接方式为内螺纹（G螺纹） 还是外螺纹，以及螺纹标准（如BSPP、BSPT）。通常为内螺纹（F端口）。

过滤精度： 确认内置过滤篮的网孔大小（单位μm或目），应根据系统保护要求和杂质情况选择。标准配置通常为800μm，但也可选择其他精度。

工作压力与温度： 确保过滤器的最大允许工作压力（PN）和温度范围覆盖您系统的工况。

功能选项： 根据需求决定是否需要带旁通阀的型号，以及是否需要同时选购排污阀。

四、 主要技术参数

型号： JPF-QC11/2"

产品编号： 8010126

公称通径： DN 40

接口尺寸： 1 1/2" （英制管螺纹）

过滤精度： 通常标准配置为800 μm

最大工作压力： 通常为 10 bar (PN10) 或 16 bar (PN16)

最高工作温度： 通常可达 100°C 以上（取决于密封材料）

阀体材质： 黄铜

滤篮材质： 不锈钢

密封材料： EPDM或NBR（标准水温应用）

五、 安装与维护

安装位置： 通常安装在系统的回水管路上，水泵入口前，这是保护水泵的最佳位置。安装时请注意阀体上标注的水流方向箭头，务必正确安装。

安装支撑： 对于较大尺寸的过滤器，需确保管道有适当的支撑，避免应力作用在过滤器上。

维护： 定期通过过滤器下方的排污阀进行排污。当系统性能下降或压差增大时，需打开过滤器清洗或更换内部的过滤篮。

首次运行： 系统初次运行或维修后，应冲洗管道，并打开排污阀排出初期的大量杂质，以免过滤器迅速堵塞。

六、 应用领域

该过滤器是闭式循环水系统的“守护神”，广泛应用于：

供暖系统： 保护燃气锅炉、循环泵、换热器。

制冷和空调系统（HVAC）： 保护冷水机组、冷冻泵、冷却塔。

太阳能热力系统： 保护太阳能泵和控制系统。

工业冷却循环系统： 保护生产设备、冷却装置。

地源热泵系统： 保护热泵机组和循环水泵。

‍对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‍
