一、 产品介绍

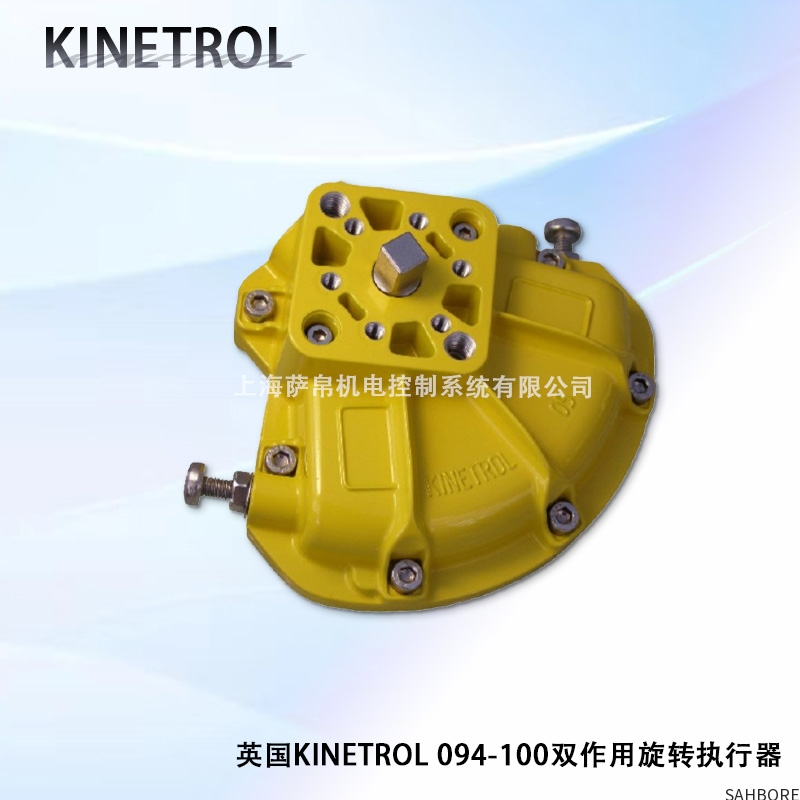

英国KINETROL 094-100双作用旋转执行器是KINETROL公司生产的一款高性能叶片式气动旋转执行器。该产品采用独特的无齿轮设计理念，通过精密的叶片机构将气压能转换为精确的旋转运动。执行器型号中的"094"代表产品系列，"100"表示标准的100度旋转角度，这款执行器以其卓越的可靠性、精确的控制性能和长使用寿命而著称，适用于各种工业自动化应用场景。

二、 功能特点

双作用工作原理：通过两个气口交替进排气实现双向旋转运动，在两个运动方向都能提供稳定的扭矩输出

无齿轮设计：采用独特的叶片式结构，消除了传统齿轮传动存在的背隙问题，确保定位精确性

紧凑高扭矩：在相对紧凑的外形尺寸下提供较高的扭矩输出，空间利用率优异

精密角度控制：提供精确的100度旋转角度，并可配备可调式终端挡块进行微调

长使用寿命：核心部件采用硬化钢制造，具有优异的耐磨性和抗冲击能力

维护简便：模块化设计，无需特殊工具即可进行现场维护和部件更换

多种安装方式：提供多种安装选项和输出轴配置，适应不同的应用需求

三、 选型指南

选择该执行器时需要考虑以下因素：

扭矩要求：根据负载需求确定所需的扭矩值，并考虑安全系数

工作压力：确认工厂气源压力是否在执行器额定工作压力范围内

旋转角度：100度标准角度是否满足应用需求，或需要选择其他角度型号

气源接口：根据气管规格选择合适的气口尺寸和螺纹标准

环境条件：考虑温度、湿度、腐蚀性环境等对执行器材料和密封的影响

控制要求：是否需要配套的电磁阀、限位开关或定位器等附件

安装空间：评估可用安装空间是否满足执行器的外形尺寸要求

四、 技术参数

类型：叶片式双作用旋转执行器

系列型号：094系列

旋转角度：标准100度（可选其他角度）

工作压力：标准2-8 bar，最大可达10 bar

气源接口：标准G1/4" BSPP内螺纹

工作温度：-20°C至+80°C（标准型）

材料构造：阳极氧化铝合金壳体，硬化钢内部组件

密封材料：采用氟橡胶等高性能密封材料

润滑要求：预润滑，无需额外添加润滑油

五、 应用领域

工业阀门控制：广泛应用于球阀、蝶阀、旋塞阀的自动化控制

物料处理：用于输送系统中的挡板、分流器、闸门的控制

包装机械：在包装设备中实现产品的转向、分拣和定位

汽车制造：应用于焊接夹具、输送线控制和装配设备

食品饮料：适用于卫生要求较高的加工设备中的运动控制

航空航天：在飞机装配和地面支持设备中执行精确的运动控制

能源行业：用于石油、天然气、电力等行业的过程控制设备

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
