一、 产品介绍

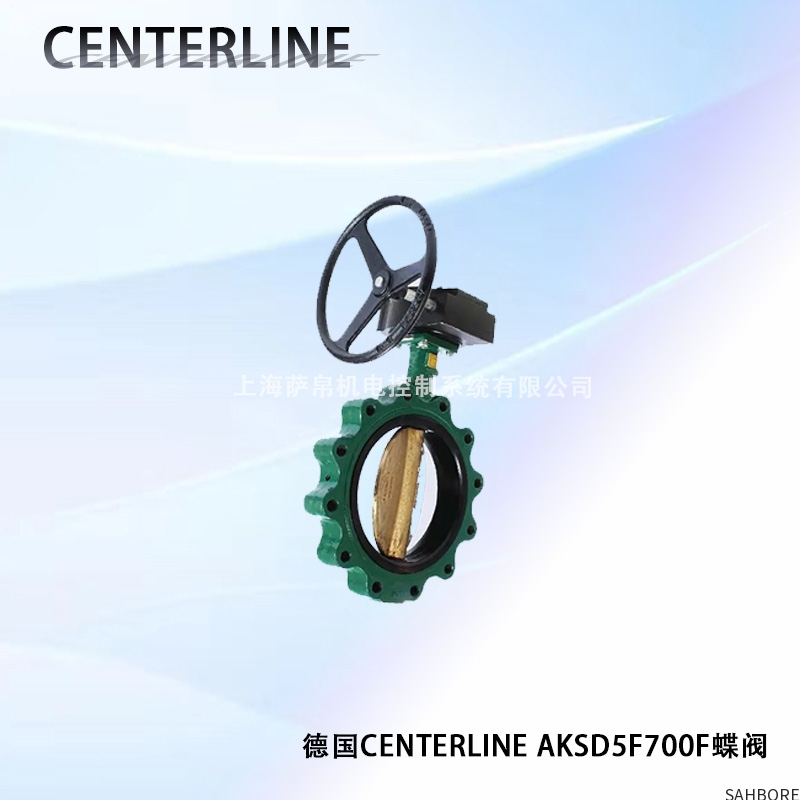

德国CENTERLINE AKSD5F700F 是一款高性能的气动执行器驱动的对夹式蝶阀。该产品隶属于CENTERLINE（中线）品牌，以其坚固的设计、可靠的性能和出色的密封技术广泛应用于工业过程控制领域。它通过将高品质的蝶阀阀体与一个集成的气动执行器相结合，实现了对管道中介质（液体、气体、浆料）流体的快速切断或调节控制。其设计符合严格的工业标准，适用于要求自动化和高可靠性的工况。

二、 功能特点

紧凑轻便的设计：采用对夹式连接和蝶阀本身的结构优势，使得整个阀门结构长度短、重量轻、安装空间小，便于在紧凑的管道布局中安装和维护。

出色的密封性能：阀座通常采用高品质的弹性材料（如EPDM、NBR、FKM等），与蝶板形成紧密的软密封，确保在关闭状态下实现极低的泄漏率，甚至达到零泄漏，满足严格的切断要求。

低流阻与高流通能力：当阀门处于全开状态时，蝶板与介质流动方向平行，对流体的阻碍非常小，因此流阻低，压力损失小，特别适用于大流量的应用场合。

快速启闭与气动驱动：配备双作用或单作用（弹簧复位）气动执行器，只需通过切换气路信号即可实现阀门的快速开启和关闭（通常只需数秒），响应迅速，便于实现远程自动控制和程序逻辑控制（PLC）。

耐腐蚀与宽泛适用性：阀体材质通常为球墨铸铁、碳钢或不锈钢，并可根据介质特性选择不同的阀座和密封材料，从而适用于水、蒸汽、油品、腐蚀性化学品以及各种浆料。

双向流动与安装灵活性：在大多数情况下，该蝶阀支持介质的双向流动，安装时无需严格区分介质的流入方向，为管道设计和安装提供了便利。执行器上通常配有可视化的位置指示器，可远距离判断阀门的开闭状态。

三、 选型指南

在选择此蝶阀时，需综合考虑以下关键因素以确保其适用性：

口径（DN）：型号中的“700”很可能代表阀门的公称通径为DN700（即700毫米）。这是选型的首要参数，必须与管道尺寸匹配。

压力等级（PN）：确认阀门的公称压力等级（如PN10、PN16）是否大于管道系统可能出现的最大工作压力。

介质兼容性：根据流体的化学性质、温度和颗粒物含量，至关重要地选择合适的阀体材质（如GGG40球墨铸铁、CF8不锈钢）和阀座/密封材质（如EPDM用于水、NBR用于油、FKM用于高温或化学品）。

执行器类型：

双作用执行器：气开气关，需要双向气源控制。失去气源时，阀门将保持在最后的位置。

单作用执行器（弹簧复位）：失气时，弹簧会驱动阀门到预定的安全位置（全开或全关），适用于故障安全型应用。

控制附件：根据控制需求，选配电磁阀、限位开关、定位器或气源处理三联件等。

连接标准：对夹式连接需确认法兰标准（如DIN、ANSI、JIS）是否与管道法兰匹配。

四、 技术参数

类型：气动对夹式蝶阀

公称通径 (DN)：700 mm

公称压力 (PN)：常见为 PN10 或 PN16

阀体材料：常见为球墨铸铁 (如GGG40)，表面环氧涂层 (典型)

阀板材料：通常为球墨铸铁或不锈钢 (如CF8)

驱动方式：气动执行器 (双作用或单作用弹簧复位)

气源压力： 4 - 7 bar

工作温度：取决于阀座材料，EPDM约 -20°C 至 +120°C，FKM可达 +180°C

连接方式：对夹式连接，符合 DIN、ISO 或 ANSI 法兰标准

五、 应用领域

这款大口径气动蝶阀广泛应用于需要自动化流量控制的中低压工业管道系统：

水处理行业：用于原水、清水、污水、中水等管路的通断控制。

暖通空调 (HVAC)：在区域供暖、制冷系统的水路中作为调节和切断阀。

电力行业：用于电厂冷却水循环系统。

化工与过程工业：处理各种工艺水、温和的化学品浆料。

食品与制药：采用不锈钢阀体和合规密封材料后，可用于卫生级要求不极高的场合。

冶金与矿山：用于矿浆、粉尘输送系统的流量控制。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
