产品介绍

德国KUEBLER（库伯勒）05.B8141-0是一款高精度增量式旋转编码器，专为工业自动化设计，广泛应用于需要精确位置反馈的场景。其核心功能是通过光学技术将机械旋转转换为电信号，提供高达5000脉冲/转（PPR）的分辨率，确保运动控制系统的测量精度。该编码器具备IP65防护等级，可在恶劣环境下稳定运行，同时支持TTL和HTL两种电气信号输出，兼容主流PLC和伺服驱动器。

功能特点

1. 高分辨率与精度：

• 采用先进光学技术，分辨率达5000 PPR，支持2/4倍频技术，可进一步提升至20000 PPR，满足高精度定位需求。

• 增量式输出（A/B/Z相），Z相为单圈脉冲，用于参考点定位。

2. 环境适应性强：

• IP65防护等级：防尘防水，适应潮湿、粉尘等恶劣环境。

• 工作温度范围：-20°C至+85°C（部分型号支持更高温度），适合极端工况。

3. 灵活的电气输出：

• 支持TTL（5V）和HTL（11-30V）信号输出，兼容不同电压需求的控制系统。

• 提供参数定制（如分辨率、输出类型）及特殊机械结构设计，满足个性化需求。

4. 可靠性与耐用性：

• 铝合金外壳（可选不锈钢），抗冲击、防腐蚀。

• 最大转速12000 RPM，轴径支持6mm、10mm、12mm等规格，适配不同传动轴。

选型指南

1. 分辨率需求：

• 根据应用精度要求选择分辨率（如5000 PPR或通过倍频提升至20000 PPR）。

2. 输出信号类型：

• TTL信号适用于低电压控制系统（如5V PLC）。

• HTL信号适用于高电压或长距离传输（如24V伺服驱动器）。

3. 环境适应性：

• 潮湿或粉尘环境：优先选择IP65防护等级。

• 高温环境：确认工作温度范围（如-20°C至+85°C）。

4. 机械安装方式：

• 根据设备空间选择轴径（6mm、10mm、12mm）和连接器类型（如5/8引脚DIN连接器）。

技术参数

• 供电电压：

• TTL：4.5-5.5V

• HTL：11-30V

• 分辨率：5000 PPR（可倍频至20000 PPR）

• 输出信号：TTL/HTL（A/B/Z相）

• 防护等级：IP65

• 工作温度：-20°C至+85°C

• 外壳材质：铝合金（可选不锈钢）

• 最大转速：12000 RPM

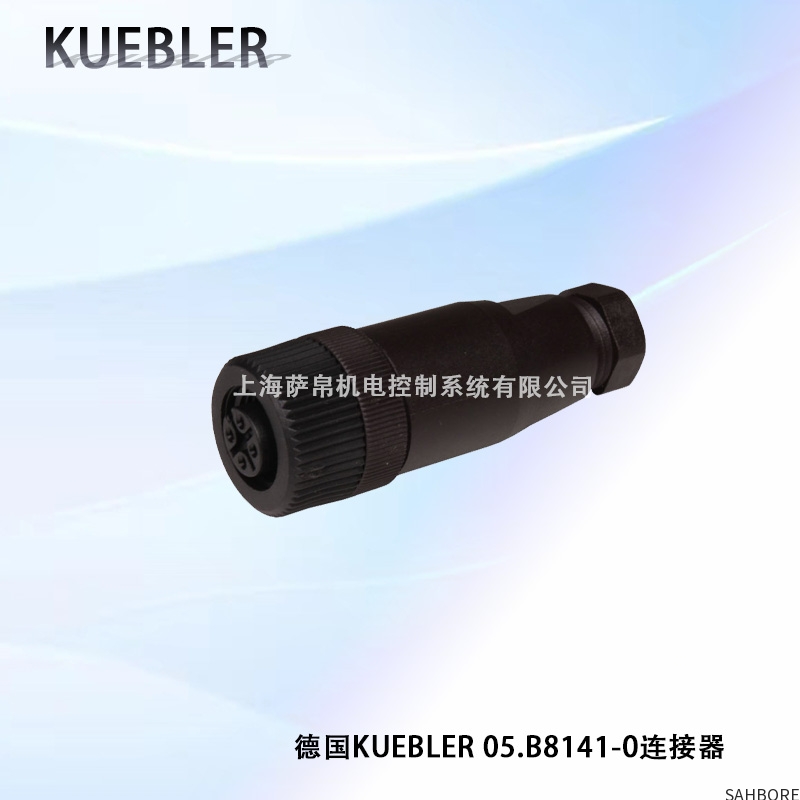

• 连接器类型：5/8引脚DIN连接器

• 直径：约58mm（标准型号）

• 长度：依安装方式而定，通常为60-100mm

• 轴径：支持6mm、10mm、12mm等规格

产品尺寸

• 直径：约58mm（标准型号）

• 长度：60-100mm（依安装方式而定）

• 轴径：6mm、10mm、12mm（适配不同传动轴）

• 连接器：5/8引脚DIN连接器，支持快速插拔。

应用领域

1. 机器人自动化：

• 用于机器人关节和移动设备的精确控制，提升运动轨迹精度。

2. 包装机械：

• 实时监测输送带速度，确保包装定位准确性。

3. CNC机床：

• 提供机床主轴和进给轴的位置反馈，优化加工精度和表面质量。

4. 升降设备：

• 在电梯和升降机中监测楼层位置，增强运行安全性。

5. 能源与化工：

• 应用于风力发电机组和化工管道，监控旋转速度和阀门开度。
