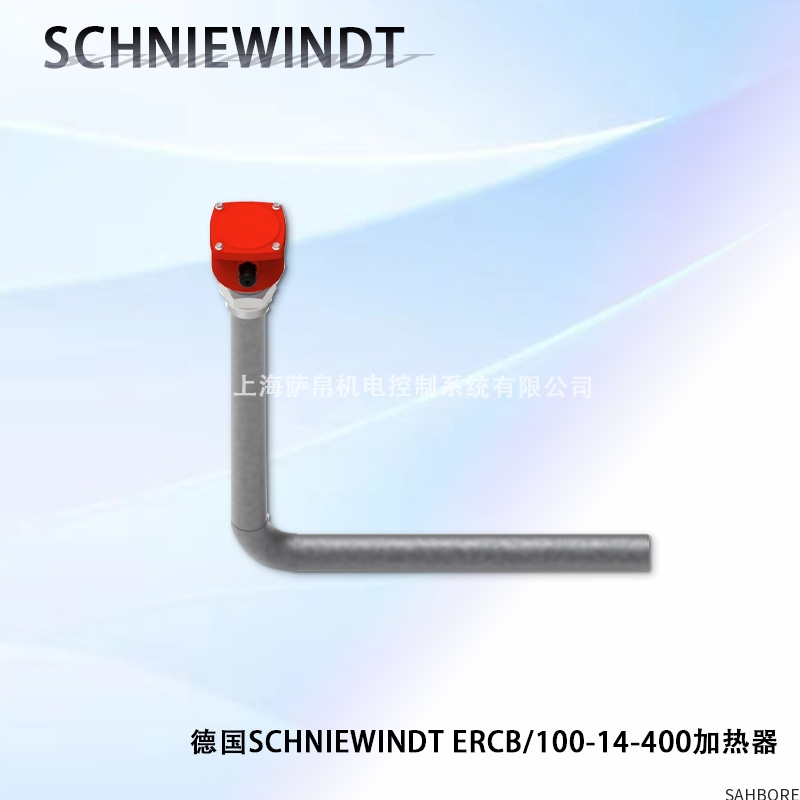

德国SCHNIEWINDT ERCB/100-14-400加热器
❤ 收藏

德国SCHNIEWINDT ERCB/100-14-400加热器

一、产品定位与核心功能

德国SCHNIEWINDT ERCB/100-14-400加热器是一款专为工业环境设计的高性能电加热设备，属于管状加热器（Cartridge Heater）系列。其核心功能是通过电能转化为热能，为模具、容器、管道或机械设备提供局部或整体加热，确保工艺流程在稳定温度下运行。典型应用场景包括塑料成型、金属热处理、食品加工、化工反应釜加热等对温度控制精度要求较高的工业领域。

二、技术特性与性能优势

  1. 高效加热与快速响应

    • 功率密度高：额定功率400W，配合100mm加热长度，单位面积热输出强，可快速提升被加热物体温度。例如，在塑料注射模具中，该加热器能在数秒内将模具型腔加热至设定温度，缩短生产周期。

    • 材料优化：加热元件采用镍铬合金（NiCr），具有高电阻率和耐高温特性，表面负荷可达5-10W/cm²，确保长期稳定运行。

    • 绝缘性能：加热管外层包裹氧化镁（MgO）绝缘粉，耐压强度≥2000V，防止漏电风险，保障操作安全。

  2. 精准温度控制

    • 直径适配性：加热管直径14mm，可匹配标准模具加热孔（如Φ14.2mm），通过过盈配合实现良好热传导。

    • 温度均匀性：加热管表面温度偏差≤±5℃，避免局部过热或欠热，提升产品质量。例如，在金属淬火工艺中，均匀加热可防止工件变形或开裂。

    • 可选温控附件：支持外接热电偶（如K型、J型）或PT100温度传感器，配合PID控制器实现闭环温度控制，精度达±1℃。

  3. 耐用性与可靠性

    • 防护等级：IP65防护等级，防尘防水，适应潮湿、油污或腐蚀性环境。例如，在食品加工设备中，该加热器可耐受清洗剂冲洗，延长使用寿命。

    • 耐振动设计：加热管采用无缝不锈钢（如304或316L）外壳，抗机械振动和热冲击，适合移动设备或振动工况。

    • 寿命长：在额定电压下连续工作寿命≥10,000小时，减少更换频率，降低维护成本。

  4. 灵活安装与扩展性

    • 引线配置：标配200mm耐高温硅胶电缆（耐温200℃），支持定制长度和接头类型（如M12螺纹、快速插头），简化现场接线。

    • 多管组合：可通过并联或串联方式连接多支加热器，满足大功率加热需求。例如，在化工反应釜中，4支ERCB/100-14-400并联可实现1600W总功率。

    • 定制化服务：支持非标尺寸、功率和电压定制（如220V/380V），适配特殊设备或电压系统。

三、典型应用场景

  1. 塑料加工行业

    • 注塑模具加热：为模具型腔提供均匀热源，防止塑料熔体冷却过快导致缩孔或裂纹。

    • 挤出机料筒加热：通过多区段加热控制物料温度，确保挤出产品尺寸稳定。

  2. 金属热处理

    • 淬火炉加热：快速升温至淬火温度（如850℃），配合油冷或水冷实现工件硬化。

    • 退火炉保温：维持金属在特定温度范围（如500-700℃），消除内应力，改善加工性能。

  3. 食品加工与包装

    • 巧克力调温：精确控制巧克力熔化温度（40-45℃），防止油脂分离或结晶。

    • 包装机热封：为封口模具加热，确保包装材料（如PE、PP）熔合牢固，防止漏气。

  4. 化工与制药行业

    • 反应釜加热：通过夹套或盘管加热反应物料，促进化学反应速率，提高产率。

    • 蒸馏塔再沸器：为塔底液体提供热源，实现气液分离，提升产品纯度。

四、选型指南与关键参数

  1. 功率匹配

    • 根据被加热物体质量、比热容和升温速度要求计算所需功率。例如，加热10kg铝块（比热容0.88kJ/kg·℃）从20℃升至200℃需功率：
      P=tm⋅c⋅ΔT（t为时间，单位秒），若要求10分钟内完成，则 P≈2.6kW，需选择多支加热器组合。

  2. 电压与电流

    • 确认现场供电电压（如220V单相或380V三相），避免电压不匹配导致加热器损坏。

    • 计算工作电流：I=UP，例如400W/220V加热器电流约1.82A，需确保线路载流量充足。

  3. 安装尺寸

    • 测量模具或设备加热孔直径和深度，选择匹配的加热管长度和直径。例如，若加热孔深度为120mm，可选ERCB/100-14-400（加热长度100mm）并预留20mm引线空间。

  4. 环境适应性

    • 若工作环境存在腐蚀性气体（如氯气、硫化氢），需选择316L不锈钢外壳或特殊涂层加热器。

    • 在高温环境（如>300℃）中，需配置冷却风扇或水冷套管，防止加热器过热损坏。

五、维护与安全注意事项

  1. 定期检查

    • 每季度检查加热器表面是否有积碳、氧化或裂纹，及时清理或更换损坏部件。

    • 测量绝缘电阻（≥1MΩ），确保电气安全。

  2. 安全操作

    • 禁止空烧（无负载运行），防止加热管过热熔断。

    • 安装过载保护装置（如熔断器、热继电器），避免电流过大引发火灾。

  3. 存储条件

    • 未使用时，将加热器存放在干燥、通风环境中，避免受潮或机械损伤。


‍对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‍
