一、产品概述

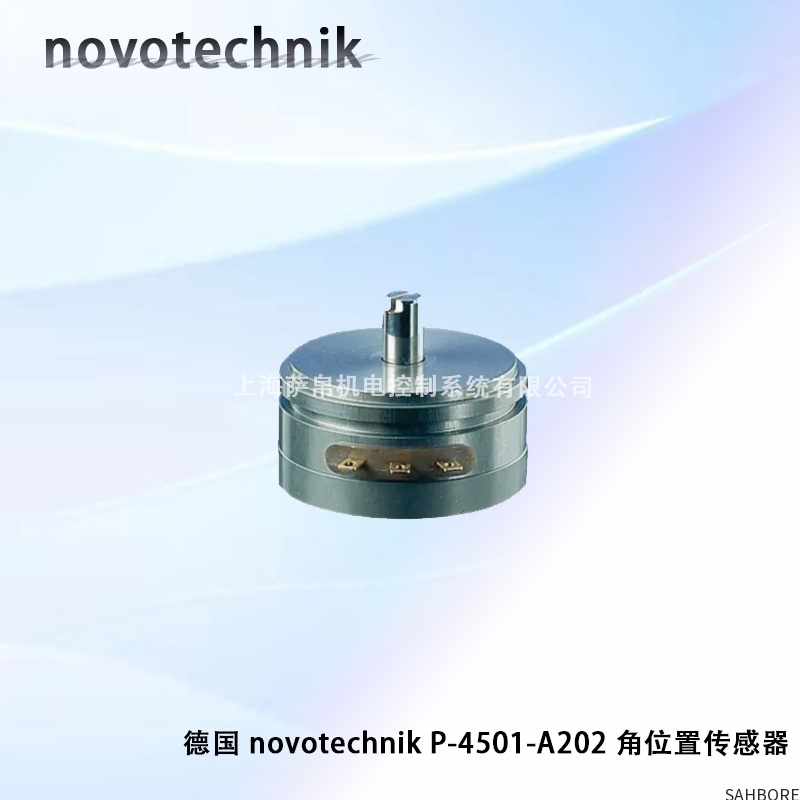

Novotechnik P-4501-A202 是德国 Novotechnik 公司推出的高性能角位置传感器，属于 P4500 系列。该系列传感器基于电位计原理设计，专为工业级精确角度测量与控制应用开发，具备高精度、高分辨率、长寿命等核心优势，适用于自动化控制系统、机器人技术、航空航天、汽车工业及医疗设备等领域。

二、核心优势

高精度与高分辨率

线性精度：±0.075%，确保测量结果与实际角度高度吻合。

分辨率：优于 0.008°，可捕捉微小角度变化，适用于精密控制场景。

重复精度：0.007°，多次测量结果一致性极高，减少系统误差。

长寿命与可靠性

使用寿命：可达 1 亿次运动，显著降低维护频率与成本。

高速旋转能力：允许最高转速达 10,000 转/分钟，适应高速动态监测需求。

环境适应性

全金属外壳：提供机械强度与抗冲击性能，同时屏蔽电磁干扰。

耐腐蚀材质：适用于高温、高湿、强振动等恶劣工业环境。

工作温度范围：-40℃ 至 100℃（标准型），-30℃ 至 85℃（部分型号），满足极端环境需求。

模块化设计

阻值可选：P-4501-A102（1kΩ）、A202（2kΩ）、A502（5kΩ），机械尺寸相同，仅电阻轨道不同。

安装方式：支持螺纹安装（如 M12、M16）或法兰安装，适配不同设备结构。

轴尺寸：标准轴直径为 6mm，长度可根据需求调整，支持键槽或扁轴设计。

三、技术参数

型号：P-4501-A202

标称阻值：2kΩ

工作量程：0-350°（电气行程），机械行程无限制（360° 连续旋转）

线性度：±0.075%

分辨率：优于 0.008°

重复精度：0.007°（0.002% 电气行程）

允许转速：10,000 转/分钟

使用寿命：1 亿次运动

防护等级：IP40（标准），可选 IP65 或 IP67

输出信号：电阻信号（可配转换器输出电压/电流，如 0-10V、4-20mA）

安装方式：法兰安装（伺服 13 标准）或螺纹安装

轴尺寸：6mm（直径），支持键槽或扁轴设计

重量：45g

四、应用领域

自动化控制系统：监测机械臂、旋转台等部件的角度位置，实现精准闭环控制。

机器人技术：用于关节角度反馈，提升运动轨迹精度与重复性。

航空航天：集成于飞行器舵面控制系统，实时监测姿态调整角度。

汽车工业：测量转向系统角度变化，支持电动助力转向（EPS）与线控转向（SBW）系统。

医疗设备：在 CT 扫描仪、手术机器人等设备中实现高精度角度定位。

测试与测量：实验室和现场测试设备中的角度测量，如纺织机械张力臂、包装机械旋转平台等。

五、选型建议

根据阻值需求选择型号：

P-4501-A102（1kΩ）：适用于低阻抗电路。

P-4501-A202（2kΩ）：通用型，适用于大多数场景。

P-4501-A502（5kΩ）：适用于高阻抗电路或需要更高信号稳定性的场景。

根据环境条件选择防护等级：

IP40：适用于室内干燥环境。

IP65/IP67：适用于户外或粉尘、潮湿环境。

根据安装需求选择配件：

联轴器：提供叉型耦合（Z104 G6）与紧密夹型耦合（Z105 G6），消除安装误差。

安装夹片：如 Z1-15 夹片，简化传感器固定流程。

信号转换器：将电阻信号转换为标准电压/电流信号，便于与 PLC 或控制系统集成。

非标定制服务：

Novotechnik 支持特殊量程、轴尺寸及输出信号形式定制，满足个性化需求。
