一、产品定位

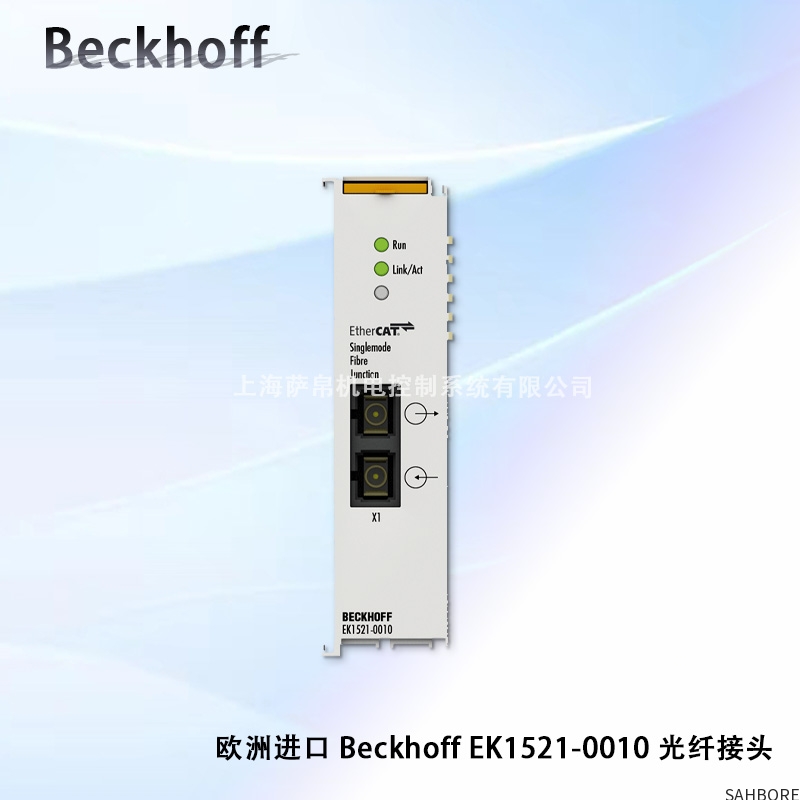

Beckhoff EK1521-0010 是专为工业自动化设计的高性能光纤接头模块，属于 EtherCAT 终端系统。其核心功能是通过光纤传输实现高速、可靠的数据通信，尤其适用于长距离、抗电磁干扰要求高的场景（如轨道交通、智能电网、化工过程控制等）。

二、核心功能与特性

高速传输与长距离支持

数据传输速率：支持 EtherCAT 协议规定的 100 Mbaud 高速通信，满足工业实时性要求。

传输距离：

多模光纤（50/125μm）模式下，最大传输距离 2 公里（需配合 EK1501 耦合器）。

单模光纤（9/125μm）模式下，最大传输距离可达 20 公里（如 EK1521-0010 型号）。

波长优化：采用 1300nm 波长收发器，衰减更低，适合长距离传输。

抗干扰与稳定性

光纤传输优势：完全隔离电磁干扰，确保信号在恶劣工业环境（如高压、强磁场）中的稳定传输。

冗余设计：支持光纤线缆冗余系统，提升通信可靠性。

模块化与易集成性

EtherCAT 兼容性：作为 EtherCAT 终端的一部分，可无缝集成到现有自动化系统中，简化配置与维护。

接口标准：提供 SC/PC 或 SC/APC 连接器（推荐 SC/PC 以降低连接损耗），支持即插即用。

紧凑设计：尺寸 24mm×100mm×52mm，支持 DIN 导轨安装，节省空间。

环境适应性

工作温度：-25°C 至 +70°C（部分型号支持 -40°C 至 +85°C），适应极端环境。

防护等级：IP20 防护，防尘防水，符合工业场景需求。

抗振动/冲击：通过 EN 60068-2-6/EN 60068-2-27 标准认证，确保机械稳定性。

三、技术参数详解

光纤类型：

多模光纤：50/125μm（推荐）或 62.5/125μm（衰减较高，不推荐）。

单模光纤：9/125μm（长距离场景首选）。

连接器类型：SC/PC（物理接触）或 SC/APC（倾斜物理接触，减少反射干扰）。

总线接口：1 × SC Duplex 插头，支持全双工通信。

电源：由 E-bus 供电，电流消耗典型值 350mA（24V DC）。

状态指示：LED 显示模块工作状态（如通信正常、故障等）。

认证标准：CE、UL、ATEX（防爆标志 II 3 G Ex nA IIC T4 Gc），符合国际安全与环保要求。

四、选型指南

传输距离需求

短距离（≤2 公里）：选择多模光纤版本（如 EK1521），成本更低。

长距离（2-20 公里）：必须选择单模光纤版本（如 EK1521-0010），并确认设备端支持相应范围。

光纤类型匹配

确保光纤类型（单模/多模）与接头规格一致，避免信号衰减过大。

推荐使用 OM2 级以上多模光纤（带宽积 ≥500 MHz·km）或单模光纤（带宽积 ≥1000 MHz·km）。

接口兼容性

检查设备端接口类型（如 SC、LC 等），确保与 EK1521-0010 的 SC 接口兼容。

若需转换接口，可选用光纤适配器或转换器。

环境适应性

高温/低温环境：选择扩展温度范围型号（-40°C 至 +85°C）。

防爆需求：选用 ATEX 认证型号，适用于易燃易爆场景。

五、应用场景

工业自动化

自动化生产线、机器人控制：实现高速、可靠的数据通信，提升生产效率。

智能制造：连接分布式 I/O 模块，构建灵活的自动化网络。

能源管理

智能电网：远程监控变电站设备，实现数据实时采集与传输。

风电/光伏：连接分散式发电单元，优化能源调度。

交通运输

轨道交通：实现车辆与地面设备之间的实时通信，保障运行安全。

智能交通：连接路侧单元与中心控制系统，提升交通管理效率。

过程控制

化工、石油、制药：远程监控反应釜、管道等设备，实现自动化控制。

水处理：连接传感器与控制中心，优化水质监测与处理流程。

楼宇自动化

智能建筑：实现设备之间的互联互通，支持远程管理与节能优化。
