产品介绍

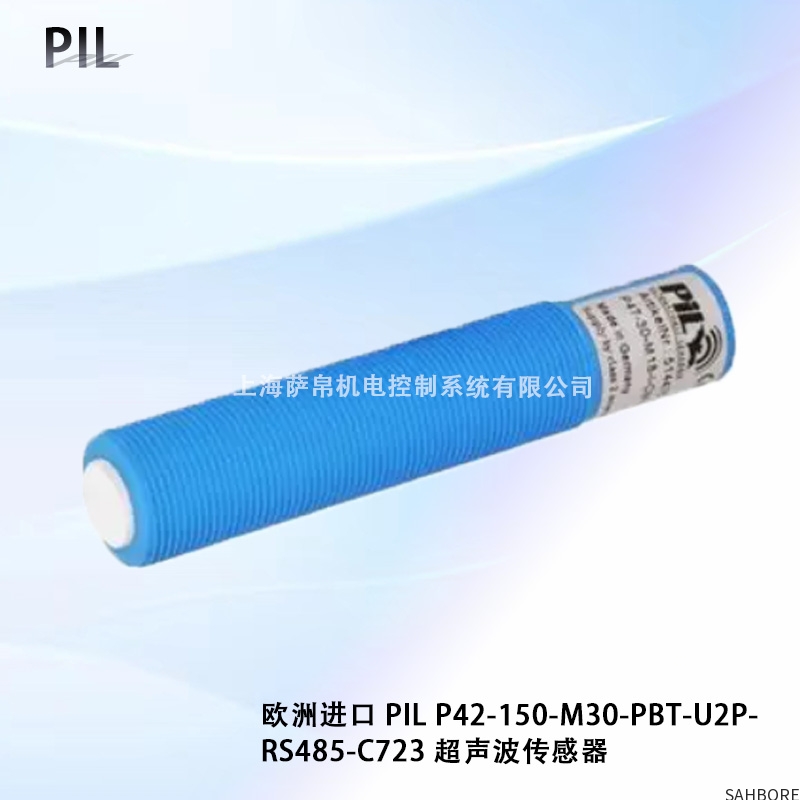

PIL P42-150-M30-PBT-U2P-RS485-C723 是由欧洲PIL公司生产的高精度超声波传感器。该产品采用先进的声波处理技术和坚固的工业级设计，能够在各种恶劣环境下实现可靠的非接触式距离测量和物体检测。其紧凑的M30外壳设计和丰富的功能配置，使其成为工业自动化领域中物体检测、液位监控和位置控制的理想解决方案。

功能特点

高精度测量性能

采用数字信号处理技术，测量精度可达满量程的0.15%。内置温度补偿功能，确保在不同环境温度下保持稳定的测量性能。最大检测距离达1500mm，最小盲区为50mm。

多种输出方式

配备双路PNP开关量输出（U2P）和RS485通信接口，支持Modbus RTU协议。可实现模拟量、开关量和数字通信三种输出方式的灵活配置，满足不同系统的集成需求。

抗干扰能力强

特殊设计的声波锥角（约6°）确保精确的检测特性。先进的算法有效抑制电磁干扰、声波干扰和温度变化的影响，保证在复杂工业环境中的稳定运行。

坚固耐用设计

外壳采用PBT材料，防护等级达IP67，耐化学腐蚀和机械冲击。工作温度范围-25℃至+70℃，适合各种工业环境应用。

选型指南

检测需求分析

• 检测距离：最大1500mm

• 检测精度：±1mm或量程的0.15%

• 响应时间：＜50ms

• 检测物体：固体、液体、颗粒物

电气接口确认

• 供电电压：10-30V DC

• 输出配置：双路PNP开关量

• 通信接口：RS485 Modbus RTU

• 连接方式：M12接插件或电缆引出

环境适应性

• 环境温度：-25℃至+70℃

• 防护等级：IP67

• 抗干扰性：具备EMC保护

技术参数

电气特性

工作电压：10-30V DC

电流消耗：＜25mA

开关量输出：2×PNP，最大200mA

通信接口：RS485，Modbus RTU协议

波特率：9600-115200bps可配置

性能参数

检测范围：50-1500mm

盲区：50mm

重复精度：±0.15%满量程

声波频率：约400kHz

响应时间：20-500ms可调

机械参数

外壳材质：PBT（聚对苯二甲酸丁二醇酯）

防护等级：IP67

连接方式：M12×1接插件

安装方式：M30×1.5螺纹安装

产品尺寸

外形尺寸

外壳直径：30mm

总长度：约75mm

感应面直径：18mm

安装螺纹：M30×1.5

安装要求

安装扭矩：最大30N·m

最小间距：相邻传感器间距≥100mm

检测角度：±3°（6°锥角）

连接方式

电气连接：5针M12接插件

针脚定义：1-电源+，2-输出1，3-输出2，4-RS485+，5-RS485-

应用领域

工业自动化

传送带物体检测

机器人定位辅助

包装机械物料检测

装配线工件计数

液位监控

水箱液位检测

料仓物料监控

化学品储罐管理

食品饮料液位控制

过程控制

卷材直径测量

板材厚度检测

堆垛高度控制

自动门防撞检测
