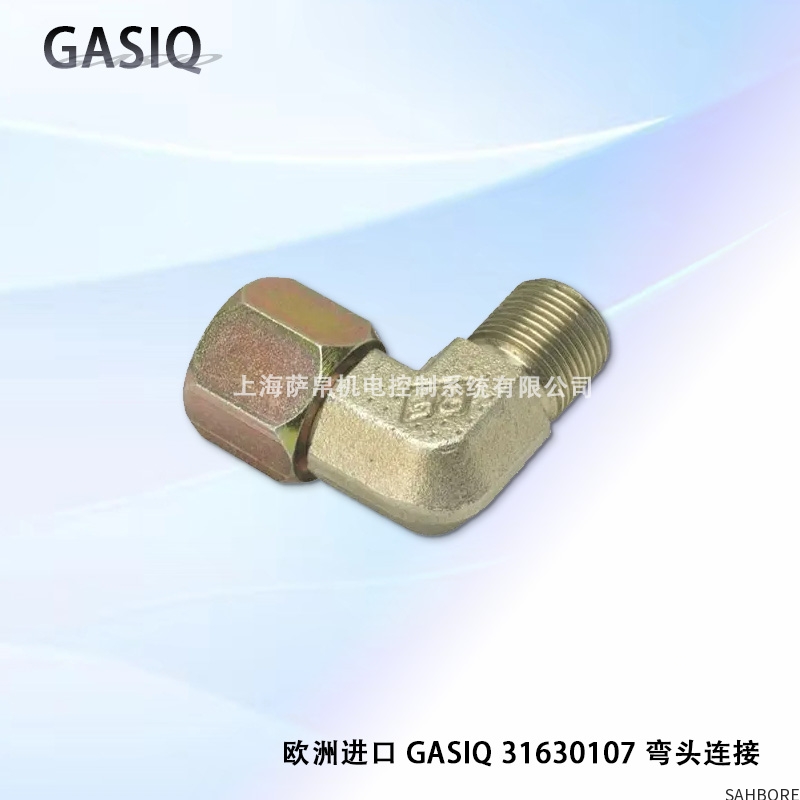

欧洲进口的GASI0 31630107弯头连接件是一款专为工业管道系统设计的高性能组件，广泛应用于石油、化工、天然气、电力及食品加工等领域。其核心价值在于高耐腐蚀性、精准的连接适配性、优异的密封性能以及符合欧洲严苛标准的安全可靠性。以下从技术特性、应用场景、选型要点、安装规范及维护管理五个维度展开详细说明：

一、技术特性：材料与设计的双重保障

材质选择

主体材料：通常采用316L不锈钢（UNS S31603），其含钼量（2.0-3.0%）显著高于304不锈钢，在氯化物环境（如海水、盐雾、化工介质）中具有更强的抗点蚀和缝隙腐蚀能力，腐蚀速率≤0.01mm/年（C5腐蚀环境下）。

表面处理：经过酸洗钝化处理，表面形成致密氧化铬（Cr₂O₃）保护膜，粗糙度Ra≤0.8μm，减少污垢附着和细菌滋生（适用于食品级管道）。

密封件：配套PTFE（聚四氟乙烯）或氟橡胶（FKM）密封圈，耐温范围-50℃至+200℃，耐化学腐蚀性覆盖绝大多数酸、碱、有机溶剂（除熔融碱金属外）。

结构设计

弯头角度：标准型号提供90°、45°、180°三种角度，支持定制非标角度（如22.5°、60°），适应复杂管道走向需求。

连接方式：

卡压式：通过专用液压工具挤压管件与管道，形成冷变形密封，安装效率高（单件安装时间≤30秒），适用于DN15-DN100小口径管道。

焊接式：采用氩弧焊（TIG）对接，焊缝强度≥母材强度（抗拉强度≥520MPa），适用于高压（PN≥16MPa）或高温（≥300℃）管道。

螺纹式：内螺纹（NPT/BSP）或外螺纹设计，适配镀锌钢管、铜管等螺纹连接管道，密封面采用锥度密封（1:16），防止泄漏。

流道优化：弯头内壁采用光滑过渡设计（R角≥1.5D，D为管道公称直径），减少流体阻力（局部阻力系数ζ≤0.3），降低泵送能耗。

性能参数

压力等级：覆盖PN6-PN40（对应0.6-4.0MPa工作压力），部分型号支持PN63（6.3MPa）高压场景。

温度范围：-196℃（液氮）至+350℃（高温蒸汽），低温下保持韧性（冲击功≥34J），高温下不发生蠕变（10万小时持久强度≥100MPa）。

密封性：通过氦质谱检漏测试（灵敏度≤1×10⁻¹⁰ Pa·m³/s），确保无泄漏，符合TA-Luft（德国清洁空气标准）要求。

二、典型应用场景：覆盖全工业管道需求

化工与石油行业

腐蚀性介质输送：在硫酸（H₂SO₄）、盐酸（HCl）、氢氧化钠（NaOH）等强腐蚀性介质管道中，316L不锈钢弯头连接件可替代碳钢或304不锈钢，显著延长使用寿命（从3-5年延长至15-20年）。

高温高压工艺：在炼油厂催化裂化装置中，用于输送高温油气（≥350℃）和高压蒸汽（PN25-PN40），焊接式连接确保长期密封可靠性。

海底管道：在海洋平台或海底输油管道中，弯头需承受海水腐蚀、高压（≥10MPa）和低温（≤4℃），316L材质配合PTFE密封圈可满足严苛环境要求。

食品与制药行业

卫生级管道：在乳制品、啤酒、饮料生产线上，弯头内壁粗糙度Ra≤0.4μm，无死角设计，防止微生物滋生，符合3A卫生标准和FDA（美国食品药品监督管理局）认证。

CIP/SIP清洗：支持在线清洗（CIP，120℃热水）和在线灭菌（SIP，140℃蒸汽），弯头连接处无泄漏风险，确保产品安全。

纯水系统：在半导体、光伏行业超纯水（电阻率≥18MΩ·cm）管道中，316L不锈钢弯头避免金属离子溶出，保障水质纯度。

能源与电力行业

蒸汽管道：在火电厂主蒸汽管道（PN25-PN40，540℃）中，焊接式弯头连接件承受高温高压，减少蒸汽泄漏导致的能量损失（泄漏率≤0.1%）。

天然气输送：在城市燃气管道（PN6-PN16，-20℃至+60℃）中，卡压式弯头连接件安装快捷，适应城市地下管网密集布局需求。

核电站冷却水系统：在核反应堆冷却水管道中，弯头需通过NRC（美国核管理委员会）认证，316L材质满足抗辐射和耐腐蚀要求。

船舶与海洋工程

海水淡化系统：在船用海水淡化装置中，弯头连接件承受海水腐蚀和船舶振动，316L材质配合氟橡胶密封圈确保长期密封。

LNG运输船：在液化天然气（LNG，-162℃）储罐和管道中，弯头需采用低温专用材质（如316L-MOD）和特殊密封设计，防止冷脆和泄漏。

三、选型要点：精准匹配工况，避免功能冗余

介质参数

腐蚀性：根据介质腐蚀等级（如弱腐蚀、中等腐蚀、强腐蚀）选择材质：

弱腐蚀（如淡水、空气）：304不锈钢；

中等腐蚀（如海水、稀酸）：316L不锈钢；

强腐蚀（如浓硫酸、王水）：哈氏合金（Hastelloy）或钛合金。

温度：若介质温度＞300℃或＜-100℃，需选择高温专用材质（如316H不锈钢）或低温专用材质（如316L-MOD）。

压力：根据管道设计压力选择压力等级（PN6-PN63），确保弯头额定压力≥1.5倍系统最大工作压力。

管道规格

公称直径（DN）：根据管道外径（如DN50对应外径60.3mm）选择弯头规格，确保连接处无缝对接。

壁厚：若管道壁厚＞标准值（如SCH40），需选择加厚型弯头，避免焊接时烧穿或卡压时变形。

材质：弯头材质需与管道材质一致（如316L管道配316L弯头），防止电化学腐蚀。

连接方式

卡压式：适用于DN15-DN100小口径管道，安装无需明火，适合易燃易爆场所（如加油站、化工车间）。

焊接式：适用于DN50以上大口径管道或高压、高温场景，需专业焊工操作，但连接强度最高。

螺纹式：适用于临时连接或频繁拆装的管道（如实验室、测试台），但密封性略低于卡压式和焊接式。

认证与标准

欧洲认证：确认弯头是否通过CE认证（符合EN 10253-4标准）、PED认证（压力设备指令2014/68/EU）或ATEX认证（防爆设备指令2014/34/EU）。

行业认证：根据应用领域选择认证，如食品行业需3A认证、核电行业需ASME BPVC认证、船舶行业需DNV GL认证。

四、安装规范：确保密封可靠与结构安全

安装前准备

管道切割：使用专用切管器（如滚刀式切管器）切割管道，确保端面垂直度偏差≤0.5°，无毛刺或变形。

清洁管道：用酒精或丙酮擦拭管道内壁和外壁，去除油污、灰尘和氧化皮，确保连接面清洁度达到ISO 8501-1 Sa 2.5级。

检查弯头：确认弯头型号、规格与管道匹配，检查密封圈是否完好（无裂纹、变形），卡压式弯头需检查卡压环是否松动。

安装步骤

卡压式安装：

将密封圈套入管道端部；

将弯头插入管道，确保插入深度≥L（L为弯头标记的插入长度）；

使用专用液压工具（如卡压钳）对卡压环施加压力，听到“咔嗒”声表示卡压到位；

检查卡压处是否变形均匀，无凹陷或裂纹。

焊接式安装：

将弯头与管道对中，间隙≤1mm，错边量≤0.1t（t为壁厚）；

采用氩弧焊（TIG）焊接，焊丝材质与弯头一致（如ER316L）；

焊接后进行100%射线检测（RT）或超声波检测（UT），确保无未熔合、气孔等缺陷；

焊缝表面进行酸洗钝化处理，恢复耐腐蚀性。

螺纹式安装：

在管道外螺纹涂抹螺纹密封胶（如乐泰577）；

将弯头内螺纹与管道外螺纹旋合，用手拧紧后，用管钳再拧1-2圈（扭矩≤规定值）；

检查连接处是否泄漏（可用肥皂水涂抹接口，观察气泡）。

验收标准

密封性测试：

气压测试：向管道内充入0.6MPa空气，保压10分钟，压力降≤0.01MPa；

水压测试：向管道内充入1.5倍设计压力的水，保压30分钟，无渗漏或变形。

几何尺寸检查：使用卡尺测量弯头角度偏差≤±1°，使用水平仪检查安装水平度偏差≤2mm/m。

外观检查：焊接式弯头焊缝表面光滑，无裂纹、咬边；卡压式弯头卡压环无变形、裂纹。

五、维护管理：延长寿命，降低风险

日常检查

泄漏检查：每3个月检查弯头连接处是否泄漏（可用红外热成像仪检测温差，或涂抹检漏液观察气泡）。

腐蚀检查：每6个月检查弯头表面是否有锈蚀、点蚀或变色（如316L不锈钢在氯化物环境中可能发生棕色锈斑）。

振动检查：若管道振动频繁（如压缩机、泵出口管道），检查弯头是否松动或变形（允许位移量≤L/200，L为弯头长度）。

定期维护

清洁保养：每1-2年用中性清洁剂（如肥皂水）清洗弯头表面污垢，避免使用钢丝球或强酸强碱清洁剂。

密封圈更换：若卡压式或螺纹式弯头密封圈老化开裂（如PTFE密封圈变硬、氟橡胶密封圈膨胀），需及时更换原厂密封圈。

焊缝检测：每5年对焊接式弯头焊缝进行超声波检测（UT）或磁粉检测（MT），排查内部裂纹或疲劳损伤。

寿命预测

316L不锈钢弯头：在C3腐蚀环境下寿命约15-20年，C4环境下缩短至10-15年，C5环境下缩短至5-8年。

密封圈寿命：PTFE密封圈寿命约5-8年，氟橡胶密封圈寿命约3-5年，需根据使用环境（如温度、介质腐蚀性）调整更换周期。

高压弯头：若长期承受接近额定压力（如PN40弯头长期在3.5MPa下运行），需每3年进行压力测试，确保安全余量。
