产品概述

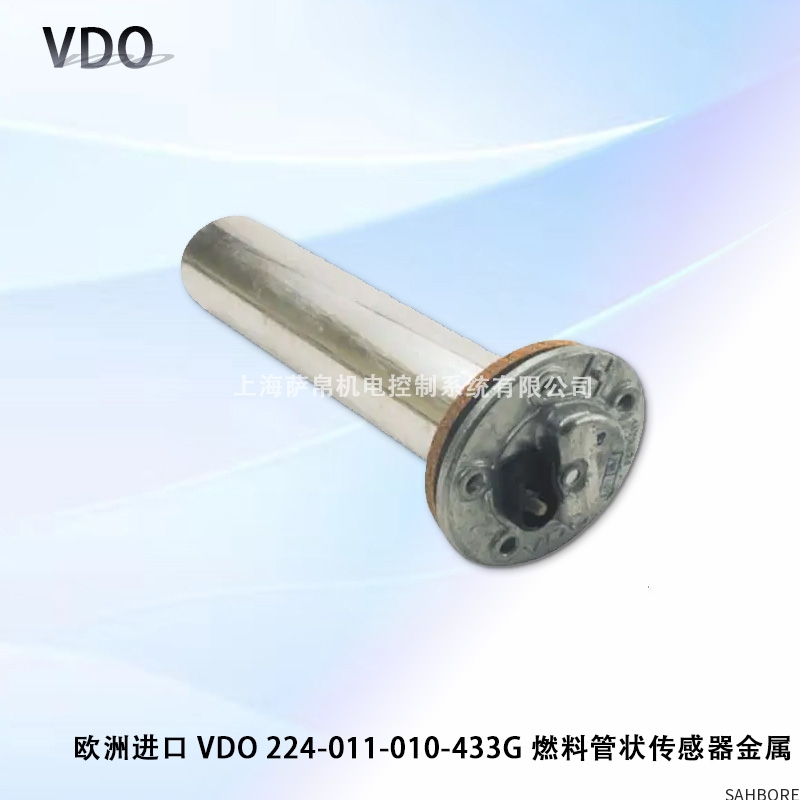

VDO 224-011-010-433G 是一款源自德国制造的高品质管状电阻式燃油液位传感器。VDO是大陆集团（Continental）旗下的著名品牌，在汽车和工业仪表与传感器领域拥有极高的声誉。该产品专为精确测量油箱内的燃油液位而设计，其核心功能是将燃油高度的变化转换为线性的电阻信号输出，从而驱动仪表盘上的燃油表准确显示剩余油量。其全金属结构意味着它被设计用于要求高耐久性和可靠性的应用场合。

功能特点

可靠的电阻测量原理：传感器内部的核心是一个由浮子臂带动的滑动电阻器（电位器）。浮子随着油位高低而上下移动，从而改变输出电阻值。这是一种经过长期验证的、简单且可靠的模拟测量方式。

坚固的全金属结构：与一些使用塑料部件的传感器不同，此型号采用金属管身和金属法兰制造。这提供了极高的机械强度，能够耐受燃油的长期浸泡、油箱内的压力波动以及运输过程中可能产生的剧烈冲击和振动，确保了极长的使用寿命。

精确的线性输出：传感器经过精密校准，其电阻输出值与燃油液位高度之间呈高度线性关系。这种线性特性确保了燃油表能够平稳、准确地显示油量变化，避免读数突变或误差过大。

广泛的兼容性：其电阻输出范围（例如：空箱对应几欧姆，满箱对应几欧姆）通常遵循行业通用标准（如欧洲车型常见的0-190欧姆或其他标准），这使得它能够与大多数匹配的模拟燃油表协同工作。

优异的燃油兼容性：传感器材料经过特殊选择和处理，能够与传统的汽油、柴油以及含有生物乙醇成分的现代燃油（如E10）兼容，抵抗燃油的化学腐蚀，保证性能不衰减。

集成式设计：产品通常包含金属法兰、密封垫圈、浮子臂和浮子，形成一个完整的总成，便于更换和安装。

选型指南

在选择此传感器时，必须进行多方面匹配以确保其正常工作：

油箱兼容性（最关键）：

安装尺寸：必须确保传感器金属法兰的直径、螺栓孔的数量、孔距以及法兰的厚度与您油箱顶部的安装开孔完全匹配

总长度与行程：必须测量您油箱的内部深度以及所需的浮子摆动行程。传感器的总长度必须适合油箱内部空间，浮子的上下运动范围必须能覆盖从空箱到满箱的全部液位高度，且不能与油箱内部结构（如挡流板）发生干涉。

电气特性匹配：

电阻值范围：必须确认该传感器的空箱电阻值和满箱电阻值与您车辆或设备上的燃油仪表的期望输入值完全匹配。例如，常见的标准有：空箱=几欧姆，满箱=190欧姆；或空箱=240欧姆，满箱=33欧姆等。不匹配的电阻值会导致燃油表显示严重不准。

输出电压：确认是纯电阻式（无源）还是集成了解码电路（有源）。

燃油类型：虽然兼容性广，但仍需确认其适用于汽油还是柴油环境。

密封性：确保随附的密封垫圈完好且材质适合您的油箱和燃油类型，防止燃油泄漏。

技术参数

型号：224-011-010-433G

类型：管状电阻式燃油液位传感器

输出信号： 可变电阻（模拟信号）

材质： 金属管身与法兰

适用燃油： 汽油、柴油

应用领域

这款传感器主要设计用于需要耐用、可靠燃油测量的领域：

商用车辆与客车：如卡车、巴士、工程车辆的原装或售后替换件。

船舶与游艇：用于船用发动机的燃油箱，其金属结构能更好地适应海洋环境。

农业与林业机械：拖拉机、收割机等经常处于振动环境的设备。

发电组：为备用发电机或移动电站的油箱提供液位监测。

工业设备：各种使用内燃机为动力的工业设备。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
