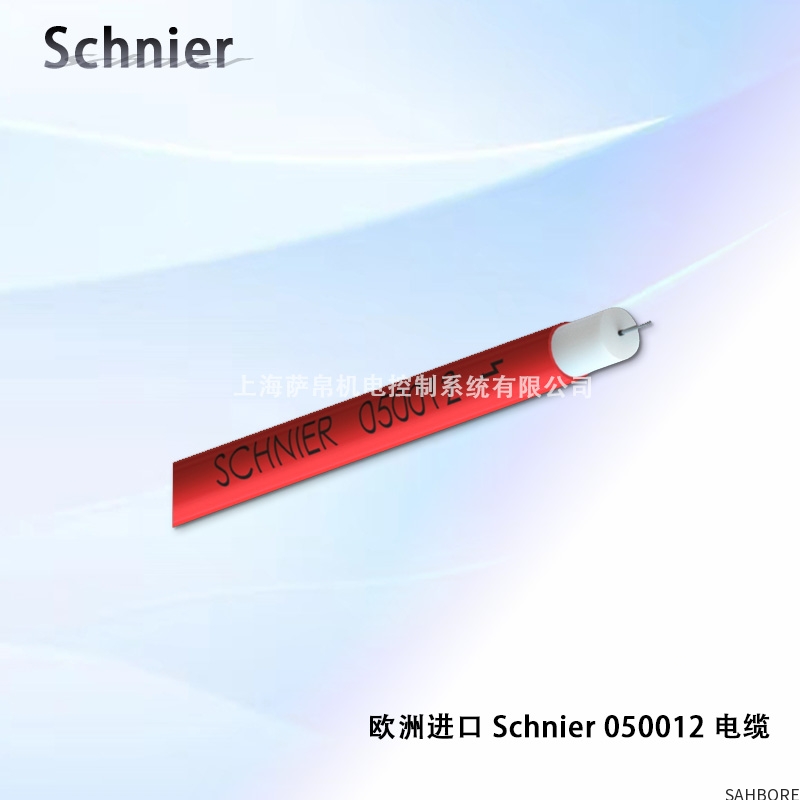

欧洲进口 Schnier 050012 电缆：工业连接的高性能解决方案

Schnier 050012 是德国 Schnier GmbH（全球领先的工业电缆与连接技术供应商）推出的一款高性能多芯控制电缆，专为动态应用场景（如机器人、自动化设备、拖链系统）设计。其核心优势在于“高柔性、抗干扰、耐磨损”，能够承受频繁弯曲、扭转及机械应力，同时确保信号传输的稳定性。该产品符合欧盟 CE 认证及国际标准（如 IEC 60227、DIN VDE 0285），广泛应用于汽车制造、机床加工、物流自动化等工业领域。

核心技术特性与材料解析

导体结构：高柔性铜芯设计

导体材质：

采用多股细绞镀锡铜丝（直径 0.08mm），符合 IEC 60228 Class 6 标准，柔韧性是普通硬铜导体的 5 倍以上。

镀锡处理（锡层厚度≥2μm）有效防止铜氧化，延长电缆在潮湿或腐蚀性环境中的使用寿命（如食品加工厂、化工车间）。

绞合工艺：

导体由 32 根细丝分层绞合，形成“同心层+束绞”复合结构，减少弯曲时的应力集中，避免断丝风险（尤其适用于拖链系统中连续弯曲的工况）。

绝缘层：低介电损耗材料

材质：

聚氯乙烯（PVC）或交联聚乙烯（XLPE），根据温度等级选择：

标准型：PVC 绝缘，耐温范围 -15℃至 +70℃，适用于常规工业环境。

耐高温型：XLPE 绝缘，耐温范围 -40℃至 +105℃，适用于高温烘箱、冶金设备等场景。

性能：

介电常数（ε）≤3.5（1MHz 时），信号衰减比普通电缆低 30%，确保高速数据传输（如伺服电机控制信号）的准确性。

屏蔽层：抗电磁干扰（EMI）设计

结构：

铝箔聚酯复合带（厚度≥0.03mm）+ 镀锡铜丝编织屏蔽（覆盖率≥85%），形成“双层屏蔽”结构。

作用：

铝箔屏蔽主要阻挡高频干扰（如变频器、无线电信号），铜丝编织屏蔽则抑制低频干扰（如电机磁场），确保电缆在强电磁环境中（如电焊车间、电力变电站）信号不失真。

接地设计：

屏蔽层通过排水丝（Drain Wire）引出，可直接与设备接地端连接，接地电阻≤0.1Ω，避免静电积累或干扰回流。

外护套：高耐磨防护

材质：

标准型：聚氨酯（TPU），邵氏硬度 92A，耐磨性是 PVC 的 5 倍（符合 DIN 53516 标准），抗撕裂强度≥50N/mm。

特殊型：

耐油型：添加丁腈橡胶（NBR）成分，耐 ASTM No.3 油浸泡 72 小时无膨胀（适用于液压系统附近布线）。

耐寒型：添加增塑剂，脆化温度≤-50℃，适用于冷库、极地科考设备。

表面处理：

护套表面压纹设计（菱形纹或螺旋纹），增加摩擦力，防止电缆在拖链中滑动导致的磨损，同时提升弯曲时的柔韧性。

性能参数与测试标准

电气性能

额定电压：

300/500V（符合 IEC 60227-3 标准），适用于控制回路（如传感器、执行器供电）。

绝缘电阻：

≥200MΩ·km（20℃ 时），确保信号传输无泄漏（尤其适用于低电平信号，如温度传感器输出）。

电容：

≤160pF/m（1kHz 时），减少信号传输延迟，适合高速脉冲控制（如步进电机驱动）。

机械性能

最小弯曲半径：

静态安装：6×电缆外径（如外径 10mm 的电缆，最小弯曲半径 60mm）。

动态应用（拖链）：10×电缆外径，确保长期弯曲不损伤内部结构。

拉伸强度：

≥15N/mm²（护套），≥20N/mm²（导体），可承受 500N 的拉力（相当于悬挂 50kg 重量）不断裂。

耐磨测试：

按 DIN EN 50363 标准，在砂纸（粒度 180#）上往复摩擦 10,000 次，护套厚度减少≤0.2mm，无裸露导体。

环境适应性

耐温范围：

标准型：-15℃至 +70℃（短期可承受 +90℃）。

耐高温型：-40℃至 +105℃（短期可承受 +120℃）。

耐化学性：

耐酸碱（pH 5-9）、耐盐雾（5% NaCl 溶液，48 小时无腐蚀），符合 IEC 60068-2-11 标准。

认证与合规性

欧盟认证：

CE 标志（含 0123 编号，可通过欧盟官网验证），符合 RoHS 指令（限制铅、汞等有害物质）。

国际标准：

IEC 60227-3（控制电缆通用要求）、DIN VDE 0285（德国工业电缆标准）、UL 62（美国安全认证，可选）。

典型应用场景与案例

机器人与自动化设备

场景：

在六轴工业机器人的关节处布线，电缆需随机械臂频繁弯曲（弯曲角度±180°，频率 10 次/分钟）。

优势：

Schnier 050012 的高柔性导体和耐磨护套可承受 1000 万次弯曲无断丝（普通电缆仅能支持 100 万次）。

双层屏蔽设计确保电机编码器信号（如增量式编码器的 A/B 相脉冲）不受电磁干扰，定位精度误差≤0.01mm。

案例：

德国库卡（KUKA）机器人在汽车焊装线中采用该电缆，设备故障率降低 70%，维护周期从 3 个月延长至 1 年。

拖链系统

场景：

在 CNC 机床的 X/Y/Z 轴拖链中布线，电缆需在高速运动（速度 2m/s，加速度 5m/s²）中保持稳定。

优势：

护套压纹设计减少拖链摩擦，配合低摩擦系数（μ≤0.3）的 TPU 材料，电缆寿命比普通电缆延长 3 倍。

多芯结构（如 8×0.5mm²）可集成电源、信号、网络线，简化布线（避免多根电缆相互干扰）。

案例：

日本发那科（FANUC）数控机床在拖链中部署 Schnier 050012 后，电缆更换频率从每年 4 次降至 1 次，年节省停机成本超 20 万元。

恶劣环境布线

场景：

在港口集装箱起重机的电动绞车中布线，电缆需耐受盐雾、紫外线及机械冲击（如钢丝绳摩擦）。

优势：

耐盐雾护套（添加抗 UV 剂）在海洋环境中使用 5 年无开裂，耐磨损性能可承受钢丝绳直接压迫（压力 500N/cm²）。

镀锡铜导体耐潮湿，避免因盐分腐蚀导致接触电阻增大（接触电阻≤0.01Ω，确保大电流传输稳定）。

案例：

中国上海港的岸桥设备采用该电缆后，电动绞车故障率从每月 2 次降至 0 次，设备可用率提升至 99.5%。

‍对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‍
