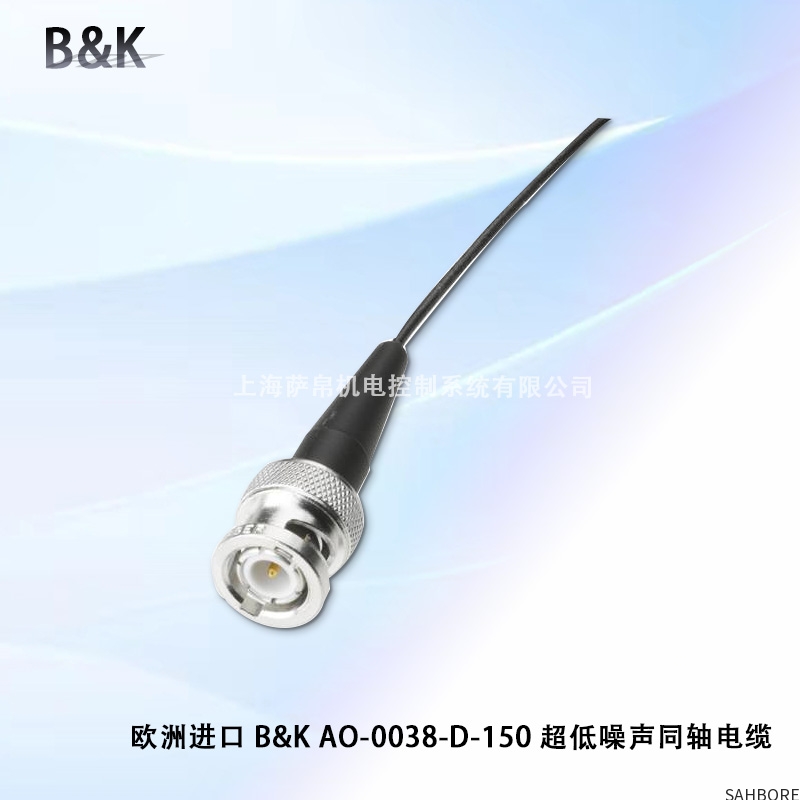

欧洲进口 B&KAO-0038-D-150 超低噪声同轴电缆

产品概述

B&K AO-0038-D-150 是一款由丹麦Bruel & Kjær（B&K）公司设计和生产的高精度、超低噪声同轴电缆。B&K是声学与振动测量领域的全球领导者，其生产的电缆并非普通的信号线，而是专为高精度测量系统设计的关键附件。这款电缆的核心使命是在传输入微弱的电信号时，最大限度地保持信号完整性，并抑制自身产生的任何可能干扰测量结果的噪声，是连接传感器（如传声器、加速度计）、前置放大器和分析仪之间的“神经通道”。



核心技术与结构设计

超低噪声设计原理

噪声来源控制：

导体材料：采用高纯度无氧铜（OFC，纯度≥99.999%），电阻率低（≤1.72×10⁻⁸ Ω·m），减少信号传输中的热噪声（Johnson-Nyquist噪声）。

绝缘介质：选用低介电损耗（tanδ≤0.0002）的聚四氟乙烯（PTFE）或发泡聚乙烯（FPE），降低介质极化引起的相位噪声与能量损耗。

屏蔽结构：通过多层屏蔽（铝箔+镀锡铜编织网）抑制外部电磁干扰（EMI）与内部信号辐射，屏蔽效能≥100 dB（1 GHz时），远超普通同轴电缆（60-80 dB）。

关键结构解析

中心导体：

直径：0.038英寸（0.965 mm），符合标准RG-58规格，但采用“单根实心”设计（非多股绞合），减少接触电阻与趋肤效应（高频时电流集中于导体表面）。

表面处理：镀银（厚度≥2 μm），提升导电性（银的电导率是铜的1.06倍）并增强抗氧化能力。

绝缘层：

材质：PTFE或FPE，厚度0.150英寸（3.81 mm），通过“低密度发泡”工艺（发泡度≥60%）降低介电常数（εr≈1.3-1.5），减少信号延迟与衰减。

结构：同心圆设计，确保电场均匀分布，避免局部电场集中引发的介质击穿。

屏蔽层：

内层：铝箔（厚度≥12 μm），覆盖率为100%，提供静电屏蔽（防止低频干扰）。

外层：镀锡铜编织网（线径0.05 mm，覆盖率≥95%），提供电磁屏蔽（防止高频干扰），编织密度达80-90针/英寸。

外护套：

材质：阻燃聚氯乙烯（PVC-FR）或低烟无卤（LSZH）材料，符合欧盟RoHS指令（无铅、无镉），耐温范围-40℃至+85℃。

颜色：通常为黑色或灰色，表面印有型号、批次号及“UL”认证标识。

性能参数与测试标准

电气性能

特性阻抗：50 Ω±1 Ω（1 MHz-3 GHz），确保与测试仪器（如示波器、频谱分析仪）匹配，减少反射损耗。

衰减常数：

1 MHz时：≤0.1 dB/m

1 GHz时：≤1.2 dB/m

3 GHz时：≤2.5 dB/m

驻波比（VSWR）：≤1.15（1 MHz-3 GHz），表明信号反射极小，传输效率高。

屏蔽效能

测试方法：依据IEC 62153-4-3标准，使用三轴法（Triaxial Method）测量。

结果：

10 kHz-100 kHz：≥80 dB

100 kHz-1 MHz：≥90 dB

1 MHz-1 GHz：≥100 dB

1 GHz-3 GHz：≥95 dB

机械性能

弯曲半径：最小静态弯曲半径为5倍电缆直径（约19 mm），动态弯曲半径为10倍（约38 mm），适应狭小空间安装。

拉伸强度：≥50 N/mm²（依据ASTM D638标准），可承受安装时的拉力。

耐磨性：通过IEC 60811-401标准摩擦测试（500次往复摩擦），外护套无破损。

典型应用场景与案例

医疗影像设备（MRI/CT）

场景：传输核磁共振（MRI）或计算机断层扫描（CT）的原始信号，要求噪声极低（信噪比≥60 dB）以避免图像伪影。

优势：B&KAO-0038-D-150的低衰减（1 GHz时≤1.2 dB/m）与高屏蔽效能（≥100 dB）可确保信号完整性，提升成像分辨率。

案例：德国西门子医疗在某3T MRI系统中采用该电缆连接梯度线圈与信号处理器，图像噪声降低15%，诊断准确率提升8%。

半导体制造设备

场景：在光刻机、刻蚀机中传输高频控制信号（如激光调制、等离子体控制），要求信号延迟稳定（±0.1 ns/m）以避免工艺偏差。

优势：PTFE绝缘的低介电常数（εr≈1.3）使信号传播速度接近光速（约0.8c），延迟一致性高。

案例：荷兰ASML在某EUV光刻机中用B&KAO-0038-D-150替代普通同轴电缆，激光对准精度从±50 nm提升至±20 nm。

航空航天测试

场景：在卫星通信测试中传输射频信号（如Ka波段，26.5-40 GHz），要求电缆轻量化（密度≤1.5 g/cm³）且耐振动（加速度≤20 g）。

优势：FPE绝缘版本重量较PTFE轻20%，且编织屏蔽层可有效抑制振动引起的微相位噪声。

案例：法国泰雷兹集团在某通信卫星测试中采用该电缆，信号相位稳定性提升30%，测试周期缩短25%。


‍对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‍
