欧洲进口 Wolfgang Warmbier7100.B530 电阻测试套件
❤ 收藏

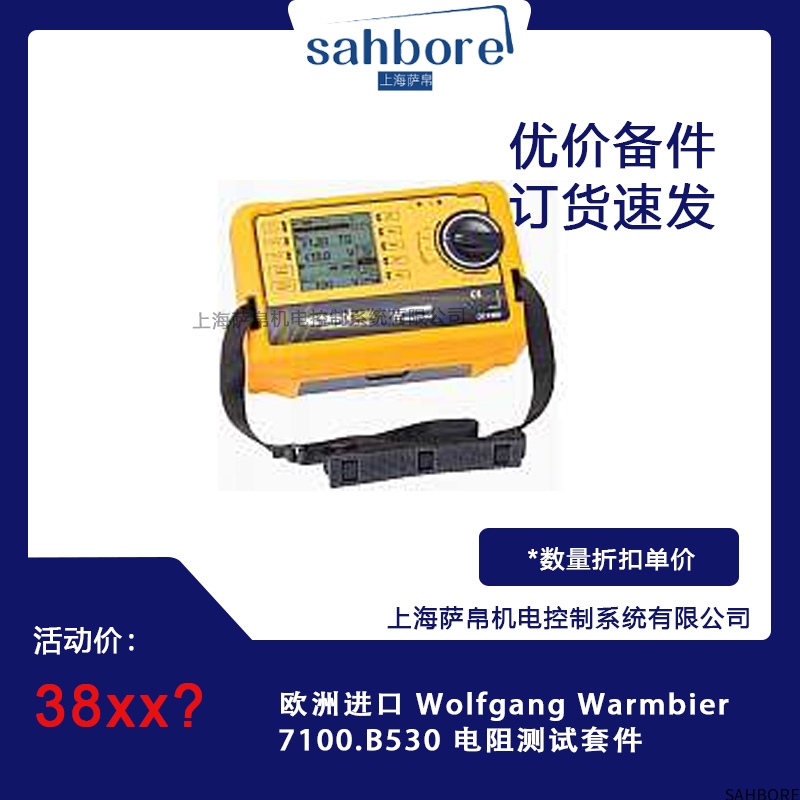

欧洲进口 Wolfgang Warmbier7100.B530 电阻测试套件

产品介绍

Wolfgang Warmbier 7100.B530 是一款源自德国的高精度、专业化电阻测试套件。该产品由在测量领域享有盛誉的 Wolfgang Warmbier 公司设计制造，它并非一个简单的万用表，而是一套完整的、针对特定工业应用的解决方案。其核心设计目的是为了安全、便捷、精确地测量接地极、接地网、土壤电阻率以及各种低值电阻。它代表了在电气安全测试、防雷系统检测和工业设备维护领域的专业水准，是工程师和技术人员进行合规性验证和故障诊断的权威工具。



技术特性

高精度与宽量程测量

电阻量程：

低阻模式：0.01Ω至2000Ω（分辨率0.01Ω），适用于 接地电阻、导体连接电阻 测量（如设备接地线、防雷接地系统）。

中阻模式：1Ω至20MΩ（分辨率1Ω），适用于 绝缘材料表面电阻、设备绝缘电阻 测试（如工作台面、地板、手套）。

高阻模式：10MΩ至1000GΩ（分辨率10MΩ），适用于 静电耗散材料、高绝缘材料 评估（如包装材料、电子元件载体）。

测量精度：

低阻范围：±(0.5%读数 + 2位数)

中高阻范围：±(5%读数 + 10位数)

（精度指标基于标准环境条件，温度/湿度波动可能影响结果，需定期校准）

测试电压：

支持 10V、50V、100V、250V、500V、1000V 多档位直流电压输出（高阻测试需高电压以克服材料表面漏电流），用户可根据材料特性选择合适电压，避免击穿风险。

双模式测量与抗干扰设计

直流（DC）模式：

适用于 静态电阻测量（如接地系统、绝缘材料），减少交流干扰对低阻测量的影响。

配备 滤波功能，可抑制工频干扰（50/60Hz），提升测量稳定性。

交流（AC）模式：

适用于 动态电阻监测（如防静电手腕带、鞋套的实时电阻检测），模拟人体静电泄放路径。

频率固定为 1.592kHz（符合IEC 61340标准），确保与ESD防护设备兼容性。

防护等级：

测试仪外壳为 高强度ABS塑料，防护等级IP40（防尘、防溅水），适应 室内干燥环境；探头及接地夹为 金属材质，表面镀镍防锈，接触电阻≤0.1Ω。

便携式设计与人性化操作

尺寸与重量：

测试仪尺寸约 180mm×90mm×40mm，重量约 0.8kg（含电池），可单手握持，方便现场检测。

配套 硬质塑料手提箱，内置泡沫凹槽固定测试仪、探头、接地夹及校准证书，避免运输损坏。

显示屏与按键：

配备 3.5英寸LCD背光显示屏，支持 数值、单位、测试模式、电压档位 同时显示，即使在强光或暗光环境下也可清晰读数。

按键布局为 薄膜式防水设计，功能包括 开机/关机、量程切换、电压选择、数据保持、自动关机，操作直观，减少误触风险。

电源管理：

采用 6节AA碱性电池 供电，低功耗设计下可连续工作 200小时（满电量）；支持 电池电量指示，避免因电量不足导致测量误差。

功能模块

核心测试功能

接地电阻测试：

连接 接地夹 至被测接地极，测试仪输出直流电流，通过测量电压降计算接地电阻（如设备接地线电阻≤0.1Ω，防雷接地电阻≤4Ω）。

绝缘电阻测试：

使用 高压探头 向被测绝缘材料（如电缆、电机绕组）施加直流高压（如500V），测量漏电流并换算为绝缘电阻（如电机绝缘电阻≥1MΩ为合格）。

表面电阻测试：

采用 平行电极探头 接触被测材料表面（如防静电工作台、地板），测试仪输出交流电压，测量表面电阻（如ESD工作台面电阻应在1×10⁵Ω至1×10⁹Ω之间）。

体积电阻测试：

通过 同心圆探头 测量材料内部电阻（如塑料板材、橡胶垫），评估材料导电性能（如静电耗散材料体积电阻应在1×10⁴Ω·cm至1×10¹¹Ω·cm之间）。

辅助功能

数据保持：

按下 “HOLD” 键可冻结当前测量值，方便记录或对比多组数据。

自动关机：

无操作 15分钟 后自动关机，延长电池寿命。

超量程提示：

当被测电阻超出当前量程时，显示屏显示 “OL”（Over Load），提示用户切换更高量程。

低电压报警：

电池电压低于 5.5V 时，显示屏显示 “LOBAT”，提醒更换电池。

应用场景

电子制造与半导体行业

应用案例：在 无尘车间、SMT生产线、芯片封装测试 中，使用7100.B530测试 防静电工作台、地板、手腕带、鞋套 的电阻，确保ESD防护系统符合 IEC 61340-5-1 标准，防止静电击穿敏感电子元件。

优势：高精度（±0.5%低阻）可检测微小电阻变化；宽量程（1000GΩ）覆盖所有ESD材料测试需求；便携式设计方便在生产线多点检测。

医疗设备与制药行业

应用案例：在 手术室、洁净室、药品包装线 中，测试 防静电地板、工作服、容器 的表面电阻，避免静电吸附灰尘或微生物，污染产品或影响设备运行。

优势：符合 GMP（药品生产质量管理规范） 对洁净区静电控制的要求；交流模式可模拟人体静电泄放，测试结果更贴近实际工况。

航空航天与汽车电子

应用案例：在 飞机维修、卫星组装、新能源汽车电池测试 中，测量 设备接地电阻、电缆绝缘电阻，确保电气系统安全可靠，防止因接地不良或绝缘老化引发火灾或信号干扰。

优势：高电压（1000V）可测试高压电缆绝缘；低阻模式（0.01Ω）可检测接触不良或腐蚀导致的接地电阻升高。

电力与建筑行业

应用案例：在 变电站、配电房、建筑物防雷接地系统 中，测试 接地极电阻、等电位联结电阻，验证接地系统是否满足 GB 50057《建筑物防雷设计规范》 要求（如一类防雷建筑物接地电阻≤1Ω）。

优势：直流模式可排除交流干扰，提升低阻测量准确性；硬质手提箱保护设备在恶劣工地环境中不受损坏。


对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‍
