产品概述

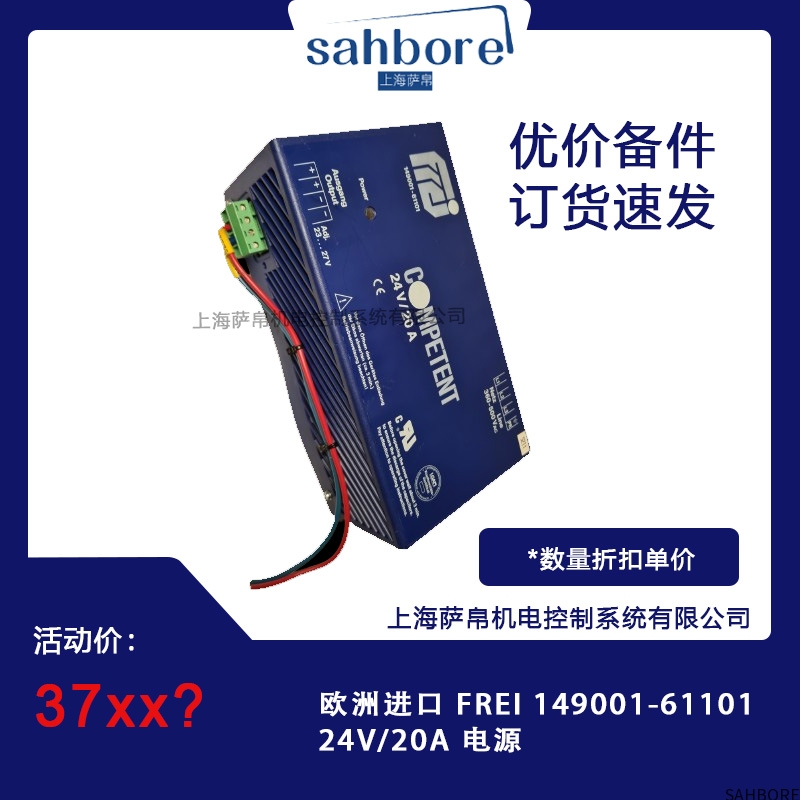

FREI 149001-6110124V/20A 是一款 欧洲原装进口的工业级开关电源，专为需要稳定直流供电的自动化设备、控制系统及仪器仪表设计。其输入电压范围覆盖 85VAC~264VAC（宽电压设计），输出为 24VDC/20A（480W 额定功率），支持 恒压（CV）模式 运行，并具备 过压、过载、短路及过热保护 功能，确保在复杂工业环境中长期稳定工作。

核心功能特点

1. 宽电压输入与高效率转换

输入适应性：

支持 85VAC~264VAC 单相交流输入（频率 47Hz~63Hz），覆盖全球电网电压波动范围（如中国 220V、欧洲 230V、美国 120V 升压使用），无需额外配置稳压器，适应不同地区供电条件。

典型应用：跨国企业设备出口、移动式设备（如工程车）全球部署，避免因电压不匹配导致的停机风险。

高效能设计：

采用 有源功率因数校正（APFC）技术，功率因数 ≥0.98，减少无功功率损耗；转换效率 ≥92%（满载时），降低发热量，延长电源寿命，同时符合 欧盟 ErP 能效标准，助力节能减排。

2. 稳定输出与多重保护机制

恒压输出（CV）：

输出电压精度 ±1%（24VDC±0.24V），负载调整率 ≤0.5%，线电压调整率 ≤0.1%，确保连接设备（如 PLC、传感器、伺服驱动器）在电压波动时仍能正常工作。

全面保护功能：

过压保护（OVP）：输出电压超过 28.8VDC（额定值+20%） 时，自动关断输出并锁定，防止设备因电压过高损坏。

过载保护（OLP）：输出电流超过 22A（额定值+10%） 时，进入 打嗝模式（Hiccup Mode），间歇性重启以避免持续过载，故障排除后自动恢复。

短路保护（SCP）：输出端短路时，立即切断电流，防止电源或负载烧毁，短路移除后快速恢复供电。

过热保护（OTP）：内部温度超过 85℃ 时，降低输出功率或关断，待温度降至安全范围后重新启动，避免高温导致元件老化。

3. 抗干扰与电磁兼容性（EMC）优化

输入滤波设计：

内置 共模电感与 X/Y 电容，有效抑制电网中的 高频噪声（如变频器、逆变器干扰），降低对其他设备的电磁辐射，符合 EN 55032 Class B 传导骚扰限值。

输出纹波抑制：

输出纹波电压 ≤50mVpp（20MHz 带宽内），减少对模拟信号采集设备（如温度传感器、压力变送器）的干扰，提升系统测量精度。

4. 工业级环境适应性

工作温度范围：

-20℃~+70℃（满载时需降额使用，如 +50℃以上输出功率线性下降），适应北方极寒仓库、南方高温车间等极端环境。

防护等级：

外壳采用 IP20 防护设计（防手指触碰），内部电路板涂覆 三防漆（防潮、防盐雾、防霉菌），适合 沿海潮湿地区、化工车间 等腐蚀性环境。

振动与冲击抵抗：

符合 IEC 60068-2-6 振动标准（5Hz~500Hz，3.5mm 振幅）与 IEC 60068-2-27 冲击标准（15g/11ms 半正弦波），可安装在 移动设备或振动机械 上稳定运行。

选型关键指南

1. 匹配负载功率需求

计算总负载功率：

根据连接设备（如 PLC、HMI、伺服驱动器）的额定功率相加，并预留 20%~30% 余量 以应对瞬时过载或未来扩容。

示例：若负载总功率为 400W，可选 480W（24V/20A）型号，避免长期满载运行导致电源寿命缩短。

降额使用规则：

在高温环境（如 +50℃以上）或高海拔地区（海拔 >2000m），需按 温度-海拔降额曲线 降低输出功率（如 +60℃时输出功率降至 80%），防止过热损坏。

2. 确认输入电压与频率

输入电压范围：

确认当地电网电压是否在 85VAC~264VAC 内。若用于 直流输入场景（如电池供电），需选择支持 DC 输入的型号（此型号默认仅支持交流输入）。

输入频率兼容性：

支持 47Hz~63Hz 频率范围，适应全球电网频率差异（如中国 50Hz、美国 60Hz），避免因频率不匹配导致电源异常。

3. 评估输出稳定性要求

电压精度需求：

若连接设备对电压敏感（如模拟量输入模块），需选择 电压精度 ±1% 的型号（此型号满足要求）；若为普通数字设备（如继电器、接触器），可选 ±2% 精度型号 以降低成本。

动态响应能力：

在负载突变时（如伺服电机启动），电源需快速调整输出电压。此型号 负载阶跃响应时间 ≤1ms，可满足大多数工业设备需求。

4. 考虑安装方式与空间限制

尺寸与安装：

典型尺寸（长×宽×高）约为 120mm×80mm×40mm，支持 导轨安装（DIN Rail） 或 螺钉固定，需预留 ≥50mm 散热空间 确保空气流通。

接线方式：

输入端采用 端子排接线，支持 16AWG~10AWG 导线；输出端提供 M3 螺纹接线端子，可连接 24VDC 负载电路，接线需牢固以避免接触电阻导致发热。

典型应用场景

1. 自动化生产线供电

场景：为 PLC、传感器、伺服驱动器、气动电磁阀等设备提供 24VDC 电源。

优势：宽电压输入适应不同地区电网，多重保护防止设备因电源故障停机，高效率降低能耗成本。

2. 新能源充电桩辅助电源

场景：为充电桩的控制系统、通信模块、人机界面（HMI）提供稳定 24VDC 供电。

优势：抗电磁干扰设计适应充电桩内逆变器高频噪声环境，过载保护防止短路引发火灾风险。

3. 楼宇智控系统（BAS）

场景：为空调控制器、照明控制器、门禁系统等设备供电。

优势：高精度输出确保传感器信号采集准确，宽温度范围适应地下室或屋顶等极端环境。

4. 机械加工设备（如 CNC 机床）

场景：为数控系统、主轴驱动器、冷却泵控制器等提供 24VDC 控制电源。

优势：抗振动设计适应机床运行时的机械振动，短路保护防止电气故障扩大。
