产品介绍

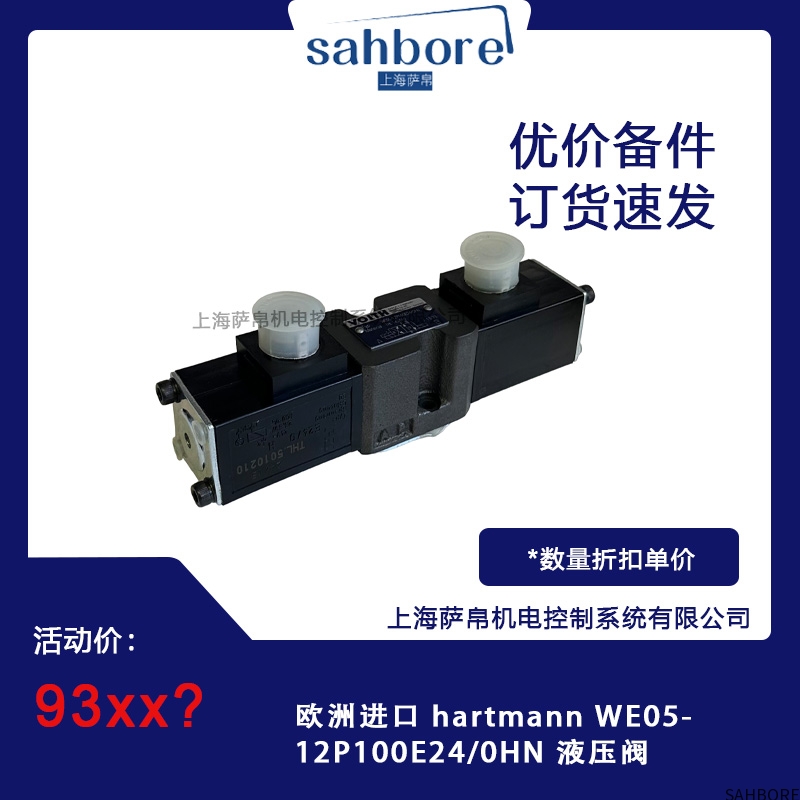

Hartmann作为欧洲在液压领域极具声誉的制造商，凭借其深厚的技术底蕴和精湛的制造工艺，在行业内占据重要地位。WE05.12P100E24/0HN液压阀是该品牌旗下的一款优质产品，专为满足各类工业液压系统对精准控制和可靠运行的需求而设计。它融合了先进的设计理念和高品质的材料，经过严格的生产工艺和质量控制流程打造而成，能够适应复杂多变的工业环境，为液压系统的稳定运行提供有力保障。

功能特点

模块化设计：这是Hartmann阀门的核心特点。阀的机能、电磁铁类型、电压等都可以通过代码灵活组合，满足各种定制需求。

高可靠性：采用优质材料和高精度制造工艺，确保阀门在高压、高频工况下的长寿命和稳定性。

低功耗：采用高效电磁铁，功耗较低，发热量小。

多种中位机能：通过更换阀芯，可以实现不同的中位机能（如O型、Y型、P型等），以满足系统不同的控制需求（如液压缸浮动、保压、卸荷等）。

丰富的电气接口：提供多种插座型式（如DIN 43650标准插头）、带LED指示灯等选项，便于安装和诊断。

高响应速度：优化的流道设计和电磁铁结构确保了阀芯快速切换，响应灵敏。

选型指南

确定工作压力和流量

根据液压系统的工作压力和流量要求，选择合适规格的液压阀。确保液压阀的额定工作压力和流量能够满足系统的实际需求，并留有一定的余量，以应对系统可能出现的压力和流量波动。例如，如果系统的工作压力为20MPa，流量为100L/min，则应选择额定工作压力和流量大于这些值的液压阀。

选择控制方式

根据控制信号的类型和来源，选择相应控制方式的液压阀。WE05.12P100E24/0HN液压阀采用电磁控制方式，适用于电气控制系统。如果系统需要手动控制，则应选择手动换向阀；如果需要实现更复杂的控制功能，如比例控制或伺服控制，则可考虑选择相应功能的液压阀。

考虑安装方式

根据液压系统的安装空间和布局，选择合适的安装方式。常见的安装方式有板式安装、管式安装和叠加式安装等。板式安装适用于空间紧凑、集成度高的系统；管式安装则更加灵活，便于安装和维修；叠加式安装可以将多个阀门叠加在一起，减少管路连接，提高系统的紧凑性。

关注环境条件

了解液压系统的工作环境条件，如温度、湿度、腐蚀性等。如果工作环境恶劣，如高温、高湿度或存在腐蚀性介质，应选择具有相应防护等级和耐腐蚀性能的液压阀，以确保阀门的可靠运行。例如，在海洋环境或化工行业中，需要选择具有良好防腐性能的液压阀。

技术参数

公称通径: NG05 (符合ISO 4401标准)

最大工作压力: 100 bar

最大流量: 约 15-25 L/min

油液粘度范围: 通常为 15 至 400 cSt

油液温度范围: -20°C 至 +80°C (取决于HN密封)

线圈电压: 24V DC (允差通常为 ±10%)

线圈功耗: 约 10 - 15 W (典型值)

防护等级: 线圈通常为 IP65 (防尘防水)

安装界面: ISO 4401-05-02-0-94 (标准叠加阀接口)

应用领域

工程机械

在挖掘机、装载机、起重机等工程机械中，该液压阀可用于控制液压缸的伸缩和液压马达的旋转方向，实现设备的各种动作，如挖掘、装载、提升和旋转等。其可靠的换向性能和抗污染能力能够适应工程机械恶劣的工作环境，确保设备的高效运行。

工业自动化设备

在自动化生产线、机器人等工业自动化设备中，液压阀用于精确控制液压执行元件的运动方向和速度，实现设备的自动化操作和精准定位。其快速的响应速度和稳定的性能能够满足工业自动化生产对高精度、高效率的要求。

冶金设备

在炼钢、轧钢等冶金生产过程中，液压系统广泛应用于各种设备的驱动和控制。WE05.12P100E24/0HN液压阀可用于控制轧机的压下系统、开卷机和卷取机的张力控制系统等，确保冶金生产过程的稳定运行和产品质量。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
