产品介绍

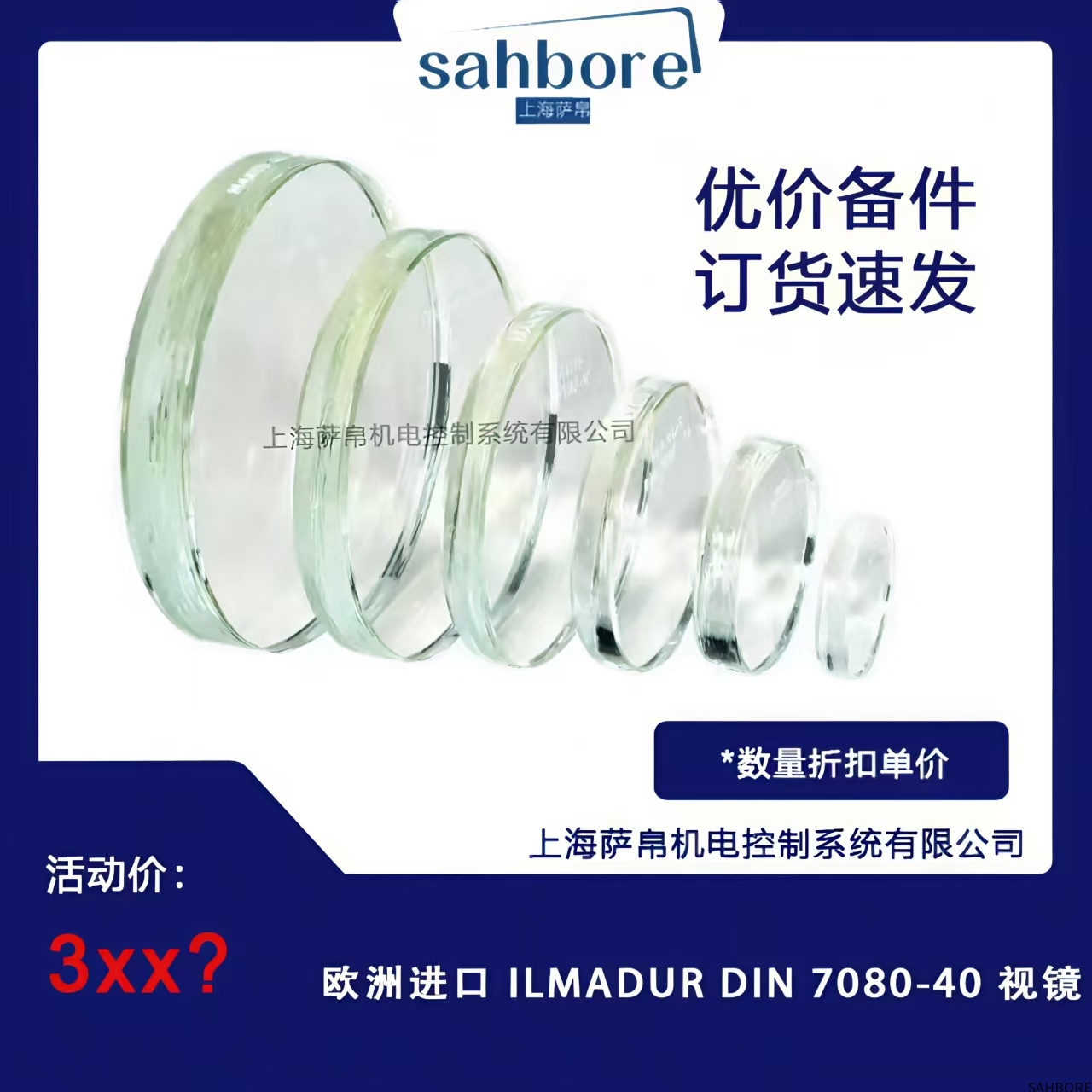

ILMADUR DIN 7080-40 是一款源自欧洲的高品质工业视镜，由ILMADUR公司生产。该产品严格遵循德国工业标准DIN 7080进行设计和制造，这一标准专门适用于压力容器和化工设备的视镜。型号中的“40”通常代表其公称通径（DN）为40毫米。它本质上是一个带法兰连接的玻璃视窗，被安装在罐体、反应釜、管道或其它压力容器上，为操作人员提供一个安全、清晰的观察窗口，用于直接目视监控容器内部的工艺流程、介质状态（如液位、颜色、气泡、流动情况）或机械部件的运转状态，是工业过程控制中不可或缺的直观监测元件。

功能特点

高标准安全设计：严格遵循DIN 7080标准，该标准对视镜的材料、设计、制造和压力测试有极其严格的要求，确保了其在承压设备上使用的安全性和可靠性。能够承受与容器相同的设计压力和安全要求。

优异的耐化学腐蚀性：视镜玻璃通常采用硼硅玻璃（如DURAN®）制成。这种材料具有极低的热膨胀系数，能够耐受热冲击，并且对水、酸、碱、有机溶剂等绝大多数化学介质具有出色的抗腐蚀能力，不会污染介质。

坚固的金属结构：法兰本体通常由碳钢、不锈钢（如304、316L）或其他合金制成，表面常有各种涂层（如镀锌）或处理以增强耐腐蚀性。结构坚固，能够提供强大的机械支撑和保护。

可靠的密封性能：采用高质量的密封垫片（如PTFE聚四氟乙烯、石墨、金属垫片）和精确设计的密封结构，确保在规定的压力和温度范围内长期无泄漏运行。

清晰的观察视野：高品质的玻璃提供了极佳的光学透明度和清晰度，使得观察内部情况时无扭曲、无变形，视觉真实可靠。

选型指南

在选择ILMADUR DIN 7080-40视镜时，必须综合考虑以下因素以确保其适用性和安全性：

设计压力与温度：这是最关键的参数。必须确认视镜的最大允许工作压力（MAWP） 和温度范围完全覆盖您设备运行时的最高压力和温度，并留有适当的安全余量。DIN 7080标准对不同压力等级有明确的划分。

介质兼容性：必须确保视镜的所有接触材料（玻璃材质、密封材料、金属材质）与设备内部的工艺介质完全兼容，能够抵抗介质的化学腐蚀和溶解。

法兰标准与连接方式：确认视镜的法兰标准（如DIN、ANSI）、压力等级（如PN10, PN16, PN40）和密封面形式（如FF突面、RF凸面）与您设备上的配对法兰完全一致，以确保能够正确安装和密封。

玻璃类型需求：对于有特殊要求的应用，如更高的耐温耐压性、防爆或防雾，需确认是否需要更高级别的玻璃（如钢化硼硅玻璃）或带有特殊涂层（如防雾涂层）的视镜。

安装位置与照明：考虑视镜的安装位置是否便于观察，以及在光线不足的设备内部是否需要集成照明装置或预留照明接口。

技术参数

标准： DIN 7080

公称通径： DN 40

公称压力： 通常提供多种压力等级，如PN 10, PN 16, PN 25, PN 40

视窗材料： 通常为硼硅玻璃（具有高耐热性和化学稳定性）

法兰材料： 通常为碳钢（表面处理）或不锈钢（1.4301/304, 1.4404/316L）

密封材料： 通常为PTFE、石墨复合材料或金属垫片

适用温度： 主要取决于密封材料，PTFE垫片通常适用于-30°C至+150°C（玻璃本身可承受更高温度）

适用介质： 水、蒸汽、油、气体、多种酸、碱及化学溶剂

应用领域

这款视镜广泛应用于所有需要直接观察内部过程的承压设备和化工流程中：

化工与石化行业：反应釜、蒸馏塔、储罐、分离器，用于观察液位、反应情况和介质状态。

制药与生物工程：生物反应器、配制罐、洁净管道系统，监控无菌 processes 和物料状态。

食品与饮料工业：发酵罐、混合罐、储液罐，监控食品级物料的加工过程。

能源与电力行业：锅炉系统、除氧器、水箱，用于观察水位和蒸汽状况。

水处理与环保工程：过滤罐、澄清池、加药系统，观察水流和絮凝效果。
