产品介绍

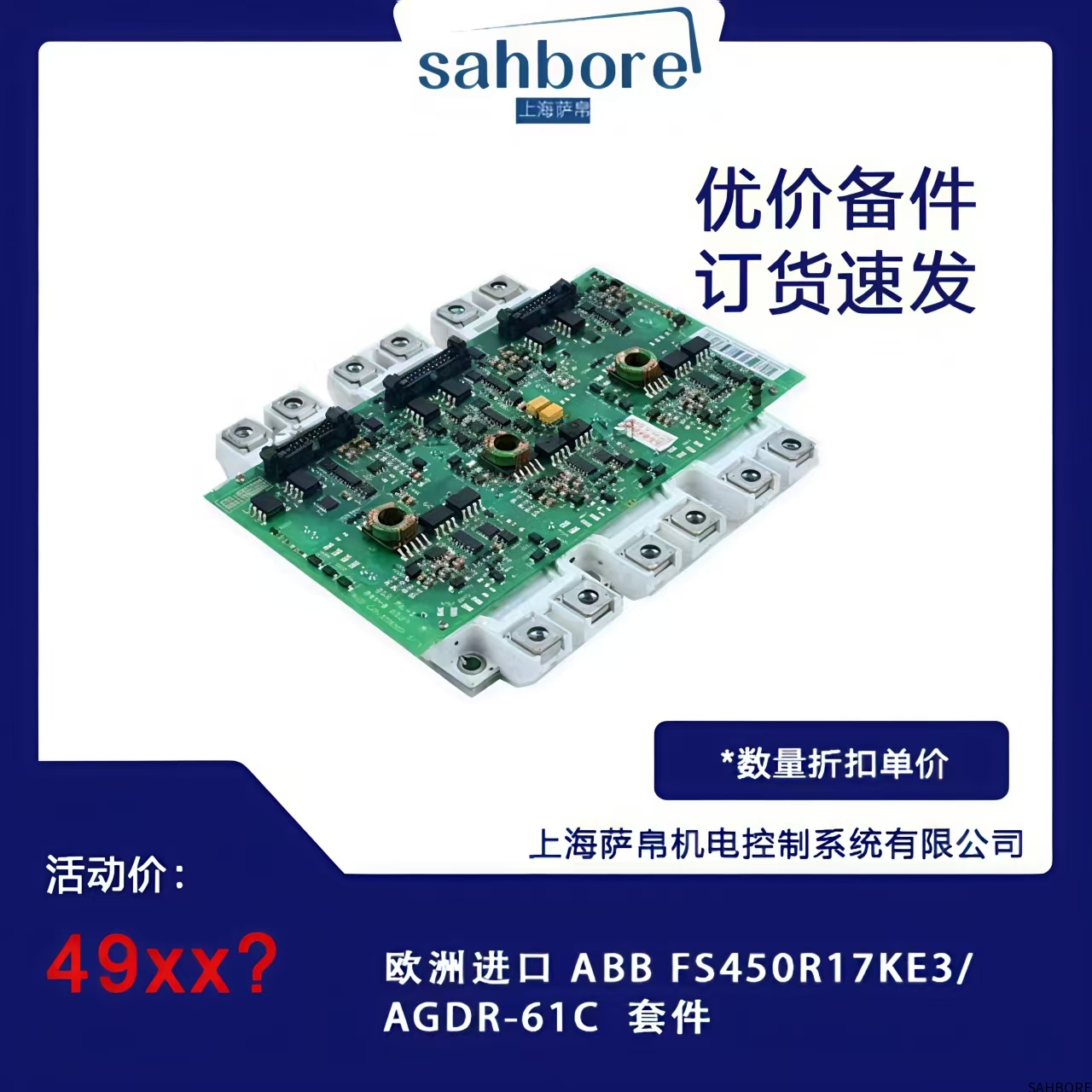

ABB FS450R17KE3/AGDR-61C 是一款源自欧洲的高性能功率半导体模块套件，专为工业级中高压变频器和电能转换系统设计。该套件通常包含IGBT（绝缘栅双极型晶体管）模块及其配套的二极管、驱动电路或散热组件，是电力电子装置的核心功率单元。其核心使命是为变频器、伺服驱动和能源转换设备提供高效、可靠的大功率开关控制，实现对电机转速、转矩的精确调节，或完成直流与交流电之间的高效转换。ABB作为全球电力和自动化技术的领导者，其功率模块以极高的可靠性、卓越的散热性能和长寿命著称，是重工业领域的首选。

功能特点

该套件的核心特点在于其工业级的鲁棒性和高度集成化。采用先进的IGBT芯片技术，具有低饱和压降和低开关损耗的特点，能显著降低运行时的热量产生，提升整机效率。模块内部采用陶瓷基板（如DCB）和硅凝胶填充，确保优异的绝缘性能、良好的热传导性和强大的机械稳定性，能够承受严苛的工业环境中的振动和温度冲击。套件设计通常包含优化的低电感结构，以减少开关过电压，确保运行安全。其高度集成化的设计将多个功率器件和功能整合在一个紧凑的封装内，简化了外部电路设计和组装流程，提高了系统可靠性。

选型指南

在选择该套件时，需进行严谨的匹配：首先是电压与电流等级，FS450R17KE3 typically indicates a 1700V电压等级和450A的额定电流，必须确保其裕量满足应用中的最大工作电流和电压（包括浪涌）需求。其次是拓扑结构，需明确模块内部集成的电路拓扑（如半桥、斩波等）是否与您的电路设计一致。第三是热管理，根据模块的散热要求和热阻参数，设计相匹配的散热系统（如散热器、风扇和冷却液），确保结温始终工作在安全范围内。最后是驱动兼容性，需确认模块的驱动要求（如驱动电压、驱动功率）与您选择的栅极驱动板（如配套的AGDR-61C或其他）完全匹配，以实现最优开关性能和短路保护。

技术参数

额定电压: 1700 V

额定电流: 450 A (Tc=80°C)

模块类型: 通常为半桥或其它拓扑

饱和压降 (Vce(sat)): 典型值 < 3.0 V (具体值需查数据手册)

开关频率: 推荐工作范围通常最高可达几kHz

绝缘等级: 2500 Vrms min

最高结温 (Tvjop): +150 °C

热阻 (Rth(j-c)): 典型值 < 0.05 K/W

‌

应用领域

该高性能功率套件主要应用于对可靠性和功率要求极高的中高压工业领域。它是构成工业变频器的核心，广泛应用于控制风机、水泵、压缩机、传送带等中的大型交流电机；应用于伺服驱动系统和大功率伺服放大器；应用于可再生能源领域，如风力发电机的变流系统；以及工业电力 quality 设备，如无功补偿和有源滤波器。它是实现工业节能、自动化控制和智能能源管理的基石型功率组件。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
