1. 产品介绍

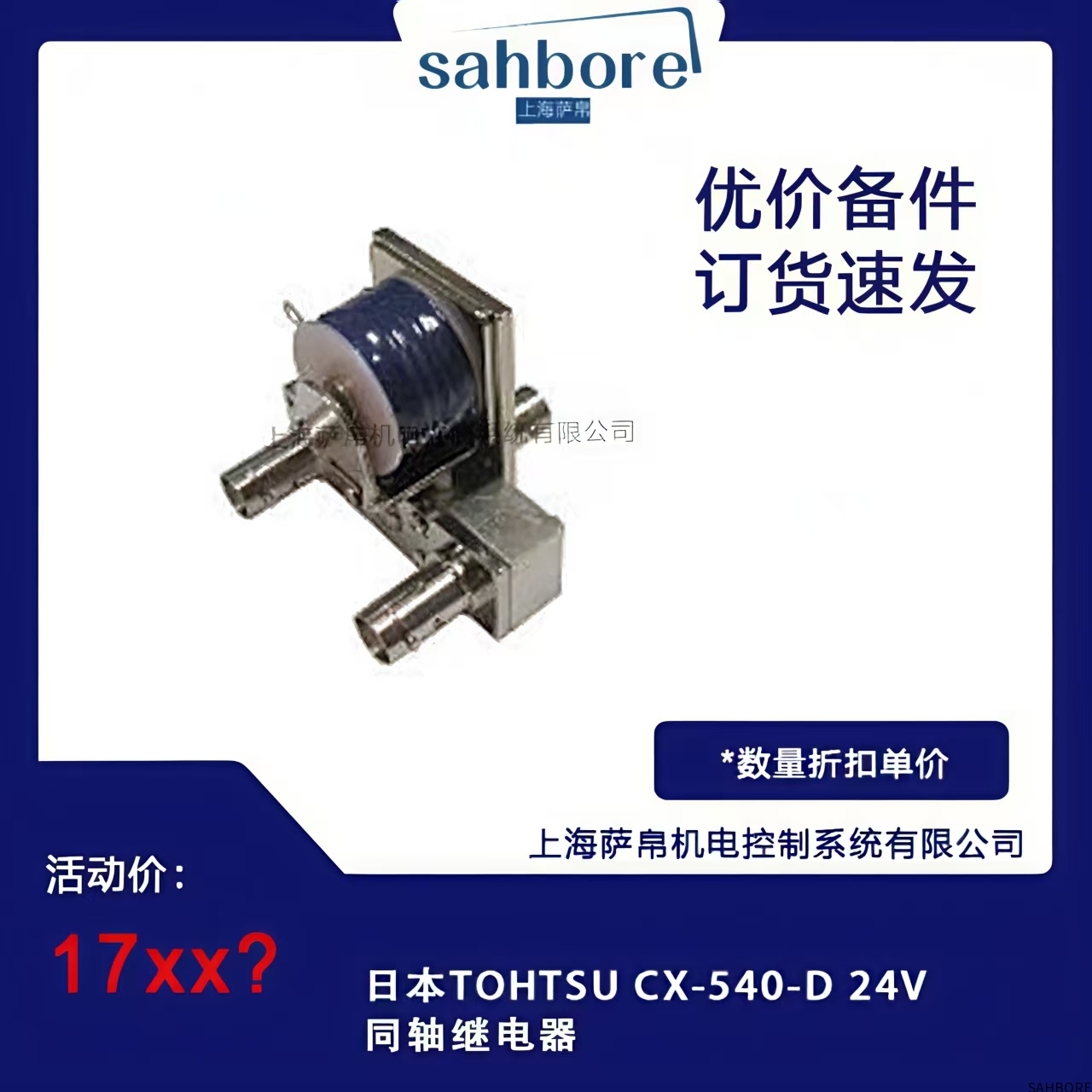

日本TOHTSU CX-540-D是一款高性能24V直流同轴继电器，专为射频（RF）信号切换和控制而设计。该继电器采用同轴结构，能够高效传输高频信号，同时保持优异的阻抗匹配和低插入损耗。其紧凑的封装和可靠的性能使其广泛应用于通信设备、测试仪器、广播系统及安防监控等领域，实现信号路径的自动切换和分配。

2. 功能特点

高频特性优异：支持DC至3GHz频率范围，特性阻抗50Ω（或75Ω可选），插入损耗低（<0.2dB @ 1GHz）。

同轴结构：采用屏蔽良好的同轴腔体设计，有效抑制电磁干扰（EMI）和信号泄漏。

长寿命接触：镀金触点（Au plating），接触电阻低（<50mΩ），确保信号传输稳定可靠。

低功耗驱动：24V DC线圈功耗约0.5W，节能且温升小。

多种切换形式：支持单刀单掷（SPST）、单刀双掷（SPDT）等配置（具体取决于型号后缀）。

紧凑密封：金属外壳封装，提供电磁屏蔽和环境保护。

3. 选型指南

阻抗匹配：

选择50Ω版本（CX-540-D-50）用于大多数通信和射频设备。

选择75Ω版本（CX-540-D-75）用于视频广播系统。

接口类型：

常见SMA、BNC或N型 female 接口，需与系统电缆接头匹配。

切换功能：

常开（NO）型：线圈通电时信号通路连接。

转换（SPDT）型：线圈通电时切换信号路径。

驱动电压：确认线圈电压为24V DC（另有12V/48V DC等版本）。

4. 技术参数

频率范围：DC to 3 GHz

阻抗：50 Ω 或 75 Ω

插入损耗：< 0.2 dB @ 1 GHz; < 0.5 dB @ 3 GHz

电压驻波比（VSWR）：< 1.3 @ 3 GHz

隔离度：> 80 dB @ 1 GHz; > 60 dB @ 3 GHz （SPDT型端口间）

驱动线圈：24 V DC, 约 21 mA （~0.5W）

开关时间：吸合时间 < 10 ms, 释放时间 < 8 ms

最大射频功率：50 W （CW, 平均功率）

工作温度：-40℃ to +85℃

5. 产品尺寸与接口

外形尺寸：约 30mm x 20mm x 15mm （长x宽x高，不含连接器）。

射频接口： typically SMA female （内孔螺纹）。

安装方式：通常通过PCB板焊接安装（引脚式）或面板安装（带法兰）。

引脚定义：通常包含射频输入/输出引脚和线圈驱动引脚（+/-）。

6. 应用领域

通信基站：射频信号分配、天线切换分集接收。

测试与测量：自动化测试设备（ATE）中的信号路由切换。

广播系统：视频/音频信号备份切换、信号分配矩阵。

安防监控：雷达信号处理、电子对抗（ECM）系统。

医疗设备：MRI、CT等设备的射频接收通道切换。

7. 安装与使用注意事项

PCB布局：

射频走线需做50Ω阻抗控制，尽量短直。

线圈驱动线路与射频线路隔离，避免干扰。

焊接：使用温控烙铁，避免过热损坏继电器内部结构。

驱动电路：建议使用稳压电源驱动线圈，并并联续流二极管保护驱动电路。

信号连接：使用高质量同轴电缆，连接时注意扭矩（SMA接口通常~8 in-lbs）。

维护：避免频繁超出额定功率运行，定期检查接口是否松动。
