1. 产品介绍

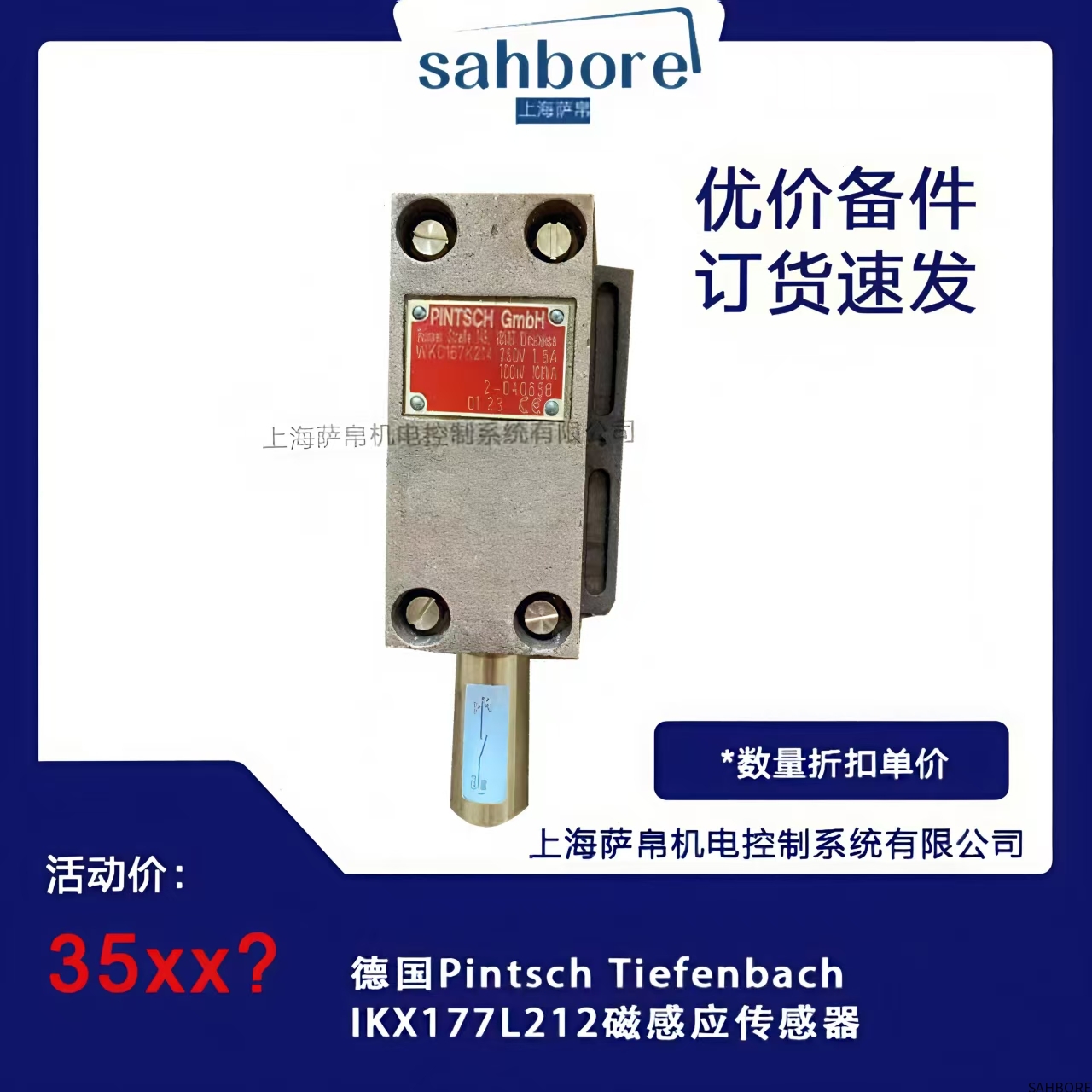

德国Pintsch Tiefenbach IKX177L212是一款高性能磁感应式接近传感器，专为重工业及轨道交通应用设计。该传感器采用电磁感应原理，非接触式检测磁性目标物（如永磁体或齿轮），具备极高的抗干扰能力和环境适应性。其坚固的金属外壳和特殊的防护设计，使其能够在极端恶劣的条件（如高振动、宽温变、油污、潮湿环境）下稳定工作，尤其适用于铁路信号系统、工程机械、自动化生产线等关键领域。

2. 功能特点

非接触检测：无需物理接触即可检测磁性金属或永磁体，无磨损，寿命长。

极强抗干扰：内置电磁屏蔽，对周围电机、变频器产生的电磁干扰（EMI）有极高免疫力。

宽电压工作：支持广泛的直流电压输入范围（如10-30V DC），适应车辆电气系统的电压波动。

多种输出信号：提供PNP常开（NO）、常闭（NC）或NAMUR输出（适用于危险区域）。

高防护等级：通常达到IP67、IP69K或更高，防尘、防水、耐高压冲洗。

极性保护与反接保护：防止电源接反损坏传感器。

3. 选型指南

检测距离选择：根据应用选择标准检测距离（如5mm, 8mm, 10mm），注意区分铁质目标和永磁体目标的差异。

输出功能选择：

PNP NO：常用，目标接近时输出高电平。

PNP NC：目标接近时输出断开，用于安全回路。

NAMUR：本质安全型输出，需配安全栅，用于防爆区域。

连接方式：

电缆引出式：标准长度（2米）带屏蔽电缆，可直接连接。

接插件式：使用M12或M8标准航空插头，便于安装和维护。

特殊需求：如需更高抗振性（如>30g）或更宽温范围（如-40℃至+100℃），需确认型号后缀。

4. 技术参数

工作电压：10-30 V DC （典型）

输出电流：≤200mA （最大，需注意负载匹配）

开关频率：最高1kHz （取决于检测距离和目标速度）

重复精度：通常优于0.1mm

迟滞：<检测距离的10% （防止信号在临界点抖动）

工作温度：-40℃ ~ +85℃ （工业宽温标准）

防护等级：IP67 （防短时浸水），可选IP69K （防高压蒸汽冲洗）

5. 产品尺寸与安装

外壳材质：通常为黄铜镀镍或不锈钢（V4A / 316L），耐腐蚀。

外形：圆柱形螺纹结构，常见规格如M18x1或M30x1.5。

安装方式：通过螺母固定在被测设备的安装孔上，注意保证传感器端面与目标物平行且距离在额定范围内。

感应方向：多为前端感应，注意安装时避免周围金属（安装支架）进入感应区造成误动作。

6. 应用领域

轨道交通：列车车轮传感器（计轴系统）、车门状态检测、道岔位置检测。

重工业与自动化：液压缸活塞位置检测、重型机床刀塔/工作台位置反馈、传送带速度监控。

工程机械：挖掘机、起重机臂架角度限位、履带转速测量。

汽车制造：机器人焊接夹具位置确认、装配线托盘定位。

7. 安装、调试与维护

安装注意事项：

确保传感器与磁性目标物之间的安装间隙在额定检测距离（Sn）内。

避免在传感器感应面附近有其他的导磁材料，以免干扰磁场。

拧紧力矩需符合产品说明，过大会损坏壳体。

接线：

严格按照数据表接线（通常：棕色线+Vs，蓝色线0V，黑色线信号输出）。

使用屏蔽电缆并将屏蔽层单端接地，以抑制干扰。

调试：

通电后，使用目标物靠近/远离，观察传感器上的LED指示灯（如有）或测量输出信号电压变化。

维护：

定期检查传感器固定是否松动，感应面是否有铁屑等污物堆积（需清洁）。

在振动强烈的应用中，定期检查电缆引出端的应力消除和绝缘是否完好。
