1. 产品概述

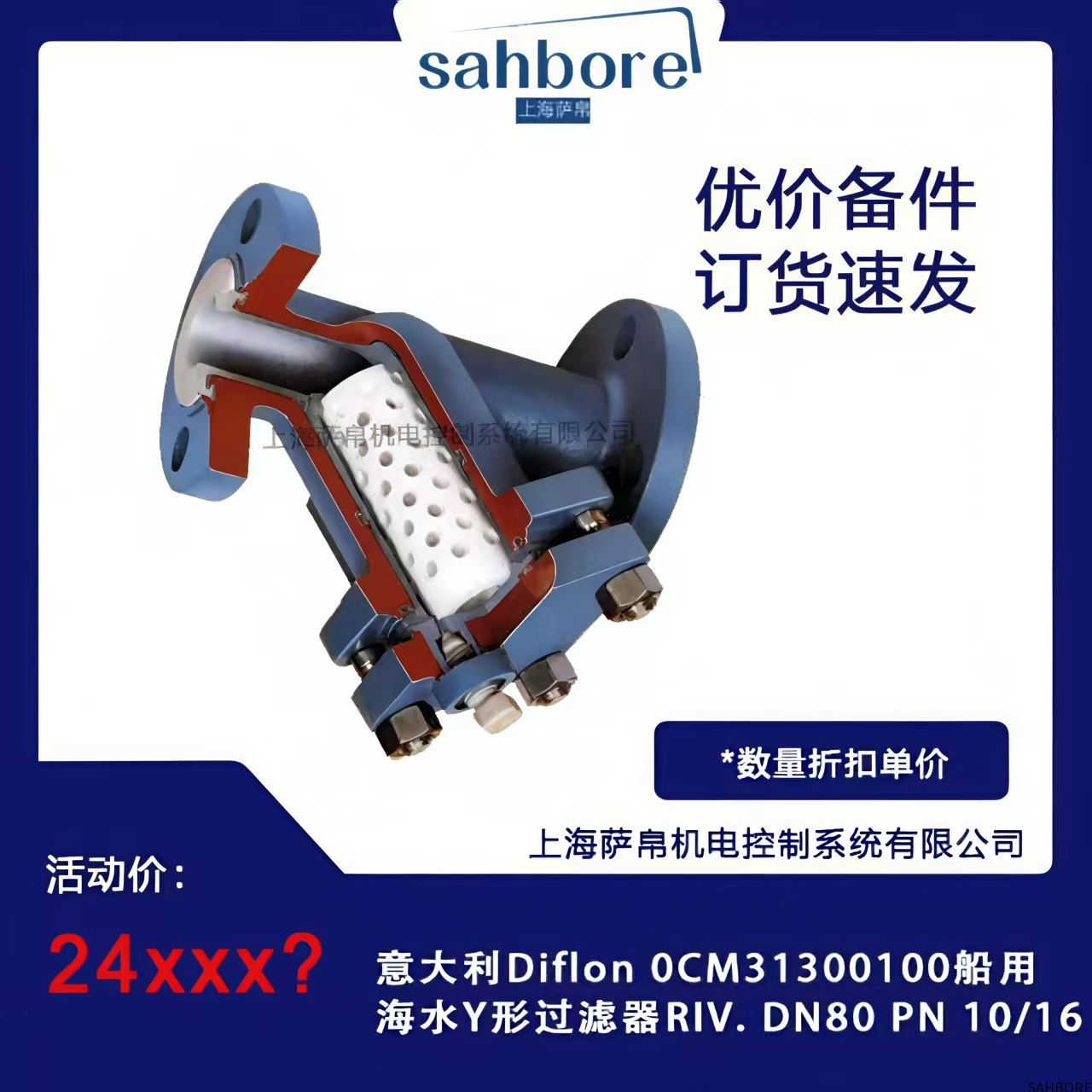

Diflon 0CM31300100 是一款船用级Y型过滤器，专为海水管路系统设计，符合船舶工业严苛的防腐要求。该产品采用双相不锈钢主体+钛合金滤网结构，适用于DN80管道（PN10/16压力等级），主要用于船舶压载水、冷却系统及海水淡化预处理等关键流程的固体杂质过滤。

2. 核心特点

超强耐腐蚀性：

主体材质：ASTM A890 Gr.5A双相钢（PREN值＞40）

滤网：Grade 2钛合金（耐氯离子腐蚀）

流体优化设计：

30°倾斜滤筒（压降＜0.15bar@额定流量）

全通径结构（避免紊流产生空蚀）

维护便捷性：

可在线拆卸滤网（无需排空管路）

磁性排污盖（吸附金属碎屑）

船级认证：

标配LR/ABS/DNV船级社证书

可选USCG认证（后缀-US）

3. 选型指南

过滤精度：

标准1.0mm（可定制0.5-3.0mm）

密封形式：

金属缠绕垫片（高温高压工况）

EPDM+PTFE复合垫片（卫生级要求）

特殊需求：

防生物附着涂层（IMO BWMC合规）

电化学保护接口（配套牺牲阳极）

4. 技术参数

设计压力：PN16（16bar@20℃）

测试压力：24bar（水压试验）

适用温度：-20℃~+120℃（短时+150℃）

流量容量：460m³/h（海水，流速2.5m/s）

重量：38kg（含滤网）

5. 结构尺寸

总高度：520mm（法兰中心至排污口）

法兰标准：EN1092-1 Type B（DN80 PN16）

滤网面积：280cm²（有效过滤面积）

排污口尺寸：G1½"内螺纹

6. 典型应用

船舶动力系统：主机海水冷却泵前过滤

压载水处理：UV消毒装置前置保护

海水淡化：反渗透膜组件的预过滤

消防系统：海水消防泵杂质拦截

LNG运输船：冷能交换介质过滤

7. 安装与维护

安装要求：

水平安装时排污口朝下（倾斜度允许±5°）

预留1.5倍管径的维护空间

操作规范：

首次投用前需用淡水冲洗（去除焊渣）

压差＞0.3bar时需清洁滤网

维护周期：

每3个月检查垫片密封性

每年做壁厚超声波检测（重点检查弯头部位）
